在我们之前的文章中，我们已经综合地了解了IC LM2907 / LM2917，它基本上频率为电压转换器IC，并且理想地适用于所有此类相关领域。在这里，我们了解如何应用相同的芯片来制造车辆速度限制报警电路。
使用单个IC进行速度检测
根据解释的例子，该IC可以用于制作一个简单的限速开关电路，从而可以应用于汽车检测过速连续报警或者阻止车辆越过设定的危险标志。
如下图所示，一个单一的LM2917是足够设计提出的限速电路和一些外部无源部件。
参考该图，输入引脚＃1通过磁铁和拾取线圈布置或通过霍尔效应传感器电路从车辆的车轮接收信号。
电路操作
你可以参考这篇文章了解车轮和拾取线圈的基本设置在给定的图表中。
该功能与先前解释的速度计电路功能相当相同：
由旋转轮计数的脉冲形式的泵送的施加速度信息由差分迁移感测，其反相输入被引用接地以获得最大灵敏度。
来自该opamp的输出被馈送到下一个Sage，其是负责以稳定DC的形式跟踪/保持/升压信息的电荷泵级。
这个函数特别依赖于IC的C引脚2的值。
以上信息再次被放大，并通过随后的运放和普通集电极晶体管阶段进行比较。
输出通过内部公共集电极晶体管的发射极终止在IC的引脚#4处。

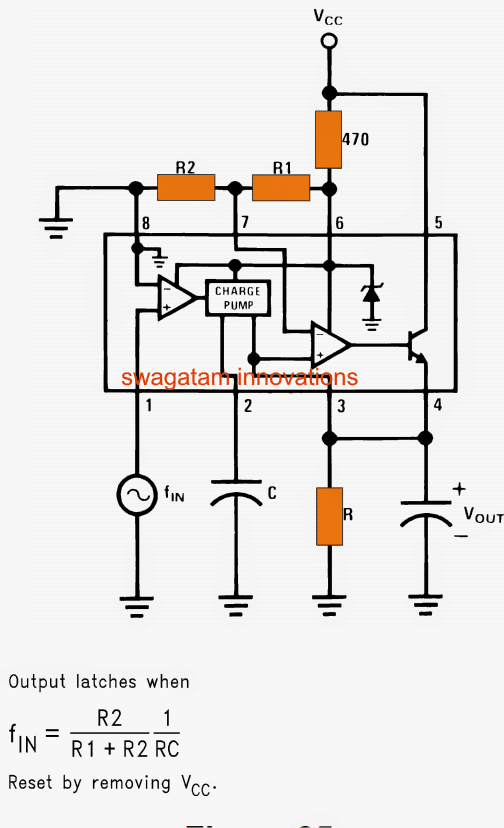

设置速度限制的公式
根据公式，可以通过公式设置和计算限速报警:
f(in) = R2/R1+R2 x 1/RC
一旦达到设定限制，IC检测它并在引脚＃4处产生高逻辑，其等于电路的电源电压。
该高逻辑可用于发出警报，取消激活发动机或触发其他类似的预防措施。
线路图

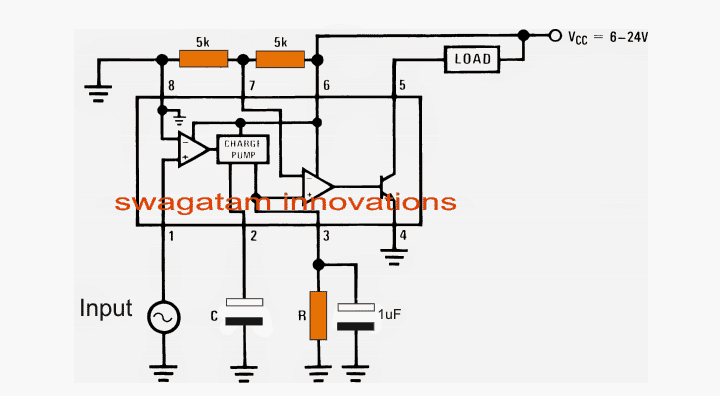

可以在下图中寻求上述电路的典型实现。
这里，负载或速度报警单元在晶体管集电极引脚＃5输出时连接而不是以上部分叙述的引脚＃4。
收集器负载配置提供了更好的电流增益的优点，允许诸如继电器的较高的瓦数或警报与电路直接使用。
应用电路
尊敬的先生，
我想做一个激光安全系统，哪个电路必须用来激活警报，开关电路必须像一旦激光束从光电池移位警报必须被激活，直到我想要停止它。如果我能用手机或任何无线电设备接收信号，而不是用蜂鸣器，那一定会更有帮助。先生，系统必须是一个长寿命的电路，而不是一个普通的电路。先生，我可以使用红外激光，如果可以的话，你可以给我一个在线购买链接。谢谢……
亲爱的Gurpreet,
安装一个手机警报可能非常昂贵，你必须安装一个GSM模块，大约需要2000到3000卢比，但是短距离调频无线传输可能很便宜……
我会尽快弄清楚它，可能会发布。
主席先生，请提出上面提到的开关电路。谢谢你的快速回应
Gurpreet，请参考下面的设置/复位锁存电路:
//www.addme-blog.com/2011/12/11how-to-build-simple-transistor-circuits.html.
SIR，PLZ告诉我，一旦按下按下按钮，就可以激活电路，但是通过其他交换机完成去激活
Gurpreet，请参考下面的设置/复位锁存电路:
//www.addme-blog.com/2011/12/11how-to-build-simple-transistor-circuits.html.
先生......我是用速度限制探测器制作一个电路，该探测器感应为加速和转换为电能和直接到布Zer的螺母肌电。需要快速回复。
我想你指的是一个速度枪电路，对不起，我现在没有这个电路
车速限制报警电路
嗨
您可以确认以下RC 71Hz r = 180kohms，C = 39NF。你还能告诉我39nf和10microf的电容器是什么类型的电容。
谢谢你保罗
嗨，对不起，我很难通过缺乏时间来证实结果......电容器可以是任何金属化聚酯类型，以便更好地可靠。
谢谢你提供信息。我正在使用一个用于我的输入的簧片开关，所以将脉冲直流作为输入。我可以使用此电路，还是我需要查找不同的输入电路以适应该芯片。
谢谢你保罗
你好,谢谢,
你到底想要检查什么？它是脉冲的频率吗？
如果频率太低，则可以是上述电路将无法正常工作。
尊敬的先生，
该电路还将用于总线是否运行。
因为我要表明公共汽车的速度。
你能告诉我吗......
Darshan你好，这个电路可以安装在任何车辆上，但是车辆的车轮需要配置一个磁铁，并将一个对齐的霍尔效应传感器与电路输入连接起来。一旦这样做，速度检测和切断可以很容易地实现
先生，我正在做一个关于同样主题的项目。你能解释一下这条赛道和另一条限速警告指示赛道有什么不同吗
你使用IC 555制作。
我指的是：//www.addme-blog.com/make-this-car-over-speed-limit-warning/
Manu，这两种设计都适合你，但容易获得的IC 555似乎是一个更友好的选择
嗨，我们正在做车速报警的项目。当车辆移动到40以上…警笛将会响起…在特定区域放一个开关后，电路就不工作。所以建议以上和什么是这个单一项目的成本。
嗨，您可以实现上面解释的概念。用任何DC蜂鸣器替换负载，并在配方的帮助下计算RC元件，以将它们以频率比例固定为40 km / h
