TSOP17XX系列集成电路是一种特殊的红外传感器设备，用于响应特定范围的红外频率，并将其转换为电脉冲输出。因此，它对其他形式的红外信号具有万无一失的免疫力。
由于TSOP17XX特定的中心或带通工作频率，使用这些传感器设计所需的或定制的基于频率的远程控制电路变得困难。
在这篇文章中，我们将试图找出一个想法，使这些传感器能够以任何所需的独特频率工作，这样电路就可以变得完全万无一失。
TSOP17XX传感器模块基本工作原理
如果我们提到TSOP17XX红外传感器数据表我们发现，IC有一些关键的操作指南，以确保正确和最佳功能的传感器响应一个红外信号。

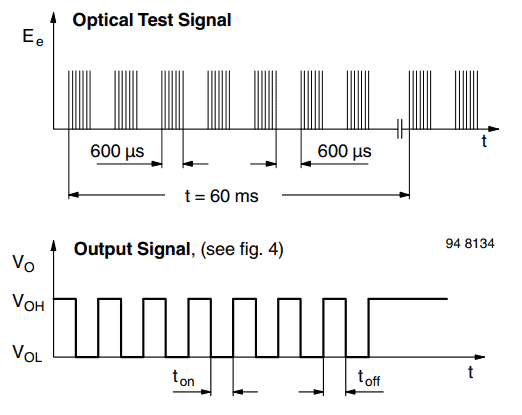

为了使传感器能够正常工作，红外信号必须在设备的频带通中心频率值振荡，并在10到70个周期的突发调制，每个周期后有一定的间隙，如下图所示。
上面的图像清楚地显示，来自Tx的红外光束必须以IC的中心频率(通常在30kHz和39kHx之间)脉冲，并以10ms间隙的突发调制。
TSOP响应该中心频率信号并触发，在其输出端产生复制波形，其中38kHz被调平为普通方波脉冲的突发。
这种复杂的工作波形可确保提高对大气中可能存在的许多由灯泡(如节能灯、荧光灯等)发出的伪频率的免疫力。
TSOP17XX传感器的缺点
虽然传感器具有由于该复杂信号接收模式而具有万无一失的操作，但TSOP传感器的固定中心频率仅限于它们的使用，仅限于该特定频率范围，使得不可能使用这些芯片创建独特的定制IR遥控电路。
由于该缺点，基于TSOP的遥控系统通常可以使用任何公共电视或DVD遥控手机操作，并使用控制单元上的任何按钮。
然而，在电子产品中，一切都有一个解决方法，对于这些传感器，我们也可以创建一个设计，这将允许我们使用所选择的唯一频率的IC，使得接收器仅通过特定兼容的Tx对切换，并且没有任何可用的常见遥控手机。
一种独特的基于频率的TSOP遥控电路设计
从上述讨论中，我们了解到基于TSOP的传感器需要38kHz频率的脉冲串，或用于操作的指定中心频率，这表明信号涉及两个频率，其中中心频率恒定，但脉冲串频率可变，且不关键。
我们的想法是捕获这个对我们有利的突发频率，并使用一个可以识别这个频率的滤波器来触发输出。
滤波电路可以很容易地设计使用LM567音解码器电路，并使用它来解码来自接收器侧的TSOP传感器输出的特定突发频率。
基本概念可以在下图中看到。

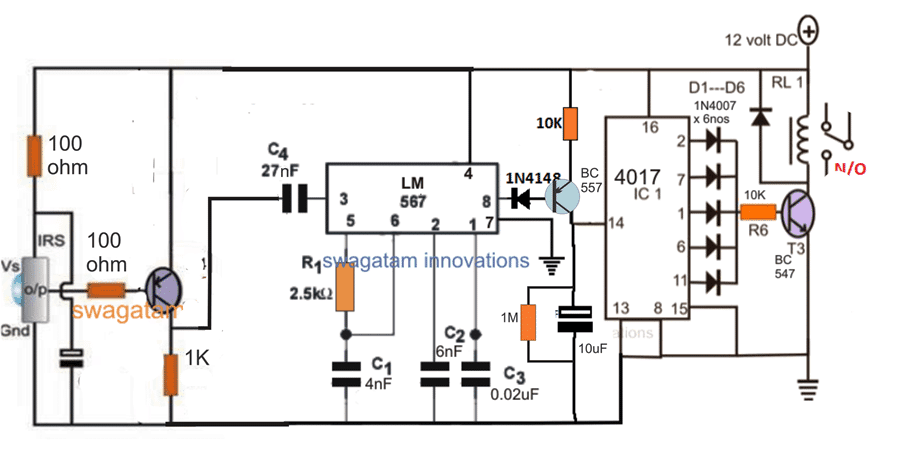

电路图
电路操作
参考上述使用定制频率实现TSOP17XX的电路图，我们看到它由3个基本阶段组成：
- TSOP17XX传感器级
- 基于LM567的频率检测级
- 以及基于IC 4017的触发器或双稳态电路级。
TSOP17XX级配置在其标准模式，从发射机Tx单元拾取调制的38kHz频率，并创建一个脉冲方波，如图1所示。
TSOP的这个输出可以预期携带我们感兴趣的突发频率。这可以设置为1kHz, 2kHz或任何低于10kHz。
现在我们希望我们的LM567音调解码器级能够正确检测该调制频率，因此我们必须确保计算LM567级的R1/C1，以便内部振荡器锁定到与来自TSOP输出的调制频率突发相匹配的相同频率。
一旦这些参数设置，我们可以期待LM567闩锁ON，一旦从TSOP78XX输出检测到选择的频率，而任何其他调制频率简单地拒绝。
在检测到正确分配的频率时，LM567输出在其引脚8处产生相应的低触发信号，通过PNP激活附加的基于IC 4017的触发器输入引脚14。
通过这种方式，我们能够分配不同的独特频率，确保接收器触发仅通过匹配的Tx手持设备启用，而不是通过任何普通电视遥控单元启用。
制作定制发射器（TX）电路
在上述讨论中，我们了解了TSOP17XX传感器如何使用频率检测器级以定制频率运行，但这也意味着发射机（Tx）也需要专门制造以生成定制红外信号。

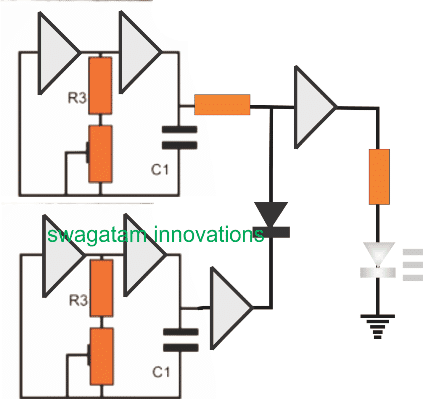

下图显示了如何使用单个IC 4049和一些无源元件来实现这一点:
这6个门都来自IC 4049，R3可以是10K电阻，而预设值可以是100K。需要通过一些实际实验来选择C1盖。二极管可以是1N4148，其余电阻可以选择2K2。
如图所示，上对门与R3、预设门和C1被配置为一个自由运行的振荡器，下段也有一个相同的级。
上部馈送至中间缓冲栅极，其输出最终与发射器红外光电二极管连接。
整个部分配置为生成TSOP17XX兼容性的基本中心频率，其范围为32kHz至38kHz，具体取决于所选传感器的规格。
下振荡器应该是低频调制级，可以通过二极管与上部集成。该低频切换上高频率，在IR发射器二极管上生成所需的“38kHz突发”。
该低频实际上成为我们的唯一频率，或预期的定制遥控频率，需要与LM567频率匹配，以便两个频率在Tx和Rx装置之间的红外通信期间“握手”。
低频可以从1kHz到10kHz之间的任何位置进行选择，并且应通过适当调整其R1/C1值为LM567级精确设置该选择范围。
关于如何修改TSOP17XX传感器电路，以适应定制的特殊频率范围或唯一选择的频率范围，从而使远程控制系统绝对简单且个性化的讨论到此结束。
