作为一个电子爱好者或业余爱好者，你可能渴望一个示波器检查那些难以捉摸的波形在你的放大器或收音机。然而，成本让你望而却步。一个相当好的示波器将花费你几百美元，除非你买一个旧的或在跳蚤市场买一个。
然而，希望依然存在。由于您可能拥有一台PC，因此显示波形所需的所有硬件都已可用。

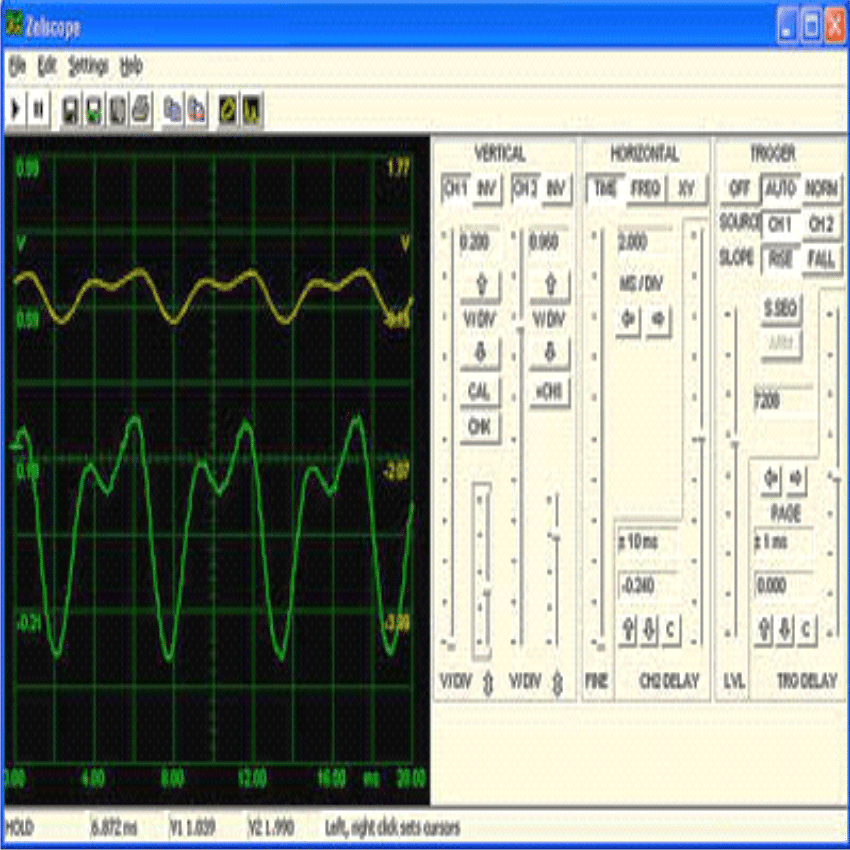

像示波器一样使用PC
你现在需要的是能让你的电脑像示波器一样工作的软件;你可以从Zelscope买到。如果你的电脑有一个快速的处理器，大约1GB的内存，大约1MB的空闲硬盘空间，和至少一个32位声卡，你就可以把你的电脑转换成示波器。您甚至可以使用您的PC作为频谱分析仪。
需要一些额外的前端硬件来连接示波器探头并将测试信号输入PC。
你可以按照Zelscope网站上的说明建造你自己的，或者购买前端现成的。普通的RG-58同轴电缆可用于构成探头。
同轴电缆的探针端可以有鳄鱼夹，而连接到前端电子设备的同轴电缆的末端可以用BNC端接。
这样一个简单的安排，你可以做很多事情。您最多可以获得两个跟踪，带宽为10Hz至20KHz，采样率为11KHz至44KHz，以及8至16位采集(这完全取决于您的声卡)。
时基从5秒到10uSec可调触发器，两个独立的游标，直接频率读数和时间电压差读数。
作为一个低成本的示波器，zelscope和pc的组合可以帮助调整音频电路，在物理实验中进行测量，调整乐器，故障排除数字电路，以及做许多其他事情。一个限制是你不能感知或显示直流波形，因为PC的声卡是容性耦合的。

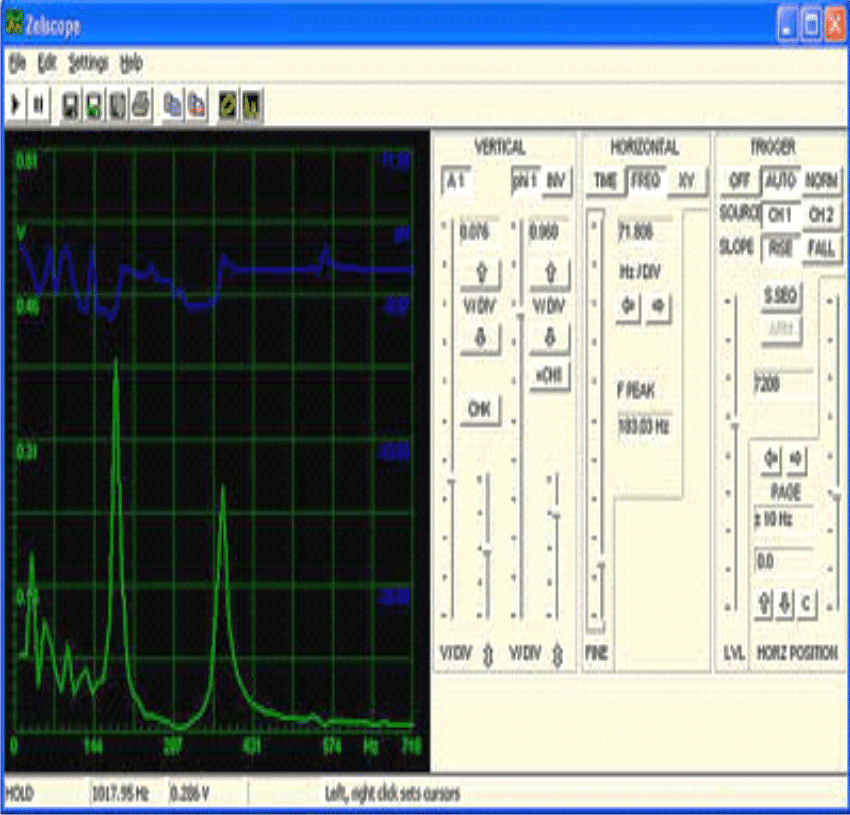

频谱分析仪模式可以显示振幅和/或相位。
除了波形显示外，您还可以保存截图，复制粘贴数据文件，将可见的轨迹保存为文本文件，并打印输出。
你的个人电脑现在也可以用作数据记录器。如果你不满足于军械库中的示波器或频谱分析仪呢?
也许你喜欢添加一个波形发生器和ZRLC仪表以及-这将需要可视化分析仪。对于那些想找更专业、更愿意花钱的人来说，Pico有很多类似的小玩意。
有任何USB PC类型的示波器套件在那里不使用声卡。我主要用数字逻辑工作，所以方波对我很重要。
嗨，Swagtagam，我用了这里描述的zelscope，但我没有得到正弦波波形与公用事业供应，它是像三角波，当我把波序列搁置。
你好，Dayo，很抱歉，我还没有尝试过，所以我不能解决这个问题。我建议你买一个最基本的最小的示波器，而不是依赖其他形式的替代。
嗨Swagatam
我打算买一个二手的模拟示波器。
你能指导我检查什么/如何检查这台机器是否运转正常，是否无故障吗?
嗨Abu-Hafss,
虽然我最后一次使用示波器是在2001年，但在那之后我一直忙于我的制造工作，我会尽量回忆和帮助你。
