本文讨论了一种专门为水下拍摄设计的具有升压和调光功能的LED控制器电路。这个主意是斯温先生提出的。
电路要求
我在//www.addme-blog.com上看到你的博客，想问你一个关于构建或修改LED驱动程序的问题。
我计划建立一个LED水下灯与一个100w LED贴片。

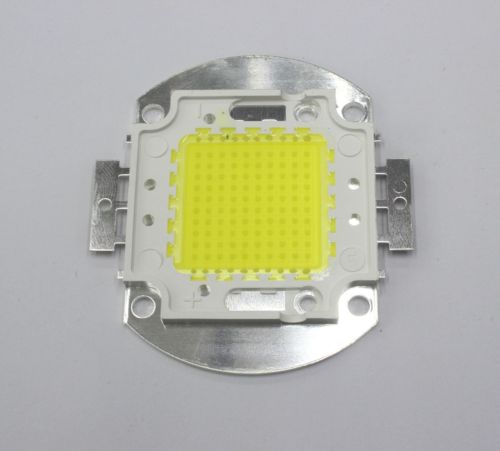

对于LED模块，我计划使用以下类型之一:

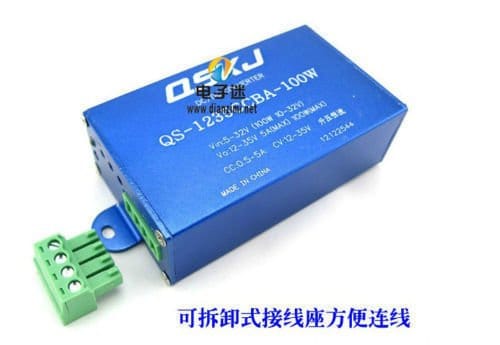

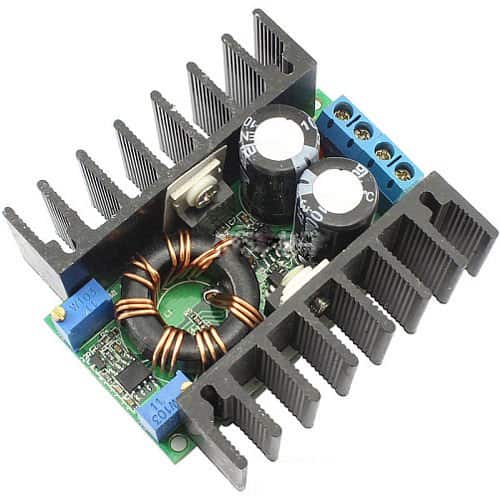

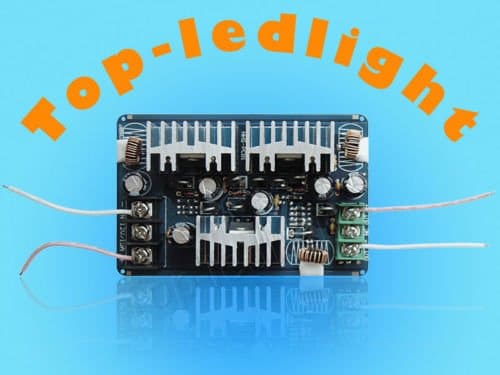

对于驱动程序，我在看以下其中之一:
或
或
我需要驾驶员将11-13V从11-13V提升/加紧电压到LED模块所需的电压，在这种情况下，将为30-36V，当然能够电流限制输出。
但我还想要的是，上面列出的驱动程序都不能提供调暗，或者设置3到5种不同的强度，比如10%，30%，50%，70%和100%。
我还要喜欢驾驶员和开/关 - 可以由簧片/磁铁开关控制，避免通过水密壳体运行开关。保持尺寸下降也是有益的。
有没有办法您认为可以修改列出的驱动程序？或者可以自己建造这样的东西吗？
如果你有时间考虑像这样的电路，这将是非常有帮助的。
我打算在每个单独的光头中用一个100W LED SMD分开，并从相同的电池运行它们。它适用于视频灯，因此相机每侧的一个灯。
如果控制这两盏灯的控制可以由相同的开关控制，它也会很好
非常棒的网站，谢谢你的分享!
亲切的问候，
Svein.
该设计

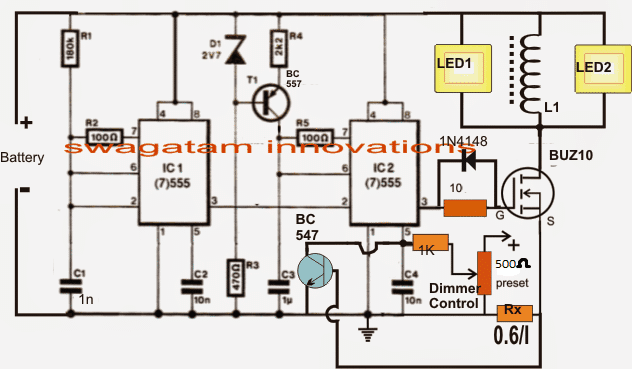

提出的LED水下光增压电路可以使用以下描述和上述电路图所示的几个555 ICS构建：
该设计基本上是一个控制PWM发生器电路使用一对多功能555芯片。
左边的是作为一个稳定产生高频方波馈送到互补的IC2 555级在其标准PWM发生器形式。
IC2在其引脚2处响应馈电脉冲，并将其与附加的10k预置设置的引脚5处的电位进行比较。
由10K预设分压器设置的PIN5的电位通过按比例改变PWM的占空比来确定和在IC2的PIN3处的输出PWM内容。
IC2的PIN5下的较低电位导致更高的空间比，从而强迫LED转换，反之亦然。
上述PWM最终被施加到N沟道MOSFET的栅极，其在电感器L1的帮助下将数据转换为放大的，增压电压的放大的电压。
MOSFET以及L1形成简单的升压电路，该电路将12V电源直接转换为所需的36V，对于L1，以使LED最佳地照亮。
IC2的PIN5的BC547定位为电流传感器和控制器，其基底电阻器RX决定了LED允许的最大安全电流，并且可以根据以下公式计算：
Rx = 0.6 / i，其中我是LED规范的最大电流限制。
如何上弦L1
这可能需要一些实验。首先，在任何尺寸的铁氧体棒上任意绕几圈22 SWG磁铁线。将它与电路连接并测量线圈上的升压(不连接led)。
现在只需用所使用的匝数划分测量的电压，结果将使每个伏特的线圈组件转动。接下来，它只是优化用于获取所需伏特的转弯次数，这在水LED灯增压器下提出的33V大约33V大约33V。
你好，SwagatamI先生，pwm是好的，但不能让当前的限制阶段工作。我想我可能在某个地方搞错了。12v的灯保持稳定的亮度，1k电阻的led只是闪烁，亮度没有变化。不知道我哪里错了。这里是链接，我认为是遇到了钩，也许我只是得到一些混淆。https://drive.google.com/file/d/1DufJHyyuvfkZZwfHlCEnWxpU_e4oNjdY/view?usp=drivesdk
我知道这有点矫枉过正，但计划在沿线增加LED，并制作10WATT LED的另一个LED灯。谢谢你的时间。
你好，Jon，尝试短路BC547的集电极/发射极，检查LeD是否关闭，如果关闭，那么IC 555级工作正常。然后在选定的过流电平检查限流电阻是否发展超过0.6V或没有跨越本身，你可以通过暂时断开BC547的底座从这个电阻。除非这个电压发展BC547将不会触发。
顺便说一下，如果led显示出持续的辉光，这表明电流限制功能正在工作，并防止led变得更亮或来自过流电源……
你好Swagatam先生。首先，我要感谢你们在这里所做的一切出色的工作。我有一点电子学的知识，已经建立了一些电路，但我有点困惑在目前的限制阶段，如何连接。我在电路中添加了链接，我认为这就是你所说的。我还为rx添加了一个平行的10欧姆，以得到我需要的5欧姆。会工作吗?我还打算用556代替555，因为这应该没有关系。我还没有想出感应器，还在想我是否应该做32v或我应该去1v更高，就像我计划的。我已经为这个项目准备好了几乎所有需要的东西，并且为接下来的Charing电池等准备了一些东西。再次感谢您的时间和考虑。
你好乔恩，
抱歉，我无法识别你之前和我讨论的评论线…?
无论如何，当前的限制是由公式计算的:
0.6 / LED最大电流限制，因此您只需将0.6值除以LED的最大允许电流限制。
我建议你先制作并确认IC1/IC2级，没有线圈，只需简单地连接一个负载，如12V电机或12V LED作为负载。然后手动调整500欧姆预置，检查负载强度是否有相应变化。
一旦证实了这一点，你就可以继续L1实验了。
漂亮的线程这里......
但我在这里是一个新手，我有关于上图的疑问。
什么样的d1 2v7 ..是一个dzener二极管？我不能在印度尼西亚找到这个组件，你想给我如何用其他...改变该组件....IN4007等等
请告诉我RX组件值的意思如何？这是100欧姆1/4W吗？
谢谢
谢谢希尔曼，是的，它是一个齐纳二极管，你还可以在这里使用3V或3.3V齐纳，可以用5no4148二极管串联替换它，极性将与齐纳极性相反。
Rx = 0.6/ LED额定电流
谢谢兄弟......你是最好的，我很高兴听到你的答案，这是我找到的最好的网站。
但我仍然不了解RX计算（对不起......我的愚蠢/我在没有学校的自我学习基本电气的人）
请告诉我必须使用的电阻器的最佳值和功率是多少?我将使用这个原理图来驱动两个Led epistar 100瓦并联在12伏电源的摩托车..每个规格的Led是32-34伏特3安培…
和……你有这张图片的PCB Layout吗?hihihihi . .
非常感谢你，我在英语中抱歉抱歉......
谢谢希尔曼，
0.6V是所示BC547晶体管的最小触发基极电压。
选择RX值，以这样的方式选择，当最大LED电流流过它时，跨越Rx ...生成最小0.6V，这确保了BC547被触发，并且IC的引脚＃5通过它接地。这反过来又将MOSFET传导关闭，在其浇口处具有非常窄的脉冲。以这种方式，LED从燃烧中保存。
RX公式是一个简单的欧姆法公式，它允许我们在最大LED电流下产生0.6V的电阻值，
哦，好吧，我明白了
哇...这是你答案的最佳结果......我很高兴知道你是，非常感谢你先生，我会博格上这个页，所以我可以探索你的项目。
现在我将首先在我的摩托车上制作电话充电器，因为我忙着我的oudor工作，
谢谢…
我最好的方面
谢谢希尔曼，很高兴你享受我的网站！
请保持良好的工作，祝您在项目中一切顺利......
是的，我对这个网站很感兴趣，有很多有用的家电项目。但是我没有看到智能手机充电器有大电流。我需要12v铅酸源的5v 3安培汽车充电器，带有自动切断保护。
我买了一些buck转换器像lm2576或xl2006没有帮助
好的，你检查了以下文章吗？
https://www.homemade-circuars.com/dc-to-dc-double-cell-phone-charger/
请参阅最后一个图表，您可以使用它来充电任何手机，但确保调整锅以先在输出处获得精确的5V。
降压转换器将一些能量，但可以很难优化，并且可以容易地输入电压波动。
我今天会去另一个电路的零件，试试一个。因为在这个我找不到故障，我昨晚测量了所有连接，并且当电路显示时，我将其连接。在另一条电路中，您说要更换R2的锅，必须是50k锅或10k锅，前面有一个29k电阻器吗？
上述电路是成功的测试，我以及elector电子工程师，.....尽管对于一些其他的应用程序....
所以它应该在任何成本下工作...... .Anyway其他电路对您更适合您。
Yea, i know i do something wrong, i just don't know what I like to learn this but here in Romania is it sometimes difficult to get the right components. We have one street on the other side of the city and there are a few stores who sell components. So i am something like 4 hours traveling to get what i need. But ok, we are used to stand in lines and walk a lot. With food it was in the past the same close for the revolution we sometimes had to wait 8 hours before the truck with bread arrived to supply the store. We didn't mind because we had a lot of fun. Before 1985 there was plenty from everything we had it pretty good in that time. If you come one day in Romania and you come in a row to wait for something, you will see the fun people have
我理解克劳迪娅，我很高兴你决心学习即使是所有的艰辛，别担心你会成功，我可以向你保证。
至于其他电路,只要确保你得到一个频率销# 3的IC…最简单的方法来检查这是一个耳机在这个连接销,听到嗡嗡的声音,不过这将是声音大约1超滤电容器. .所以你可以开始通过连接这个价值更高的电容并确认听力频率……在这之后，你可以继续减少电容值，直到没有声音可听到，同样可以通过改变上电阻值.....实现但是确保不要减少到1k以下....
但是，如果我将该电路与超级电容充电器进行比较，那么在该电路中，罐表应在销6和7之间从555进行调节电压。必须在这个电路中它不一样吗？因为这里它是销钉5.它看起来我将在1/4的锅计现在时，557将切换。我当然不知道这只是我在这里交谈的女性逻辑。当我带走T1和R4并更换100k电阻时会发生什么，然后从IC2 A 100K锅中取出R5并在销6和7之间放置。喜欢在超级电容器充电器电路中。那么我会得到一个大火吗？
这两种电路基于不同的原理，所以不能比较这两种电路的部件位置。
超级电容充电器更简单且易于排除故障，因为它还使用IC 555您不必购买新的任何东西。
嗯，例如，我没有尖端122和齐纳17V。我可以使用来自该电路的mofset而不是tip122吗？
最初删除BC547和齐纳网络，并在没有它们的情况下检查电路....TIP122可以由任何合适的NCHANNEL MOSFET替换为.just将栅极电阻缩短为10欧姆
完成它，PIN3 IC2上的测量现在：
0 v = 0.01 khz
12.16 v = 1.5 khz
12.3V = 14.5kHz.
12.4 v = 14.6 khz
12.43V = 15.26kHz.
12.6V = 0.01kHz.
当频率变为10Hz时，线圈就会负载最大，我理解对了吗?
根据我的频率应该是恒定的，它是IC2的引脚＃3的直流电压，必须显示0到最大的变化......
使用小灯丝灯泡检查，如果它的强度因响应于罐旋转而变化，那将确认电路的工作。
嗯，如果我转动锅，那么光线在1/4的转弯时，它不会变化在光强度。
随着它的灯泡，我只是测量一个变化从0到9.5 v一次，然后当我移动壶轻微到10.5v。
我告诉过你用1k锅更换10k锅，你这样做了吗？
是先生。Swagatam，它是1k锅。
哈哈哈，我相信我做了严重不正确的事情，但我从此学习
euw，rx再次烧毁......和547。
我替换了两者，并移除了moffset现在的测量有点奇怪:
12.33 v = 1.3 khz
12.4V = 13.2KHz.
12.45V = 0.6kHz.
12.5V = 0.55kHz.
12.61V = 0.01kHz。
我测量了IC2和-之间的引脚3
随着负载的白炽灯泡，Rx永远不会燃烧，我相信你正在做一些可能会严重错误的事情。
暂时消除RX和BC547 ...用线路替换RX
我不想听起来没有霸，但我希望你能理解我想继续这个电路来使它工作。
好的，如你所愿，我只是想让你的工作更轻松......
这确实会更容易，但我想我现在就快完成了。
有了测量结果，我现在应该做什么?
连接MOSFET如图所示，并且最初没有连接LED或线圈，而是连接灯丝白炽灯泡，它可以是任何小型手电筒灯泡，电压额定值与电路电源电压相同。
改变PWM并检查灯响应，它应该暗淡，亮亮...... .once这是确认的，那么您可以用线圈更换灯泡，最初在所选的铁氧体核心上旋转，并在完整的PWM下测量其上的电压......。如果电压太高，则减少转弯的数量
我在这儿放了一个。
现在值是：
0.3V = 15.53kHz.
12.1v = 16.35khz.
12.3V = 15.62kHz.
12.4 v = 15.41 khz
12.5V = 0.457khz.
12.6V = 0.001kHz.
低于12.1V我不能来，然后它将到0.0V
您可以尝试上述判决电路......对于PWM控制，您可以使R2变量变量并将其用于调光功能。
但是，这是16V，我需要至少36伏的这些LED。来自LED的规格为38V 3.500W。关于3.5，我不确定，因为这将使LED 133W成为，所以这就是我用2.6放大器计算的原因。我已经购买了这个电路的所有组件已经购买，因为我认为它符合我所需要的所有。
线圈转动决定升压电压的水平......仅通过增加电压可以提升到任何所需水平的匝数。
好的，明天我会去，非常感谢你已经帮助我了解这一点。我不是电工，但我想学习它。但是这个项目我需要工作。我为视频纪录片买了100W LED为3点闪电。但我希望它在12 v中，因为我想在位置使用它。我为它买了一些印刷品，你在一张照片上展示了一个，但那些转到30V的最大值，所以我可以从灯（38V LED）中使用75％......其中两个人烧坏了。所以这就是为什么我现在忙于这样的自我。但我喜欢像你这样的好导师
在这种情况下，我认为你应该试试下面的电路，因为你的要求更简单:
//www.addme-blog.com/2014/11/boost-charger-circuit-for-super.html.
最初，您可以保持T2连接断开，并且一旦确认了Boost功能，就可以通过所需的优化来恢复此操作。
亲爱的Swagatam先生，我用以下结果测量了它:
电池是12.6 v
在11.6v = 4.81KHz
11.8v = 4.72KHz
在11.9V = 4.56kHz
在12.1v = 0.01khz
甚至在30khz的附近我不来。
我也可以获得21swg磁铁线（0.8mm）
亲爱的克劳迪娅，用180k和1nf，频率应在8khz ...不是4khz ......所以这有点令人困惑。
无论如何，只需用330pf盖更换1nf ...并再次检查频率。
21 swg将做...首先确认频率，然后我们可以讨论线圈细节......
好吧，我能理解。我会找到人寻找一个方法可以测量频率,我只是有一个简单的万用表,我衡量一个销3 IC2电压从0到11.7伏,p1而电池12.3 v时我有mofset移除和电阻器和bc547替换。但是我会找一个线圈的棒，这里我们有圆形铁氧体。
如果电压从0到最大值变化，那就非常指示您的PWM正在运行的......如果您只能确认频率会很大。
铁氧体戒指也将执行......。最重要的是，您可以使用灯丝灯泡而不是线圈来确认调光动作。
斯瓦塔姆先生，我在欧洲板上做了，但在我的第一次测试时，Rx电阻从5.4欧姆烧坏了，我在LED应该在的地方测量到0伏特。在我的第二次测试中，我更换了一个1000欧姆1W电阻的Rx，然后bc547烧坏了，当我把1k potmeter稍微提高，但在输出总是0,0伏特。我哪里做错了?
这是因为你使用过的电感是错误的伤害......错误伤口的电感器将通过Rx强制高电流并烧掉它......如果Rx烧伤，那么BC547也会燃烧...... MOSFET也会燃烧。
因此，首先检查和在IC2的双关头＃3处确认PWM非常重要，而无需连接MOSFET级，可以使用MOSFET和LED和电感级和电感器级，并通过变化必须的P1确认PIN＃3的PWM变化。是1k（不是10k）
一旦PWM正确确定，确定频率必须大于30kHz....在ly after this include the mosfet/ inductor stage, making sure that the inductor is wound over a ferrite rod and consists at least 20 turns @ 12 supply
先生。Swagatam，我可以问Buz11是否是Buz10的权利？因为这里在我的国家没有人得到了buz10。
Claudia，Buz10（ID）是23amp，而Buz11（ID）是30amp，因此这是两者之间唯一的差异......
好的，那是好的。非常感谢。当它有效时，我会告诉您并向您发送一些我使用它的照片。
当然，谢谢！
好的,谢谢你。
我从这个项目中做了一个部分列表，我将在这里分享:
R1 = 180 k
r2 = 100
R3 = 470.
R4 = 2K2
R5 = 100
r6 = 1k.
R7 = 10.
rx =
P1 = 10 k
C1 = 1 n
C2 = 10n.
c3 = 1uf.
C4 n = 10
BC547.
BC557.
D1 = 2 v7
d2 = 1n4148
Buz10
IC1 = 555
IC2 = 555.
看起来好!只要让P1 = 1k预设就可以获得更好的响应。
嗨,克劳迪娅,
公式i = 0.6 / r的结果将在放大器中......在MA中没有
先生，请帮帮我。我想制作一个带有充电设施的移动电力库。先生，我已经看到了DC移动充电器的所有电路图。在所有电路中我们输入了6V到12V电池。这些电池含有高重量，更好地用于家庭或者这些电池可以在火车，公共汽车等旅程中使用，但我们不能带来这种方法。我们需要一个小而低的重量设备。所以请先生向我展示一个电路图。从电源可以是1.5V至3.7V.sir，请拍摄SERIUS并回复。我在3-4个月。
Utkarsh，您可以尝试以下建议:
//www.addme-blog.com/2012/11/homemade-cell-phone-emergency-charger.html
