这篇文章通过各种图表全面地解释了关于如何阅读和理解电容代码和标记的一切。这些信息可用于识别和正确选择电容器，适用于特定的电路应用。
由Surbhi普拉卡什
电容器代码和相关标记
电容器的各种参数，如它们的电压和公差以及它们的值，由不同类型的标记和代码表示。
其中一些标记和代码包括电容器极性标记;颜色代码能力;和陶瓷电容器代号分别。
存在各种不同的方式，其中标记在电容器上完成。标记的格式取决于给出了什么类型的电容。
组件类型充当所用代码类型的决定性因素。
决定编码的元件可以是表面贴装元件、工艺元件、传统引线元件或电容器介电元件。另一个决定标记的因素是电容器的尺寸，因为它影响电容标记可用的空间。
EIA(电子行业联盟)也在提供标准化的电容器标识系统方面发挥着关键作用，这些系统可以作为行业标准来遵循。
电容器标记的基础知识
如上所述，存在各种因素和标准，在标记电容器时遵循。
各种制造商制造特定类型的电容器均遵循基本或标准标记系统，这取决于所制造的电容类型，并且最适合它。
标记“μF”由许多缩写表示“MFD”表示。
MFD不用于表示“MegaFarad”的一般概念。
如果该人具有用于电容器的标记和编码系统的一般知识，则可以容易地解码电容器上存在的标记和代码。
用于标记电容器的两种类型的一般标记系统是：
未编码的标记：用于标记电容器参数的最常见过程之一是在电容器的情况下创建标记或以某种方式封装它们。
这是更可行的，适用于大尺寸的电容器，因为它能够为创建标记提供足够的空间。
电容器标记缩写为:
体积小的电容器不提供清晰标记所需的空间，在给定的空间中只能容纳少量图形，以便进行标记，并为其各种参数提供代码。
因此，在这种情况下使用缩写标记，其中使用三个字符标记电容器的代码。
除了在编码系统中使用的“颜色”之外，该标记系统和电阻器的彩色代码系统之间存在相似性。在该标记系统中使用的三个字符中，前两个字符表示重要的数字，并且第三个字符代表乘法器。
如果电容器是钽，陶瓷，或薄膜电容器，“Picofarads”是用来表示电容器的价值;而如果电容器是铝电解液，则用“微法拉”表示电容器的值。
如果需要表示带有小数点的小数值，则使用字母“R”，例如将0.5表示为0R5，将1.0表示为1R0，将2.2表示为2R2。
可以观察到这种类型的标记以更常用在表面安装电容器中，其中空间非常有限。用于电容器的不同类型的编码系统是：
颜色代码：“颜色代码”用于旧电容器。在现在，行业很少使用彩色代码系统，除了很少有些组件。
公差代码：公差码用于一些电容器。电容器中使用的公差码类似于电阻器中使用的代码。
电容器的工作电压码：
电容器的工作电压是其关键参数之一。该编码广泛地用于各种类型的电容器，特别是对于具有足够空间来编写字母数字代码的电容器。
在其他情况下，电容器小没有可用于字母数字编码的空间，没有电压编码，因此当他/她观察到储存容器中不存在任何种类的标记时，任何处理电容器的人都必须仔细注意。卷轴。

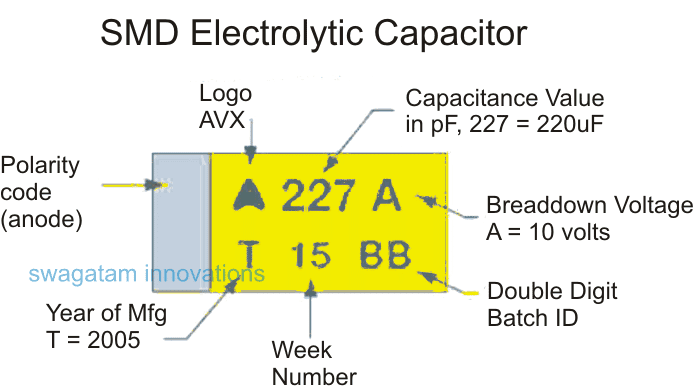

一些电容器，如钽电容和SMD电解电容器使用由一个单一字符组成的代码。该编码系统类似于标准系统之后的标准系统，并且还需要非常少量的空间。
温度系数代码：以表示电容器的温度系数的方式标记或编码所需的电容器。用于电容器的温度系数代码在大多数情况下是EIA给出的标准代码。但是，还有其他温度系数代码由不同制造商在行业中使用，特别是对于包括薄膜和陶瓷类型的电容器的电容器。用于引用温度系数的代码是“PPM /ºC（每百万百万次C）。
电容器极性标记
偏振电容器需要具有表示其极性的标记。在没有提供给电容器的极性标记的情况下，可能导致对部件以及整个电路板对部件产生严重的损坏。
因此，需要采取最大的小心以确保当后者插入电路时电容器上存在极性标记。
偏振电容器换句话说是由钽和铝电解质制成的电容器。如果它们标记为“+”和“ - ”，则可以容易地确定电容器的极性。最近在业界循环的大多数电容器具有此类标记。通过用条纹标记部件，可以用于偏振电容器，尤其是电解电容器的另一种可用于偏振电容器，尤其是电解电容器。
条形标记表示电解电容器中的“负极引线”。
电容器上的条纹标记也可以伴随着指向引线负侧的箭头符号。
这是做时，轴向版本电容器是存在的，电容器的两端都由铅组成。含铅钛电容器的正引线由电容器上的极性标记表示。
极性标记用“+”号标记在正极引线附近。如果是新的电容器，一个额外的极性标记被放置在电容器上，以表示负引线比正引线短。
不同类型的电容器及其标记
电容器上的标记也可以通过打印在电容器上来完成。这是真实的电容器，提供足够的空间进行标记印刷，包括薄膜电容器，光盘陶瓷，和电解电容器。
这些大电容器为打印标记提供足够的空间，该标记显示了具有与电容器相关联的公差，纹波电压，值，工作电压和任何其他参数。
不同类型的引线电容器的标记和代码之间的差异是非常小的或边缘的;但尽管如此，这些差异在数量上还是很多的。
电解电容器上的标记：铅型电容器以大而小的尺寸制造。但大型铅电容器更加丰富。
因此，对于这些大型电容器，其参数如值等可以详细提供，而不是简写。
另一方面，对于较小的电容器，由于没有足够的空间，参数以简写代码的形式提供。
一个典型的在电容器中观察到的标记的例子是“22 μ F 50V”。其中22µF为电容器的值，50V为工作电压。条的标记用来表示电容器的极性，指示负极端子。

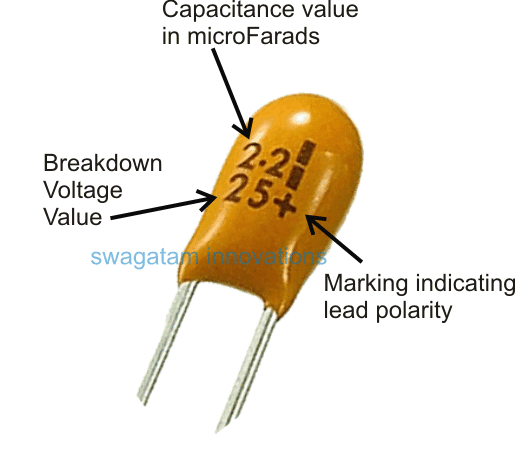

铅钽电容器的标记：本机“MicroFarad（μF）”用于标记引线钽电容器中的值。在电容器上观察到的典型标记的示例是“22和6V”。这些图表明电容器为22μF，6V是其最大电压。

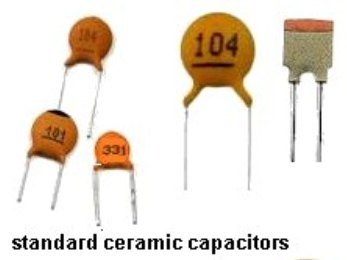

陶瓷电容器的标记：陶瓷电容器上的标记本质上更简洁，因为与电解电容器相比，它的尺寸较小。
因此，对于这种简洁标记，采用了许多不同类型的方案或解决方案。电容器的值在“picofarads”中表示。可以观察到的一些标记图是10N，其表示电容器为10NF。以类似的方式，标记N51表示0.51NF。

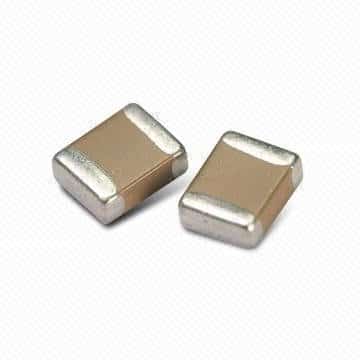

贴片陶瓷电容器代码:表面贴装电容器等电容器由于体积小，没有足够的空间进行标记。
这些电容器的制造以这样的方式完成，即不需要任何类型的标记。这些电容器装入称为拾取器的机器中，消除任何标记需要。

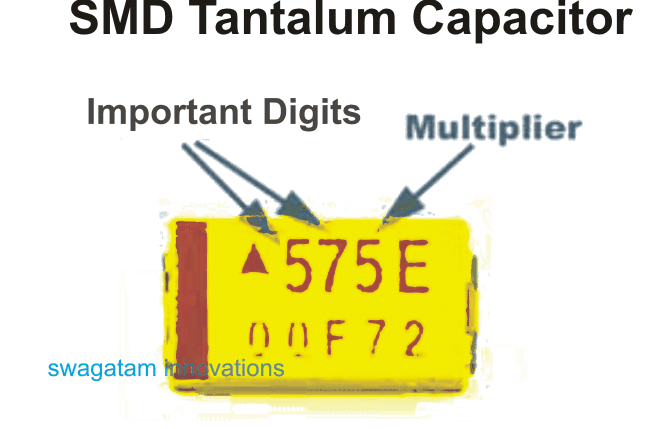

贴片钽电容标记：类似于陶瓷电容器，在某些钽电容器中没有观察到的标记。
钽电容器只包含极性标记。这是为了确保在电路板上正确地插入电容器。
有足够空间的电容器一般采用三位数的标记格式，如陶瓷电容器。
在某些电容器的一端，可以观察到标示电容器极性的条形标记。
极性的标记对于识别和检查电容器的极性是重要的，因为如果不知道极性，则可以发生电容器的破坏，并且一个人将其置于反向偏置，特别是在钽电容器的情况下。
能够识别、读取和检查电容器的值是极其重要的。
由于有一系列可用的电容器及其不同的编码和标记系统，因此典型地理解这些标记和编码的基本理解是具有个人的，以便适当地应用于各个电容器。
个人可以通过实践和经验确定电容器的价值，并且刚刚提到的几个例子就是不够的。

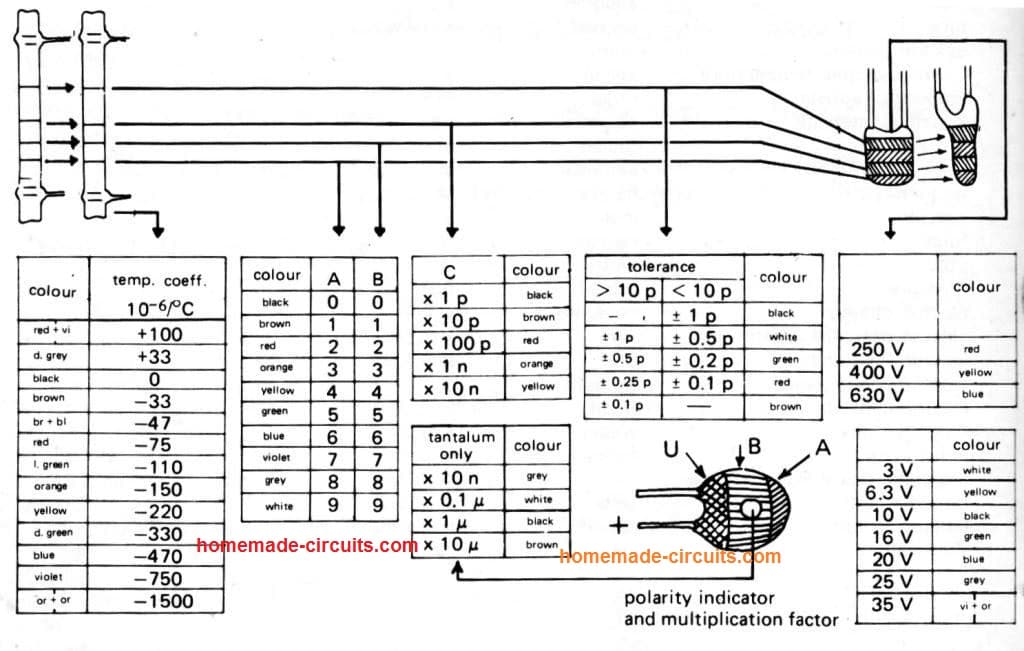

电容颜色代码图表
谢谢你的邮件......，非常有帮助…
欢迎你soumen!!
先生，我可以用吊扇上的电容器作为电机控制器的缓冲电容器吗?我的意思是一种用于降低电机控制器电压峰值的电容器
根据我的说法，Abioye在这样做时没有问题，你可以使用它。
先生，我的意思是在吊扇中使用的电容器是它们的胶片或金属化电容器
谢谢先生。
它们可能是非极性电解型
嗨Swagatam - 我正在尝试弄清楚音频放大器中的帽的值。它是黑色，1 1/4“宽，2英寸高。唯一的标记是极性条带和M0007
使用仪表，我得到4.8 MF，但我无法弄清楚这是否是它的最有限的标记值。
有什么建议吗?
嗨，托德，如果你把它从电路板上拿下来检查过，那么它肯定是正确的，因为标准电容表总是会给出正确的结果。M0007似乎是某种绝缘代码，不能用来获取盖子的值。
嗨，亲爱的，我是洛杉矶的一名机械工程师，也做一些业余爱好，
我想知道您是否知道该电容的值：
226年,一个
63年e80
是黄色的表面贴装，我的东西是由AVX制造的
谢谢!
226A = 22UF / 10V
63E80可以是63.8UF 25 V.
谢谢你，先生。这是正确的，数字63E80位于同一帽上。我猜你在文章中描述了关于CAP标记，它应该是年份和很多数字。
所有最好的!
很高兴能帮助卡米!
伟大的文章！我注意到一些电容器在它们上有其他数字，例如10MF 370V也表示“40/70/21”，以及其他事情。你能解释一下斜线的数字吗？
很高兴你喜欢它，抱歉我无法弄清楚你提到的号码的价值
我有一个HTX100于1990年买的电解帽读取1M890，1M1906,100914等我找不到网上的任何地方讲述这些类型的数字系统。
你能帮助我吗。整个电台都是这样，每个电解帽。
我试着在网上搜索，但没有找到任何信息，所以我不能提供太多关于它的建议。
感谢您的快速回复和您的时间。
鲍勃W7UTP.
