该帖子解释了一个简单的超声波驱虫电路，可以安装在农场，农民使用它来赶走各种昆虫、虫子、蚱蜢等，以保护农作物免受这些潜在的有害害虫的伤害。这个想法是Cia Brisat先生提出的。
技术规格
一世我是一个农民，需要一种简单的排斥装置，用于农业设备，所以我可以减少杀虫剂使用。
设备特征;
一种。太阳能供电，可充电电池。
多脉冲排斥器，不断改变它发出的超声脉冲。防止害虫习惯这种声音。
C.有效范围:高达5000sf。
天。超声波频率：从13.5kHz到95kHz。
e。双扬声器或更多。
你能帮我解决一个电路图吗？
谢谢你！
中央情报局brisat
该设计
建议的太阳驱虫剂基于一个超声波产生电路通过影响昆虫的正常行为，最终将它们逐出该地区。
该器件通过在超声电平（高于20kHz以上）的高频，具有短脉冲来起作用。脉冲的频率范围为5kHz至40kHz，随机选择并通过特殊的压电传感器或高功率高音扬声器在环境中传输。

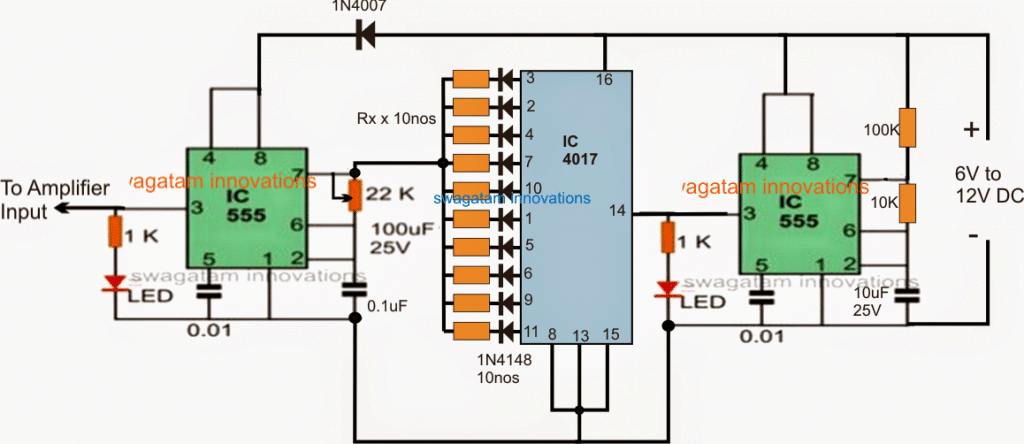

参考上图，设计描述了一个具有随机频率选择阶段的超声波频率产生电路。这个想法可以通过以下解释来理解:
左边和右边的IC 555级都配置为稳定的多谐振荡器，通过其输出引脚#3产生各自的频率。
IC 555是如何运作的
左侧IC 555实际上生成超声波脉冲，其频率通过跨相关的测序中的一个可用的瞬时高确定IC 4017的pinouts。
在IC 4017的10个输出中产生的换档或测序高逻辑将特定电阻器连接在阵列中，使得该电阻器允许计算的电压量为IC的销＃7，并负责确定特定的超声波频率左IC 555阶段。
为什么使用IC 4017
这使得生产一个随机变化的超声输出在引脚#3的左IC 555。这些随机变化的频率范围可以通过在IC 4017的指示输出上分配计算电阻来适当固定。
实现随机选择的速度取决于时钟的频率，通过IC 4017的引脚14IC 555令人叹为观的舞台。
通过改变销＃7上电阻器或右IC 555的10UF电容器的值来改变这种速度。
与左IC 555相关联的22k锅用于调节超声波的脉冲宽度，通过一些实验和一些试验和错误可以获得最佳的响应。
由于产生的超声波需要足够强大才能到达整个磁场，所以发射冲击需要非常强大。
通过将从左IC 555输出的引脚＃3从左IC555输出到100瓦放大器的输入来确保这一点。该放大器可以通过使用诸如TDA7294 IC的合适的电路设计或通过从市场采购的再现单元来构建。
一旦执行上述所有程序，就可以将高功率换能器或高音扬声器与放大器的输出连接，以启动预期的超声波昆虫排斥动作。

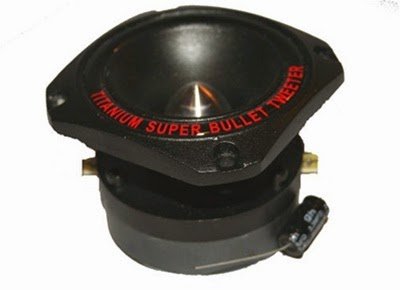

在下面的图像中可以见证100瓦特扬声器的一个例子：
电路电源规格
电路被指定在6到15V的任何电压下工作，因此一个12V的电池就足以为整个单元供电，尽管要提供100瓦的功率，电池的AH额定值至少需要50ah。
为了使电路独立于外部电源，可以结合太阳能电池板以以最佳速率对指定的电池充电，该电池可能是50AH铅酸电池的10AM。
这意味着太阳能电池板必须在15V的额定电压下产生20安培，才能给电池充电，同时使电路能够在白天驱动，同时电池也在充电。
使用10AMP电池充电器
一个合适的10安培太阳能电池充电器电路，以保持电池的最佳充电可以看到在下列图表和使用相应:
亲爱的洼地
你的电路是一个很好的设计，我很抱歉这个想法不起作用。
我很久以前就测试过了，使输出非常接近蚊子。
请看这篇文章。
亲爱的Abu-Hafss,
我只是设计了用户想要的，根据他的指示，可能是那些要求电路对这个概念有信心的人......不确定吗？
顺便说一下，它是用来对付更大的害虫的，比如蚱蜢、飞蛾、蝴蝶、啮齿动物、蝙蝠....
这可能需要几天的实际测试和监控来确认结果
亲爱的先生。
你能推荐我可以支持那些频率的放大器电路吗？，谢谢在先进，最佳的问候，罗纳德。
亲爱的罗纳德，您可以尝试以100瓦的任何放大器电路，您可以在线搜索它，或者可能会尝试以下内容：
https://www.homemade-circulay.com/2012/04/how-to-make-simpleest-100-watt-mosfet.html.
亲爱的Swagatam，
我正在做一个超声波塑料焊接的项目，这个项目需要15htz/20htz/40htz，功率为1500W - 2000W。这个电路可以和现成的2000w放大器一起使用吗?那我需要固定频率的连续脉冲。应该做什么修改以避免随机改变频率。或者我可以用简单的驱蚊电路。
谢谢。
亲爱的Vijayan，对于功能可靠的IC 4060振荡器将是一个更好的选择
您可以尝试下面所示的基本设计
//www.addme-blog.com/2011/12/how-to-unterstand-ic-4060-pin-outs.html.
海先生……
请告诉RX的价值
10Resistors价值
嗨，Kesav，这些价值观需要进行试验。
最初你可以在10K到100K之间均匀分布的10个电阻的值，并检查响应，然后更改值，以存档更高的精度
你好先生，
我是一个大学生。我们的设计项目是制作变频太阳能超声波驱虫器，并在装置上附加一个日光灯。能不能给我看一下框图，工作原理和使用的部件?明天是最后提交PPT的日期了…:)
你好，Agnus，完整的原理图已经在上面的文章中给出了。
对于荧光驱动，你可以尝试这个简单的想法:
//www.addme-blog.com/simple-20-watt-tube-emergency-light/
