本文讨论了在连接负载时，基于4047 IC的逆变器输出电压下降问题的故障排除。艾萨克·约翰逊先生提出了解决方案。
这个问题
您好先生，我是您博客的读者，也是一个电子爱好者。

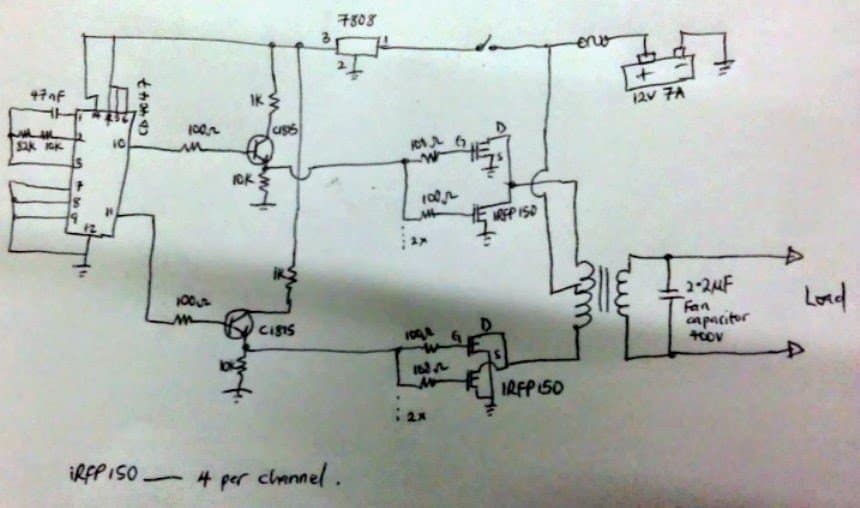

我构造了一个方波逆变器与滤波器电容器(天花板风扇电容2.2uf 400v)在变压器输出。我注意到在无负载时，我有时得到200-215v，但当我连接一个200w灯泡输出电压下降到186v。我用的是12v 7A电池。
请问FET是否不能完全导电?我的振荡器引脚10和11得到大约2.5v。甚至在发射极负载电阻馈送我的场效应管的门(电压太小导致场效应管完全开关?)。
请检查我的电路，并建议我。还有8v调节器是必要的吗?如果不是，电池电流会不会直接损坏cd4047(振荡器)和c1815(驱动器)?我的变压器用的是旧的2千伏的ups，所以它不可能有监管问题，也不可能很小。请帮助我。
艾萨克·约翰逊。
解决方案:
电池Ah无法承受200瓦的负载。为了在不降低输出电压的情况下获得200w的功率，电池至少需要40ah。
fet的传导是正确和充分的，2.5V大约是50%的供应，因为输出开关占空比为50%，峰值电压将接近IC的供应直流。
电压调节器不应该被删除，因为它的存在不会损害电路在任何方面，但应该更换一个12V(7812)调节器，以获得更好的响应。
集电极处的1K可以去掉(短路)，发射极电阻应该换成1K。
为了获得最佳性能，变压器初级的额定电压必须略低于电池电压，例如12V电池的额定电压可以是9-0-9V。这将确保正常的输出电压在要求的范围内，即使电池电压下降到一个相对较低的水平。
艾萨克先生的反馈
非常感谢你的紧急响应，让我大开眼界。我清除了。
请，在电路中，例如逆变振荡器部分，我使用了8v的稳压器，如果我直接连接到电池，比如12v 100A，会有什么影响?
电路只会吸引她所需的电流(mA)需要功能或电池(高安培)损坏集成电路?
从我的一点电子基础知识，它应该是好的，有它直接连接到电池，不管安培，只要i.c的额定电压不超过。如果我错了，请纠正我。
我对此表示怀疑。
非常感谢。
艾萨克·约翰逊
我的回答:
由于IC4047被指定在高于12V的电压下工作，即使不使用调节器也不会影响其性能，但为了更好的安全性，总是建议使用调节器。只要不超过IC的最大额定电压，电池的安培就变得无关紧要。
再见，斯瓦格先生。请介绍一下Isaac John在上面的电路中，在变压器的输出端使用的2.2uf/400v电容的功能。提前谢谢。
Hi godpower，电容器放置钝化方波和产生一个接近正弦波的输出
你好Swagatam,
我有一个12v的逆变器，我从电路图，使用irfz44n mosfet放在一起。当我只用2个mosfet，并连接一个100w的灯泡，它发光几乎非常充分，但当添加更多的mosfet使它10作为图表指定，并连接100w的灯泡，它不再明亮。问题是当我连接负载时，电压下降。
可能是什么问题，我不确定我知道如何附加图像在这里
你好，乔，mosfet工作只像ON/OFF开关，增加更多的mosfet并联简单地意味着增加更多的开关并联，所以一定不会影响负载电流，事实上，更多的mosfet将意味着更多的电流到负载。
代替连接所有的10个mosfet在一起，你可以一步一步地连接它们。首先尝试4个mosfet，然后是6个，然后是8个…这将帮助你确切地知道是哪个mosfet造成了问题。
你好,
我想用变频器运行0.5马力的感应电机。但我不知道哪个mosfet适合这个目的。我想用irf3205(55v 110amp)。如果我使用这个mosfet与CD4047逆变电路。这是否可能运行0.5马力的电机。我用mosfet的另一个额定值制作电路，问题是当我连接负载时，电压从变压器输出同时下降，请给我那个解决方案，当我运行电机时，变压器的合适尺寸是什么。
谢谢。
嗨，MOSFEt是好的，只是确保把它安装在大型散热器。
变压器功率至少500 ~ 600w, 12v电池功率500ah, 24v电池功率250ah。
如果使用24v，请确保通过7812 IC提供IC
你好,
实际上我想用电源12v 60amp。这意味着720瓦特。电机额定功率为350瓦。那有没有可能让发动机。
谢谢
是的，这是可能的，但如果你有交流电源接入，那么为什么不直接使用交流电源?
你好,
我最后一年的项目是VFD系统。因为这个原因，我尝试去做。采用双向开关和不同的电容值和微控制器来改变频率。但我会把频率范围设为30hz到50hz。可能是电机的频率不低于30hz。因为这个原因，我试着从你那里了解很多事情。因为你是这个网站中最聪明的。再次感谢你的帮助。
好的,没问题。我很高兴能帮到你!!
你好先生,
这电路很好，但我在设定频率上有一些问题。你能给出测量RC值的计算方法吗?
谢谢
嗨，Milon，你可以使用0.1uF的电容和56K的电阻，以获得大约50 Hz的频率。
非常感谢你的及时回复，
先生,
实际上，我想用不同电容值的双向开关(cd4066 ic)来实现变频。已经设计好了。我要驱动320瓦的感应电机。对于这个电路(cd4047)，驱动电机需要多少安培。驱动电机的频率要低多少。这意味着驱动电机的最低频率是多少。
谢谢
谢谢Milon，电机的电流和频率应该参考电机的规格，随便判断是不安全的，请查看电机的规格表。
您好，在图中有两个晶体管2CS 1815的添加，这个程序的目的是增加波来添加更多的fet ?请通过电子邮件回复:
kellonciklone@gmail.com．谢谢你！
可能是孤立的IC mosfet和提出更好的充电/放电路径的mosfet栅极,然而,连接晶体管的集电极的大门更有意义比发射器据我…发射器必须直接连接到地面。
