有效的固态单极双掷或SPDT开关可以使用TRIACS制造用于更换机械SPDT。
该柱细节简单的固态TRIAC SPDT继电器电路，使用光耦合器和几个三端双向可控硅件，其可用作机械继电器的有效替代品。“Cypherbuster”要求这个想法。
介绍
在我们学会了如何制作的其他帖子中使用mosfet的DPDT SSR然而，这种设计只能用于大电流直流负载，而不能用于市电级的交流负载。
在本文中，我们将看到一个简单的主电源固态继电器可以用双向可控硅和光耦合器制成。
任何继电器的工作是专门为操作两个不同的高功率负载单独和交替的帮助，外部隔离的低功率触发器。
在传统的机械依赖中，这是通过通过其N/O和N/C触点切换负载来响应其线圈上的激活。
然而，机械继电器有自己的缺点，如较高的磨损程度，较低的寿命，产生的射频干扰，由于火花跨越触点，最重要的是延迟开关响应，这可能是至关重要的系统喜欢UPS.．
电路操作
在我们的可控硅SPDT继电器电路中，同样的功能是通过两个BJT级和一个隔离光耦合器来实现的，这确保了该继电器的转换操作没有上述缺点。
参考图表，左侧三端双向可控硅表示N / O接触，而右侧三端部件像N / C接触一样操作。

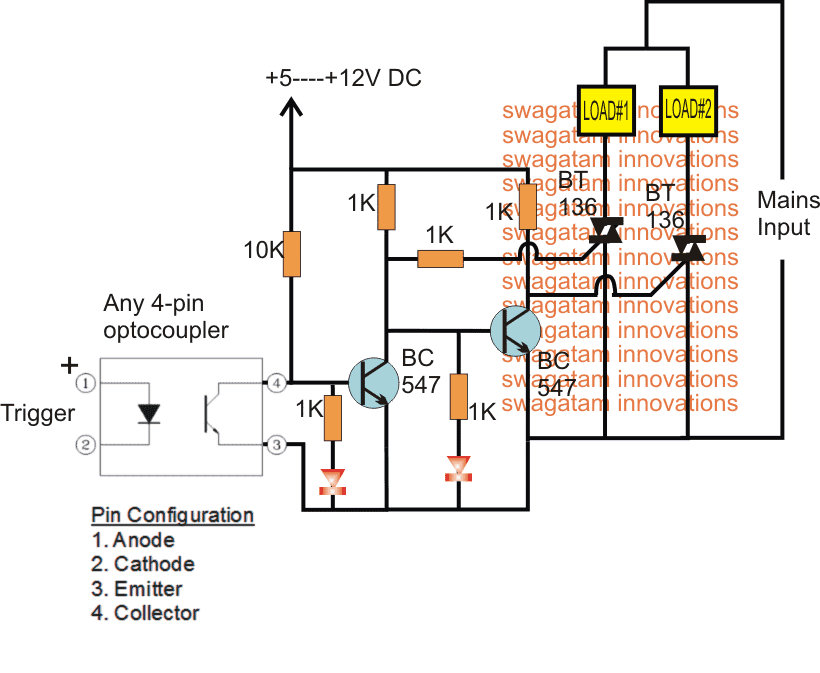

电路图
当光耦合器处于非触发模式时，与光直接相关的BC547进入触发模式，使第二个BC547处于OFF状态。这种情况使右侧可控硅保持开关ON，而另一个可控硅保持开关OFF。
在这种情况下，任何与右三端双向可控转移连接的负载都会变为操作并保持开启。
现在，一旦一个触发器应用到光耦合器，它开关ON，并依次关闭连接的BC547。
这种情况在第二BC547上切换，因此右侧三端双向可控硅接通，确保左侧三折现在接通。
上述条件立即切换第二负载并关闭较早的负载，从孤立的外部DC触发的帮助下有效地满足负载所需的替代切换。
两个LED连接在两个bts的底座上，在可控硅SPDT继电器电路运行时，随时指示哪个负载处于激活状态。
增加附加电源和延迟效应

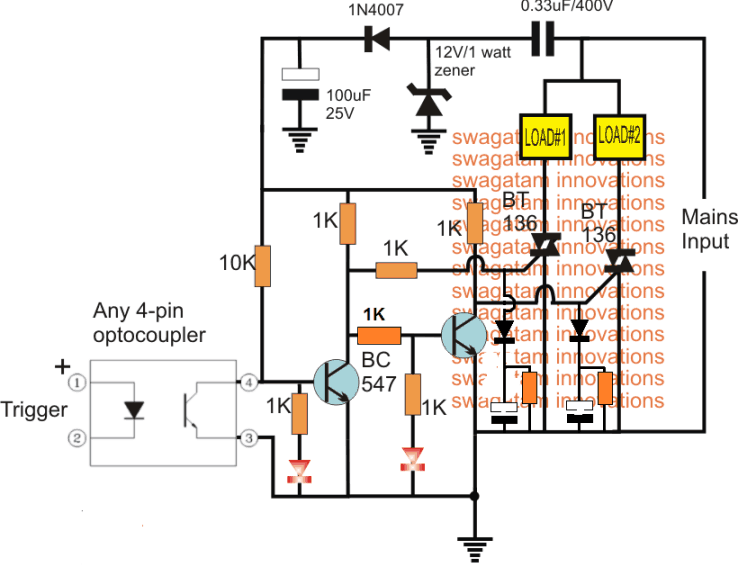

通过对其自身的无变压器电源进行升级，可以进一步增强上述设计，使其完全独立于外部直流电源，如下图所示:
在这个升级后的图表中，您会发现以下更改:
在右侧BC547底部加1K，以确保左侧可控硅正确触发
在三端双向可控硅的栅极上添加R / C网络，以确保两个三端双向可控硅在任何特定的情况下或在转换期间都不在一起。二极管可以是1N4148，电阻可以是22K或33K，电容器可以大约100uf / 25V。
图中还有一件事似乎缺少，它是12V齐纳二极管和0.33UF电容之间的限制电阻（约22欧姆），这对于保护齐纳二极管突然通过Rush Muce来保护齐纳二极管可能是很重要的电源开关期间的电容器。
警告：上面所示的电路不是从电源AC输入电源隔离的，因此在接通状态下触摸是非常危险的。
谢谢很多!
另一种想法:继电器不需要持续的电源，也就是说，即使在没有电源的情况下，也有一个连接的终端和一个开放的终端。
是否有可能会消除外部5-12伏并使其成为继电器的精确固态版本？
很高兴你喜欢，请查看最后的图表，我已经按照你的建议更新了。
这是我的荣幸，德文德拉吉。谢谢你们，上帝保佑你们!
先生，我找不到晶体管BC517先生可以使用BC547更换该晶体管吗？
您可以使用两个BC547，并在达林顿表单中将它们连接起来，以获得等效的BC517
是的,这是可能的。
你好Swagatam,
我已经按照你的建议把修改后的图邮寄出去了。请您看一看，并让我知道您的宝贵意见。
谢谢,
惩罚
你好，Puneet，我已经回复了。
嗨Swagatam，
在您的邮件中还有一个疑问，请提出建议。
谢谢
回答! !
兄弟，
能提供三相固态接触器电路吗?
谢谢。
当然兄弟，我会尽快使用重型三条重罪。
您需要某种电容器延迟，所以否＆nc并不同时打开？甚至如此轻微吗？
伟大的电路 - ！
谢谢Lane指向它，我已经使用文章底部的延迟功能更新了设计，可以查看它。
