在本文中，我们将学习如何使用Arduino制作无变压器的交流电压表。
使模拟电压表这不是一个容易的任务，因为要建立一个你必须有良好的知识的物理量，如扭矩，速度;当涉及到它们的实际应用时，这是非常困难的。
通过Ankit Negi
但是一个数字电压表相比可以制作模拟电压表速度很快，而且不费什么力气。现在一天的数字电压表可以使用微控制器或开发板，如arduino使用4-5行代码。
为什么这个交流电压表电路是不同的?
如果你去谷歌和搜索“交流电压表使用arduino”;你会在互联网上找到很多线路。但在几乎所有这些电路中，你都会发现使用变压器。
本课题的电路完全解决了这一问题，用高瓦特分压器电路替换了变压器。这种电路可以在几分钟内很容易地在一个小面包板上制成。组件要求:
为了制作这个项目，你需要以下组件:
1.Arduino
2.100k欧姆电阻(2瓦)
3.1k欧姆电阻(2瓦)

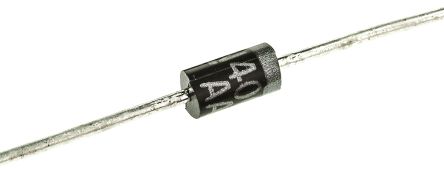

4.1 n4007二极管
5.一个齐纳二极管5伏

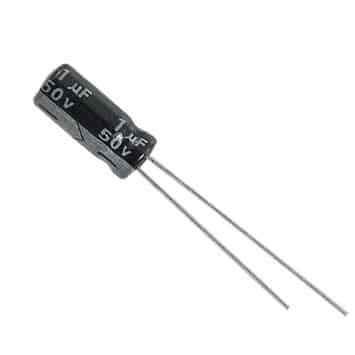

6.1超滤电容
7.连接电线

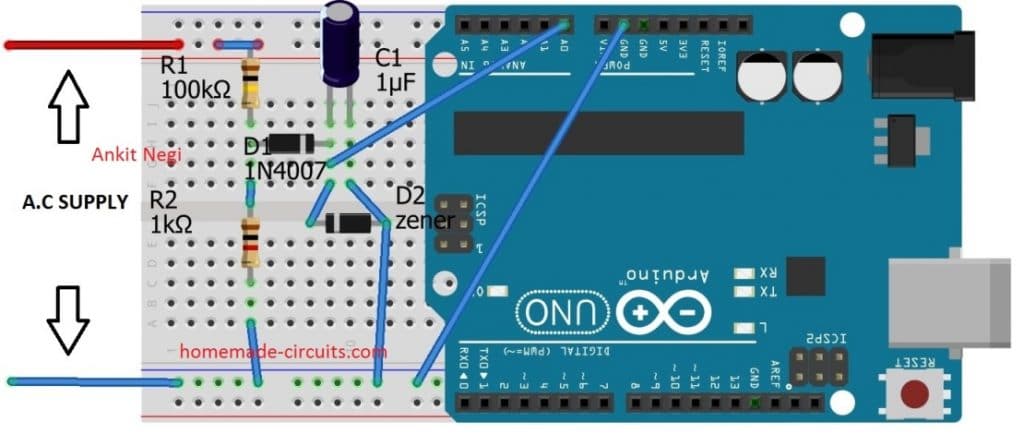

线路图:
按电路图所示进行连接。
A)使用电阻做一个分压器，记住1 k欧姆电阻应该连接到地。
B)如图所示，将二极管的p端直接接在1 k欧姆电阻后，n端接在1 uf电容上。
C)不要忘记将齐纳二极管并联到电容器(解释如下)
D)将一根电线从电容器的正极连接到arduino的模拟引脚A0上。
E) **请务必将arduino的接地引脚连接到整体接地，否则电路将无法工作。
ARDUINO的目的:
好吧，你可以使用任何微控制器，但我使用arduino，因为它的容易IDE。arduino或这里的任何微控制器的基本功能是将1k欧姆电阻上的电压作为模拟输入，通过公式(在工作部分解释)将其转换为市电交流电压值。Arduino进一步将这个主要值打印在串行监视器或笔记本电脑屏幕上。
分压器电路:
正如在元件部分已经提到的，电阻(组成一个分压器电路)必须是高额定功率，因为我们要把它们直接连接到市电交流电源。
因此，这个分压器电路取代了变压器。由于arduino最大可取5v作为模拟输入，因此采用分压器电路将市电高压分割为低压(小于5v)。让我们假设市电电压为350伏(均方根)。
哪个给出最大或峰值电压= 300*1.414= 494.2伏
所以1k欧姆电阻的峰值电压是=(494.2伏特/101k)*1k = 4.9伏特(最大)
注意:*但即使是350均方根，4.9伏特不是均方根，这意味着在现实中arduino的模拟引脚上的电压将小于4.9伏特。
因此，从这些计算中可以观察到，该电路可以安全地测量约385均方根的交流电压。
为什么二极管?
由于arduino不能将负电压作为输入，所以通过1k欧姆电阻将输入交流正弦波的负部分去掉是非常重要的。为了做到这一点，它使用二极管进行整流。你也可以使用桥式整流器更好的结果。
为什么电容?
即使经过整流，波中仍然存在波纹，为了消除这种波纹，需要使用电容器。电容器在将电压送入arduino之前将其平滑。
为什么齐纳二极管
电压超过5伏会损坏arduino。因此，为了保护它，使用了一个5伏齐纳二极管。如果交流市电电压增加超过380伏，即在模拟引脚上超过5伏，齐纳二极管将发生击穿。从而使电容器对地短路。这确保了arduino的安全性。
代码:
在arduino中刻录此代码:
//初始化变量x
//初始化变量y
无效的设置()
｛
pinMode (A0、输入);//设置a0引脚为输入引脚
Serial.begin(9600);//开始arduino与pc之间的串行通信
｝
无效循环()
｛
x=analogRead(A0);//从A0引脚通过电容读取模拟值
Y =(x*.380156);//用这个公式将模拟值(x)转换为输入交流电源值(工作部分解释)
系列。Print("模拟输入");//将name指定为要打印的值
并同时(x);//在串行监视器上打印输入模拟值
系列。打印("交流电压");//将name指定为要打印的值
并同时(y);//在串行监视器上打印ac值
以();
｝
理解代码:
1.变量x:
X是从引脚A0接收的输入模拟值(电压)，在代码中指定，即，
x = pinMode (A0,INPUT);//设置a0引脚为输入引脚
2.变量Y:
为了得到这个公式y=(x*.380156)，首先我们必须做一些计算:
由于电容和二极管的作用，这个电路在这里提供的电压总是小于arduino引脚A0上的实际值。这意味着模拟引脚上的电压总是小于1k欧姆电阻上的电压。

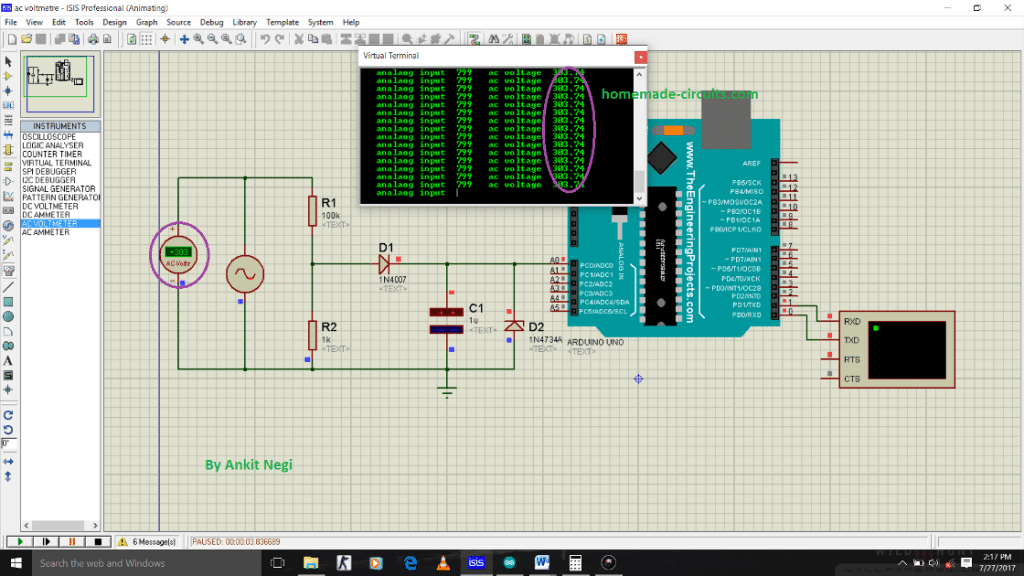

因此，我们必须找出输入交流电压的值，在此值我们得到5伏特或1023模拟值在引脚A0。通过敲击和试验的方法，该值是550伏(峰值)，如图所示。
在均方根中，550峰值电压= 550/1.414= 388.96伏特。因此，对于这个均方根值，我们在引脚A0上得到5伏特。所以这个电路可以测量最大值为389伏。
现在1023模拟值在引脚A0 - 389交流电压= y
对于任意模拟值(x);Y = (389/1023)*x交流电压
或y =。3.8015*x a.c volts
从图中可以清楚地看到，串行监视器上输出的交流电压也是389伏
在屏幕上打印所需值::
我们需要在串行监视器上打印两个值，如图仿真图所示:
1.模拟引脚A0接收的模拟输入值在代码中指定:
系列。Print("模拟输入");//将name指定为要打印的值
并同时(x);//在串行监视器上打印输入模拟值
2.规范中规定的来自市电的交流电压的实际值:
系列。打印("交流电压");//将name指定为要打印的值
并同时(y);//在串行监视器上打印ac值
使用arduino的无变压器交流电压表的工作
1.分压器电路将市电交流电压转换或降压成相应的低压值。
2.这个整流后的电压是由arduino的模拟引脚通过公式获取的
Y = 0.38015*x交流电压转换成实际市电交流电压值。
3.然后将转换后的值打印在arduino IDE的串行监视器上。
仿真:
为了查看屏幕上的打印值与实际交流值的接近程度，对不同的交流电压值进行模拟:
A) 220伏或311振幅
B) 235伏特或332.9振幅
C) 300伏或44.2伏
因此，从以下结果可以观察到，在220交流电源，arduino显示217伏。随着交流值的增加，模拟结果变得更加准确，更接近输入交流值。
