这篇文章详细介绍了如何使用普通的led和先进的数字显示电路制作一个简单的变压器绕组计数器电路。这个想法是本博客的一位忠实读者提出的
电路目标与要求
- 我想要一个能计算a的电路匝数用于绕组由磁簧开关触发的变压器。
- 其实我自己做了一台木制绕线机。现在很难记住转弯的次数。所以我才需要它。它可以在7段显示或任何最简单的方法的帮助下显示转弯。请让它。
- 另一件事是，我要做一个5KV步进式电压调节器(手动8到9步)
我应该用什么直径的电线和多少匝主要的和次要的。如果可能，也开发这个电路。
设计

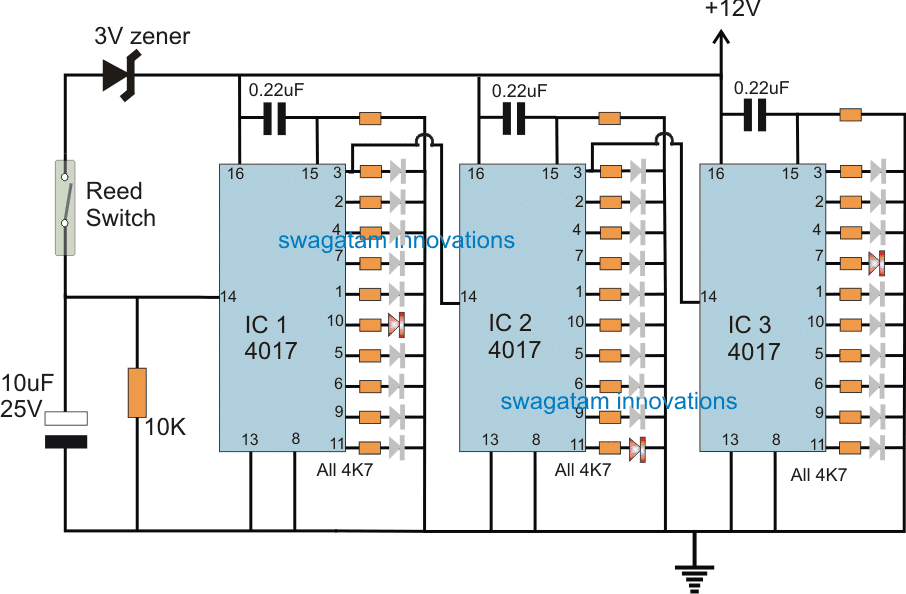

所提出的变压器绕组计数电路可以很容易地使用一个簧片开关，一个磁铁，几个4017 IC和led，如下所示:
从上图可以看出，绕线数的读数是简单地通过三个IC 4017的led实现的，这使得组装非常简单，没有任何形式的特殊数字IC或显示器。
这个想法很简单，簧片开关在绕组轮的每一次转动时被激活，这对应着变压器绕组的单匝数。
这可以通过IC1 LED从引脚3到引脚11的移动或排序来表示，构成10个绕组数。这意味着IC1 led会随着车轮的每一次旋转而从一个引脚跳到另一个引脚。
相同的IC2 LED序列响应每10个绕组计数，因此LED从一个引脚到另一个表明10个绕组计数。
IC3也配置为实现类似的排序，但它对每10个绕组计数做出响应，这意味着它的led从一个引脚跳到另一个引脚，以响应每100个绕组计数或100个数字打开变压器。
简而言之，IC1 led输出排序每10圈完成一个周期，IC2每100圈完成一个周期，IC3每1000圈完成一个周期。因此，所示电路有1000匝数的限制，如果需要超过这个值，那么可以增加更多的IC级，就像连接IC2和IC3一样。
数字变压器绕组计数电路

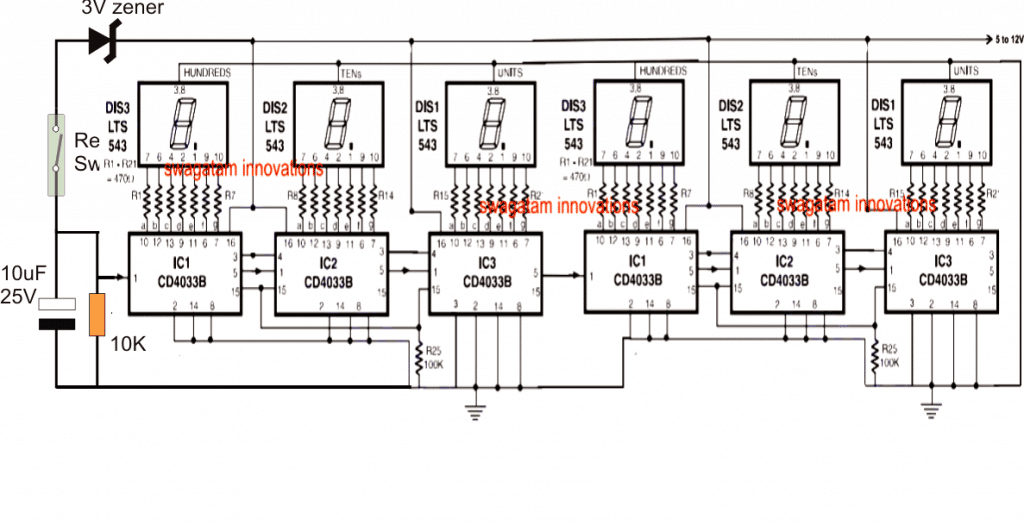

如果上面讨论的变压器绕组计数电路版本看起来技术含量低，可以采用以下的高技术设计，利用7段共阴极显示器显示。
这个想法利用了一些4033个计数器ic级联在一起用于获得一个4位输出，用于指示以数字形式计数的匝数。
线路图
这里的簧片开关和相关部分保持与以前的LED版本相同，并与4033计数器模块的输入相连接，以响应每个变压器绕组数所需的数字触发。
嗨，我亲爱的4033b引脚3这个电路是vss(-)所以相同的其他计数器电路引脚3是VDD(+)它是你没事
你好，亲爱的，你可以查看这篇文章，了解详细的pinouts
//www.addme-blog.com/ic-4033-pinouts-datasheet-application/
谢谢你，我很长时间都在关注你
先生，我可以不用零钱用FND560吗?谢谢你！
泽维尔，如果它是一个普通的阴极，那么它就会工作…
谢谢你！非常好你的网站，祝贺你
欢迎你! !
这个电路的量程(计数)是多少?为什么6个led显示屏不是3个或4个
显示的LED照明只是举个例子，实际上，LED将根据瞬时绕组数顺序点亮
上面的图表显示红色led在其他led之间。它的目的是什么，它的功能是什么
明亮的LED表示10个LED中被照亮的LED，这只是一个例子，表明如何在LED在3个IC输出中顺序移动的任何瞬间被看到照亮的LED。
