经皮电子神经刺激（Tens）是通常称为使用非武装或非侵入性的浅表疼痛的术语。
经皮电神经刺激是如何起作用的
研究表明，TENs有助于控制外周和中枢机制的疼痛。中枢机制包括脊髓和脑干区域，已知这些区域包含阿片类物质、血清素和毒蕈酸受体，可以使用TENS实施有效刺激。
周围区域数十可能有助于诱导对阿片类和α2等受体的镇痛作用
去甲。
该过程包括通过患者皮肤表面电极应用极低直流低频脉冲来激活预期的疼痛控制。
该方法可以尝试应用从低至10 Hz到50 Hz的不同频率范围。
电路可能试图在两种模式中的第一个被感觉强度模式,病人能够感受到强烈的影响但没有运动收缩的感觉,第二是通过电动机的高强度模式收缩诱导,但没有任何疼痛或相对强烈的感觉。
通常，高强度模式是通过高频刺激实现的，而电机强度是通过相对较低频率的电流实现的。
然而，研究表明，镇痛效应可以通过上述任何一种模式来释放，而不管频率、强度或变化。
更准确地说，低频TENs可能负责启动脊髓和脑干中的μ-阿片受体，而高频TENs可用于激活相同区域周围的δ-阿片受体。
进一步的发展表明，由于血清酮，去甲肾上腺素能，毒蕈碱和γ-氨基丁酸（GABA）-ergics（GABA）-ergics（GABA）-ergics的作用，数十的应用可以有效缓解疼痛
用低频率或高频率TENs在患者皮肤上进行镇痛。
您也想读到这一点电子针灸概念

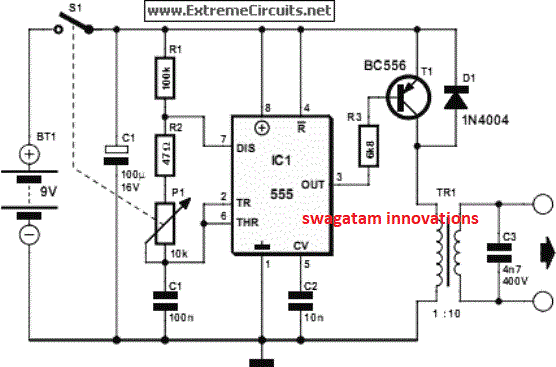

一个简单的经皮神经刺激电路可以在上图中看到，使用工作马IC 555配置在其标准稳定模式
P1用于在用于实现上述所解释的数十的输出频率的脉冲宽度的脉冲宽度的变化结合产生多个频率输出范围，用于在供电电压水平处产生数十，以获取最大效率。
该变压器可以是任何普通的无线电输出音频变压器，或通过在一个小的EE铁氧体铁芯上缠绕10:100匝36 SWG超级漆包线制成。
变压器的输出可以布置成微小的突出的铜探针，不是太锋利，但足以在皮肤上产生轻微的挖掘印痕，并可能被一些合适的内聚带包裹在受影响的区域。
2）多个神经刺激的数量
以下线路是本博客的一位忠实访客所要求的，如下所示:
“我正在寻找一种电路解决方案，或许可以利用一对条形/点图显示IC，并将每个触发输出转换为足够高的电压，以刺激神经末梢。
神经末梢通过导电针(不锈钢)连接，与神经末梢亲密接触。当我放松或躺在床上时，我的腿就会痉挛地“跳”起来。
如果没有他们有任何帮助，我一直到了一些专家。我一直在阅读t.e.n.s.并相信这可能值得一个实验。显然很多人都遭受了这一投诉。
我的想法是，如果我向神经末梢输入一个低幅度的可变信号，持续的低刺激可能会压倒引起肌肉立即收缩的大脉冲。我相信这值得一试。”
线路图

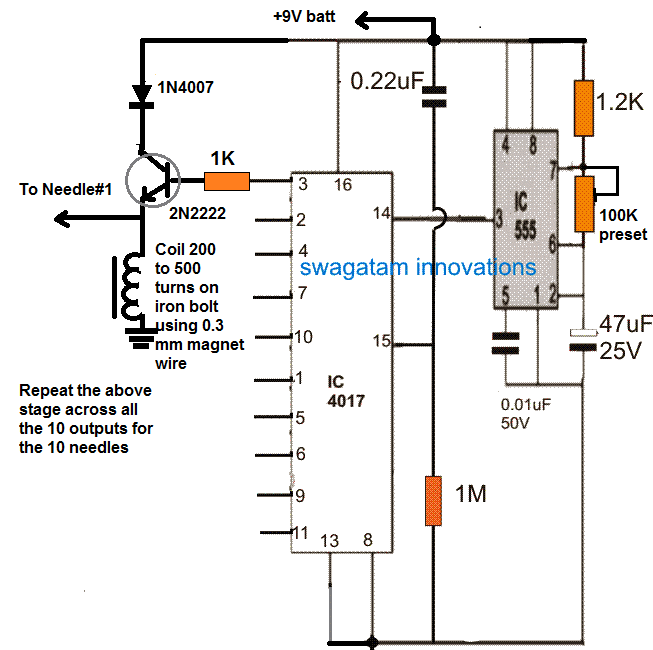

该电路是基于一个简单的IC 4017和IC 555顺序点式驱动电路。IC 4017的输出在其10个输出上创建一个运行或排序的高逻辑脉冲，以响应由IC 555在其引脚#14稳定产生的时钟。每一个输出都配置一个晶体管/电感电路，充当一个小型升压转换器，并将9V脉冲转换为低电流100V或120V短脉冲。
所示的末端可以与10个单独的针整合，以进行预期肌肉区域所需的经皮刺激。
可以通过调节100K预设来控制脉冲宽度和频率。
警告：上面给出的线圈尺寸和电压只是假设值，没有得到确认。在实际应用该设备之前，可能需要经过合格的医学工程师进行认真的实验。
Olá Swagatam, bom dia。
在没有交通的情况下（10:100伏特36 SWG），我们可以通过一条线路来实现这一目标。
你有第一性的吗?
你能帮我个忙吗?
战fio城市搜救吗?
AgraDeçoSePuder Me Ajudar
oi joao，aqui 1意义Aproximadymenteigualàtensãodealimentação，entãosse a suatensãodealimentação12，vocêpode usar 12 enrollatementos para o lado mencionado 1 e 12 x 10 para o Lado Mencionado 10
你好哈立德爵士谢谢你，非常感谢回复先生，我试着发送消息，但我陷入了Captche答案。我替换C2到103 PF磁盘类型不起作用，但是我改变了TR和帽1UF电解质和坑LED系列串联，当减少亮度亮起时，亮度变低，如果罐转向高亮度变高，那么LED闪烁在变压器上继续闪烁。有些像振动，但我触摸没有什么我的感受所以你建议先生请帮助等待回复，谢谢我将回到结果。
你好哈立德,
请降低频率到短脉冲，通过增加电容值到100 uF，并调整壶得到最低的开时间和最高的关时间。
使用PNP的收集器串联的LED / 1k确认，并在检查此操作时卸下变压器。
确保脉冲短，并且在短脉冲期间LED亮度高。
一旦确认，将LED/1k替换为变压器，并检查输出是否产生少量冲击。
或者连接一个霓虹灯它还必须按照555脉冲在短脉冲闪烁
如果仍然没有，那么您的变压器可能有故障。
您好，khalid Again先生，非常感谢您的回复，先生，我在tr底座和ic的pin3之间连接0.47uf非极性，因为未找到0.22uf uf uf，但如果二极管出现故障，仍然会产生与兆欧表或vcp vcr电源中相同的冲击，并且当我们连接到vcr主体时，会产生与之相同的scock。因此，我在pi系列中安装了7w 24欧姆和5w 240欧姆电阻n和tr，肖克没有减少，在触针和变压器输出之间，加上这两个电阻也不会影响其发出清晰的冲击，而akso对于c2，我尝试了100uf 10uf 220uf 0.1uf 0.22uf，但如果我们尝试一些，冲击仍然会减少，可能会开始在椅子上跳跃。那么你的建议是什么，我只是最霍布斯的，我不知道ge的任何计算或设计。这是你给了一些知识，所以现在我明白了一点感谢你的帮助也。而且我删除了9v变压器，并检查了9v电池电池电池已低于8v，但仍有给予shoch没有减少，所以请帮助下一步等待答复感谢。
谢谢你Khalid，防止电击的最简单的方法可能是在晶体管的集电极上放置一个10k的电阻。请尝试一下，看看有什么反应。
非常感谢swag，我将建立这个电路并有一个发挥，我会让你和你的读者知道结果。干杯，塔帕德·利特肯
谢谢Ken，祝你一切顺利!!干杯
嗨，去年在我的年度项目展览上，我根据你的网站制作了滴示器。
今年希望你给我推荐一些像新的和罕见的东西。
很高兴我的项目能帮助你。如果你能暗示一下应用领域，我可以试着提出一个想法。
这是工作吗?
在哪里放置电极？
有视频吗?
亲爱的斯瓦塔姆，我有个要求。
我认识的一个聋哑男孩即将大学毕业，即将找工作。他经常感觉不到手机和闹钟的震动，这给他带来了问题。我想设计一个“震动警报”，让他连接到他的手机(可以通过耳机插座或蓝牙连接)，这将使他意识到，然后他可以给打电话的人发短信。我在考虑调整一下神经刺激器。你的想法好吗?提前谢谢。我的职业是医生，DIY爱好者，你的作品的大粉丝。
谢谢Vishwanath博士，我认为这可以通过一个廉价的蓝牙耳机设备来解决。我们可以修改它，去掉它的耳机，用电容把末端的电线接起来，这样电容的末端就能接触到男孩的皮肤。
一旦设备与手机配对，铃声将与蓝牙连接，并以微小的振荡电流激活电线末端，这将在男孩的皮肤上产生刺痛感，提醒他重新调整电话级别。
让我知道如果你有进一步的问题，我很高兴你喜欢我的网站和帖子。
你好，请让我知道正常的脉冲发生器电路555 ic可以代替这个?我的意思是，有没有可能使用脉冲发生器电路，用绕组代替LED ?
嗨，上面的电路是一个普通的IC 555脉冲发生器，因此任何类似的电路都可以使用…但由于它是一个医疗设备，我不能建议太多，最好从专业人士那里确认…电路中没有led
你好先生，你khalid怎么希望你没事。我用IC 555制作第一电路，我用移动充电器制作了小型变压器，我卸下了它的绕组并将100吨和10吨输出，我用它为第一电路渗透变暖但是在探针上我没有任何东西。我没有任何东西。我没有任何东西。我没有任何东西。我不觉得在探针上的探针我不觉得我没有任何东西。我没有任何东西。我没有任何东西。我不觉得在探针上的探针我不觉得有任何东西.i检查IC Pin3左右7V伏。所以如何知道电路工作。我需要你的帮助，请回复谢谢。
哈立德，你确定IC振荡正确吗?请断开变压器，检查LED/1k的集电侧，并将C1换成100uF，如果LED闪烁，则IC 555工作正常，然后可以恢复到之前的配置。
顺便说一下，10:100可能还不够，你可能需要尝试10:500的配置来获得次级的震动。
你好哈立德先生这里,我检查了10 k的工作继续不闪烁,几颗电压0.107这足以使变压器工作或集成电路可能有缺陷,因为555年ic pin3的电压7.5伏,当我把变压器有几颗,但只有0.107当我连接变压器的几本零伏特什么可能是问题，我生产500吨的初级和二级10吨。我需要你的帮助，等待回复，谢谢。
哈立德，你把C的值增加到100uF了吗?你必须将频率降低到几Hz才能看到LED闪烁…
如果LED仍然不闪烁，那么您的IC稳定电路可能有问题，或可能有故障
哈立德先生你好，非常感谢你的回复，先生，你是一个天才，非常非常了不起的人，你到处传授技能来教育像我这样的人，谢谢你，上帝保佑你。先生，我把c1替换为100uf, led闪烁，那么接下来的变压器应该是音频变压器，还是什么，因为我尝试了500吨的输入和10吨的输出，但没有工作，你的建议先生，请回复，等待回复，谢谢。
哈立德，如果LED有100uF电容闪烁，说明IC 555工作正常。
现在用同样的LED设置，尝试改变壶，并检查它是否在LED上产生不同的闪烁速率，在on /OFF时间…这将证明PWM控制工作正常。
确认此后，您可以使用0.1uF替换100UF或尝试较小的值，如0.01UF，并检查变压器上的响应。
确保电路使用9V电源输入，而不是9V电池。
也可以用8550或2N2907等替换BC557。
并且，保持LED与晶体管基线串联，为晶体管....提供完美的OFF开关LED的阴极朝向IC的引脚，阳极朝向晶体管的基极。
另外，在晶体管的基极/发射极上连接1k。
您好，哈立德先生，非常感谢您的回复，先生，我用100uf检查了led，短脉冲和高亮度led工作良好，我用led更换了变压器，但变压器不工作，对于变压器输出，我连接了霓虹灯led，但它不工作。我连接了一个带二极管的霓虹灯led灯泡，并接地变压器的位置，但是霓虹灯灯泡很好。那么你的建议是什么？请需要帮助，等待你的答复。谢谢。我会带着结果回来的。
嗨，Khalid，使用普通降压式0-6V/500 ma 220V或0-12V 500mA/220V变压器，并检查响应，它会在220V侧产生轻微电击，如果发生，则您以前的变压器可能出现故障。
您好，哈立德爵士，非常感谢您的回复，您是一位天才，非常善良的人，您为我们提供了技能非常感谢，先生，我放置了06v 500ma变压器，是的，它的控制震动，最后，对于这个220v 06v 500ma变压器，c2电容100uf或1uf或0.1uf的值应该是多少？电路工作正常，我想附上一些smaI’我将随函附上封盖c2的价值。谢谢回复以完成此项目。小心。
听起来很棒，khalid，很高兴你终于达到了要求的结果。低值电容器会导致频率增加，在变压器上产生一个连续的220V AC，而增加电容器会以短脉冲形式产生相同的频率……因此这将取决于你的应用要求。
顺便说一句，你可以通过增加一个适当计算的高值电阻与1k电阻串联来减少电容器，同时仍然获得低脉冲频率。
但请记住，严禁将此220V用于皮肤刺激。你可以试着通过在晶体管底座上增加一个0.22uF电容来减少影响。
先生你好,谢谢非常感谢回复哈立德先生这里我把10 k几颗和变压器之间现在的冲击是0我碰触头不觉得我改变了c2与100年佛罗里达大学22 uf和10 uf但并不感到任何触头和0.22 uf仍然连接在seiries pin3 ic和基础。我认为很小的冲击操作系统必须模拟比赛的训练我们现在就做，或者我们可以减少10k电阻的值并尝试。请需要你的建议，请回复，等待回复，谢谢。
你好，哈立德，为了获得微弱的刺痛感，你可以继续减少10公里，直到你得到效果。
你可以使用一个10预设代替电阻器，并调整它，直到达到结果
哈立德先生您好，非常感谢您的帮助和回复。我尝试了5k的罐子，之后我将尝试10k，但现在效果很好，非常令人震惊，但是对于c2，应该是什么上限，所以我将放10kpot，并将最终结果反馈给你，谢谢你的回复。
您欢迎哈立德，C2值可以根据您的喜好，具体取决于您想要的输出脉冲的速度有多快。
嗨Swagatam，
我正在询问。你的多输出数十。如果我想要构建10 x输出，我需要它，我需要10（1n4007，1k pot。，2n2222，电感线圈）。我希望这是一种针灸针刺激器，输出具有鳄鱼夹在末端，每个输出2，我假设是（+）和（ - ）。在我拥有的旧单元上，有4个输出可调，所以可以连接到8针。你的针＃1输出，这是一个（+）输出，在哪里是（ - ）？如何在2个输出电线中连接1？
我是澳大利亚Qld的脊椎指压治疗师/针灸师。
你好Greg，是的，你可以将变压器的输出分成10个单独的终端。变压器可以是任何标准的0-6V, 120V或220V, 500 mA，或100 mA的变压器。
输出可直接从电路中使用的变压器的二次线获取。同样的导线也可并联用于所有其他打捆针。
然而，你必须测试脉冲的强度，以确保它不会对患者造成危险的高强度....
您好，斯瓦加坦，我来自泰国。我们希望您支持修改标准TENS电路，使其成为我们在频率和电流方面的定制输出。频率将高达1MHz，而电流输出将低至微安。
如果我们给你我们的参数或规格，你会帮助我们吗?
嗨，Don，也请注明您所要求的电压等级规格
你好Sawgwtam，谢谢你的回复。我们是通过你的邮件发送的。请调查并提出建议。
非常感谢你的支持，唐
嗨，唐，对不起，我找不到你的任何电子邮件，如果可能的话，你可以在这里提供电压规格，我会尽力为你解决它！
我只是重新发送它。你能重新检查吗？
非常感谢您的支持。
不
好的，我收到你的邮件了。我将在这里检查并通过评论对解决方案和图表作出回应。
在你们的说明书中没有提到探头所需的电压!
我再次通过电子邮件发送电压输出。谢谢您的支持。
不
是的，我看到了，我会尽快去做的……
好的，这是一个简单的设计，您可以尝试满足您的基本规格：
如果您还有疑问，请告诉我
美好的一天Swagatam,
我是一名四肢瘫痪者，最近看到了一些研究，研究人员在脖子上外部安装了一个刺激器，以帮助瘫痪的手发挥作用。它在90毫安时使用10Khz。研究人员不会透露更多细节。
你能帮我一个用于这种设备的电路图吗？
谢谢你！
安迪
谢谢安迪，你提供的数据可以很容易地适应于任何振荡器电路的预期结果，但电压规格不提供，这可以是一个非常关键的元素，这一应用程序。所以如果能得到电压数据，我就能很快为你设计一个合适的电路。
谢谢你！
我还没有成功地找出电压。我只能假设电压和任何肌肉刺激器一样。
我确实找到了官方文件，其中提供了以下细节：
//www.addme-blog.com/wp-content/uploads/2021/02/spinal-chord-stimulation.pdf
好的，如果TCS电压可以与电路的直流电源相同，则可能只需通过IC 555电路即可实现，如下所示：
锅可以用来优化脉冲持续时间，而1nF电容可以得到最有效的频率输出。
输出引脚3的1uF电容和1k可以完全消除，输出引脚3可以直接用于TCS，以获得更强的TCS效果。
谢谢。我要消化
变压器的频率应该是多少?
这是一个非常机智的网站。感谢您创建这个信息。我在这页上有两个关于第一个电路的问题。
1.它是否可以被修改，以提供强直性刺激，可变电流高达70毫安(这是因为患者阻抗可以是可变的，所以需要一种方法来做同样的事情)，如果是这样，哪些组件需要修改(或添加)?我最初认为它可能与更改转换器一样简单，但我在LTspice中的模拟(很高兴与您共享该文件)表明情况并非如此。
2.频率方面也有同样的问题，能否对其进行修改，使其在80至100赫兹的频率范围内提供破伤风刺激?
任何见解都将受到赞赏。
再一次感谢您
谢谢你喜欢这个网站，然而，因为我不知道很多关于破伤风刺激，它是很难为我提供任何有用的建议在这个主题。
谢谢你的快速回复。强直性刺激只是当按下开关时，一系列脉冲的一个花哨的名字。例如，振幅为30毫安，频率为100赫兹的电流脉冲，只是一个信号，它由一串30毫安高、间隔10毫秒....组成变压器的次级负载为皮肤阻抗....希望有帮助。

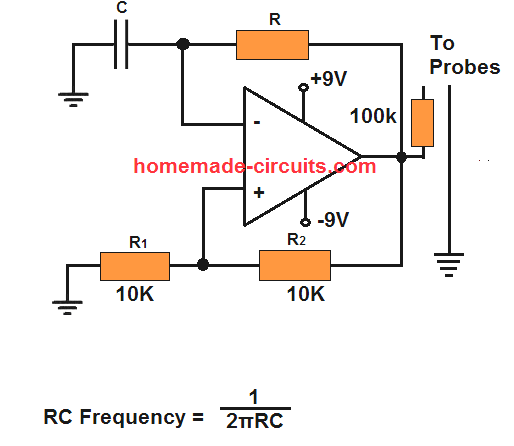

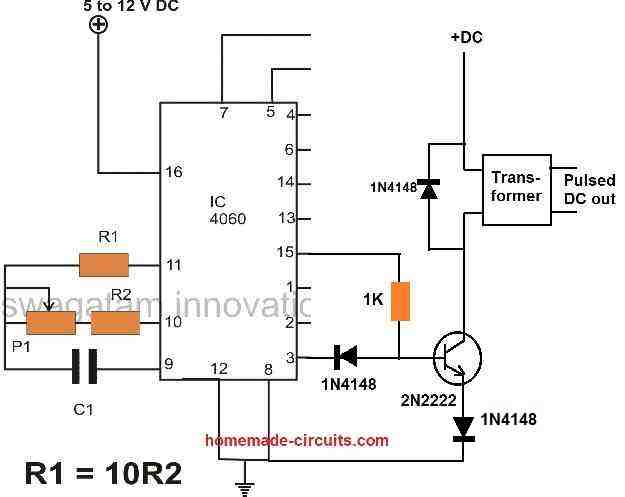

好的，在这种情况下，也许可以通过以下方式实现：
你也可以尝试其他输出针出组合来产生各种不同的脉冲频率序列。
感谢您的及时回复。我一定要试试。再次感谢您对本网站的维护
这是我的荣幸！
