在这篇文章中，我们试图研究一些创新的解决方案，这些解决方案可用于在电源故障期间暂停计时器IC的计数过程，并在电源恢复时重新启动该过程，确保计时器连续工作而不出错。这一想法是阿伦·德夫先生提出的。
技术规格
我需要一个定时器电路，它应该激活一个继电器确定的时间间隔，然后停止它，直到一个手动操作被检测到…
做这个电路的主要目的是给我的笔记本电脑或手机充电，让它只充电几个小时（比如最多4小时）。。。。。。
此后，充电立即中断。。。。尽管主要目的是充电，但我也希望根据用户的时间决定将其集成到操作特定电气设备中。。。。
如附图所示，使用继电器切换交流电压可轻松实现这一点。。。。。
但这方面唯一的问题是：
每当在其(定时器)工作期间发生电源故障时，CD4060 IC自动复位，当电源返回.....时，定时器从开始开始计时
因此，有没有想过在电源故障期间暂停该IC的工作（计数），并在电源恢复时从该点恢复，以确保连接的设备仅在用户定义的时间内工作？？
电路图
设计

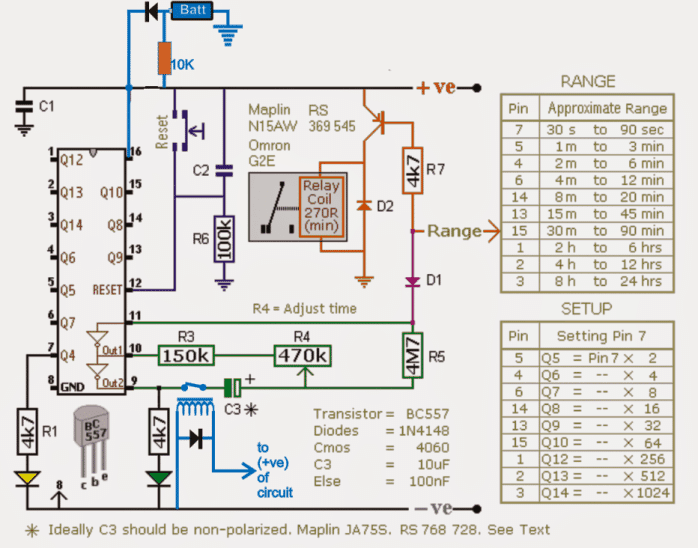

上述4060定时器电路的改进版本可在以下示意图中看到。该电路在电源故障和恢复期间分别具有IC计数过程的自动暂停和重启功能。
蓝色部分是插入的修改，我们可以看到通过二极管在IC引脚16处添加了备用电池，在IC引脚9处添加了继电器。
由于电容器C3负责在计时器充满电时启动计时器的计数过程，因此该部件可能成为计时器暂停/恢复的目标。
从图中可以看出，通过一对继电器触点(准确地说是N/O)将C3连接到集成电路的“热”引脚就可以简单地实现这一点。
然而，为了使上述实现工作，IC需要在主电源不可用时提供其基本工作电流和电压。
这是通过在IC引脚16处通过隔离二极管向IC添加备用电池来实现的。
相关的10K电阻确保电池持续获得所需的涓流充电，只要电源继续存在。
首次接通电源时，引脚9处的继电器激活并连接线路中的C3，以便IC能够正常启动并开始计数过程。
在电源故障期间
在主电源故障的情况下，电池接管IC并以不间断的方式保持IC供电，同时IC引脚9处的继电器断开C3与线路的连接，以防止电容器通过引脚9失去存储的瞬时电荷，这可确保在电源恢复之前，经过的时间段在电容器内锁定在特定时刻。
主电源返回C3的瞬间通过继电器与电路连接，使其能够准确地从其停止的位置恢复计数过程，而不是从零开始，否则，如果不包括上述MOD，则会这样做。
上述也可以同样地在其它定时器IC中实现，例如ic555单稳态电路或ic4047、ic556ic4022等。

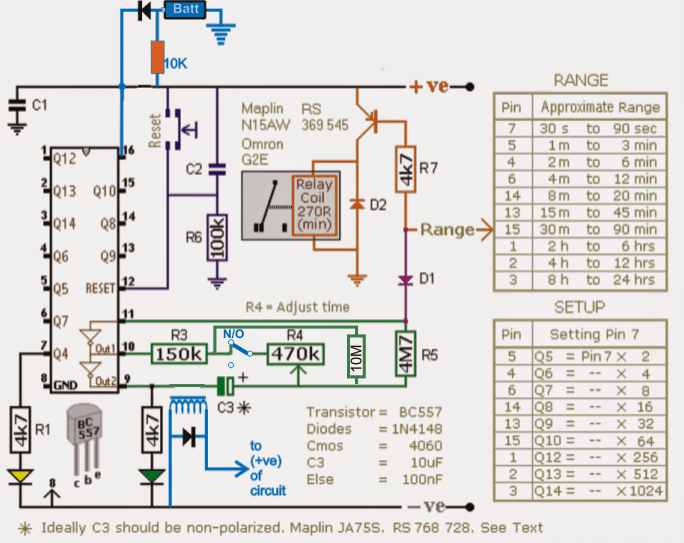

正如评论中所讨论的，上述设计可能存在一些限制和缺陷，下面给出的图表中可以看到一种合理的方法，希望允许最小差异，不超过1%+/-。参见R4上的蓝色继电器连接和高值10M保持电阻器。
设计#2：带存储器的定时器电路
这篇文章解释了一个定时器电路，它被编程为每隔60分钟循环一次，以便持续浇灌田地。它还包括一个时间“记忆”功能，可确保计时器在电源故障期间“记忆”计数，并在电源恢复时从中断的位置重新启动。这一想法是西瓦先生提出的。
我想利用基于在线交流电源的钻井泵地下水。
第一阶段：
1） 计时器A从零开始，以60分钟（1小时）结束。2） 提供给3级承包商线圈的输出电源。3） 计时器A应在其停止的位置恢复（例如：成功运行10分钟后停止，应从10分钟恢复，直到步骤1完成）4）完成60分钟后，计时器A将停止，第2阶段将开始运行。
第2阶段：
1） 计时器B从零开始，结束时间为60分钟（1小时）。2） 计时器B将内置电源（例如：AAA大小的可充电电池）3）完成60分钟后，计时器B将停止，第1阶段将开始运行。
第三阶段：
- 用于允许交流电源的三极接触器。2） 从定时器A电路接收的接触器线圈电源。--------------------------------------------------------------一） 我们地区经常停电。二） 无法在所需的间隔时间内运行泵。三） 仅供农业使用。四） 在电源故障期间暂停计时器可能很难使用分立组件。五） 向我推荐在线提供的任何其他组件。六） 我准备好买了。
工作原理
可能不需要第2级定时器电路，因为第2级可单独用于实现电机的60分钟开/关循环。
设计中的主要挑战是暂停计时器IC，以便计时器电路能够在电源故障期间自行冻结，并在电源恢复后从同一点开始计时。
这似乎有点复杂，因为IC可能需要某种内存功能来记忆和保留因电源故障而停止的时间段。
然而，通过一个简单的技巧，实现上述时间暂停效应可能并不复杂，只需在电源中断期间切断一条定时电容引线，然后在电源恢复后将其连接回来即可。

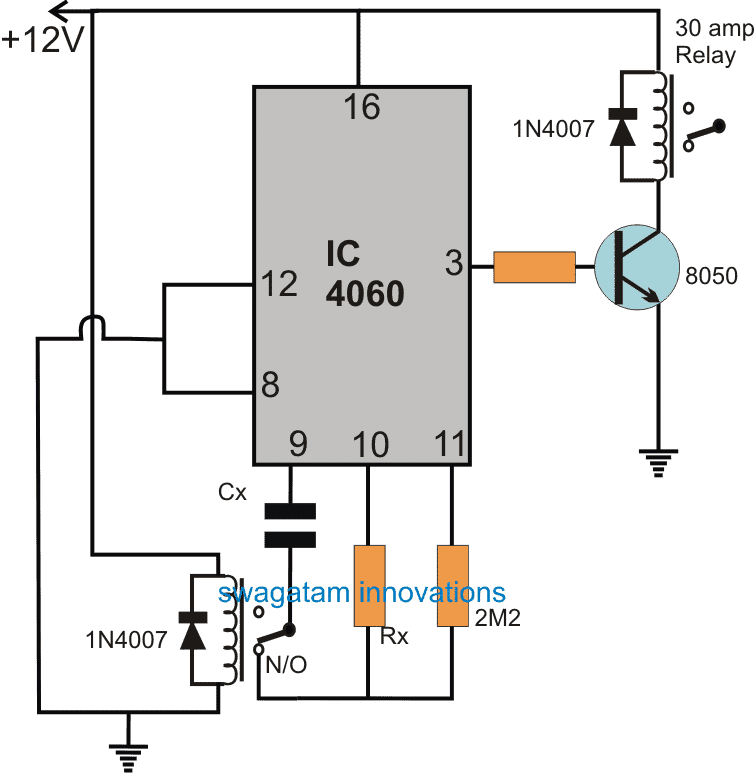

下图显示了设置，希望能够在定时器电路中执行预期的暂停效果。
电路图
这个设计只不过是一个设计简易ic4060定时器电路. Cx和Rx构成其定时组件，这意味着按比例改变这些组件的值会改变IC引脚3处的输出频率定时。
可以看到，一个小电流继电器与IC的定时电容器相连，其触点在正常操作期间或当市电可用时保持电容器与电路配置连接。然而，在没有电源的情况下，该继电器会迅速切断电路中的电容器。
由于电容器内的电荷含量从根本上决定了IC输出的延时周期，因此断开电容器可以使电容器内的电荷含量保持不变，直到电源恢复。
一旦电源恢复，IC读取并响应电容器内的可用电荷，并从停止的同一时间段开始计数。该系统确保IC从因电源中断而停止的位置恢复。
定时器的输出引脚#3与一个30安培继电器级相连，该继电器级可配置接触器装置，用于必要的泵触发和在指定时间间隔浇灌农场。
定时器电路设计为通过Cx和Rx值设置的时间延迟来循环接通/断开，可使用本文中给出的公式进行计算简单的4060定时器电路文章:
嗨，我有一个12v电池充电器。当我拿到它时，零件不见了。我希望您能帮助我了解c5、c7、t1和t2的值。除了我在照片中看到的以外，我找不到其他信息。谢谢你的帮助。
https://drive.google.com/file/d/1dCaWGQtOSNfCBIuUcDx7TgJxDp5hgF-Q/view?usp=drivesdk
您好，G驱动链接未处于“共享”模式，因此我无法访问它，请将其更改为共享模式…
你好赃物

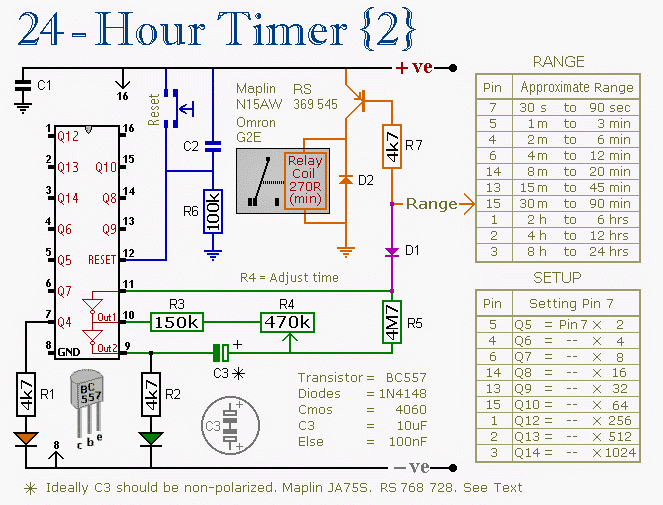

我有一个关于24小时计时器的问题。
这一刻，我用他们为我的水族馆灯安装延迟电源进入音量控制器。
我的问题如下，是否可以用功率晶体管或mosfet替换继电器，以切换最大1.5到2安培的电流。
我使用24小时计时器2进行此安装，它工作正常，但我想使整个安装更紧凑一点，这样它将适合在一个正常的住房。
如果这是可能的，您可以在de图解中举例说明如何做到这一点。
继电器由正极电源线切换，如果可能的话，我希望保持这种方式。
我希望你能帮助我，因为我自己也尝试过，但没有成功。
继电器现在由BD140晶体管切换，更换继电器需要切换另一条电源线，而不是定时器使用的电源线。
提前安装坦克。
约翰。
Hi Johan，mosfet或BJT可能无法提供良好的结果，因为IC的定时电容需要双向操作，因此控制开关也需要双向。

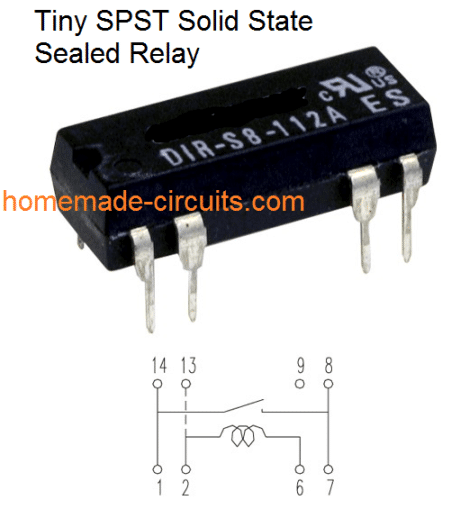

可能是一个小的SSR可以尝试代替继电器。我宁愿使用一个继电器，它的尺寸可能非常小，如下所示：
//www.addme-blog.com/wp-content/uploads/2018/09/tiny-ssr.png
你好
糟糕的是，它不会工作，因为我想让它完全在一个20×20厘米的pcb上。
在这个时刻，它是30×20厘米，不适合。
也许它可以通过SMD和通孔元件的组合来实现，但我不太擅长SMD焊接。
谢谢你帮我查看，我一直在思考如何用另一种方式来做。
约翰。
好的，没问题，在这种情况下，你可以试试BJT NPN，看看它是否有效，幸运的是它可能有效，我不太确定！
Raja，如果不允许继电器工作，那么您的电池可能会持续数天，因为没有继电器的电路的电流消耗不超过5mA
在电池备份期间，通过电阻器将电池正极与电路连接，可以停止继电器的激活…10K即可。
8V就足够了
你好，拉贾，非常感谢！
如果您使用电池作为备用电源，那么即使在电源故障期间，也完全可以轻松地保持计数过程，而不会出现任何中断。
除引脚16连接外，无需对电路进行任何修改，该引脚16连接需要与电池精确连接，如图所示。
你好
我不知道该怎么问，但我想从下面的话你会明白我的意思。
“我想使系统（放大器）延迟通电5秒（可调）。在此延迟期间，另一个电路将工作led chaser。放大器将由按钮开关供电（无论是N/O还是N/C）”
工作：考虑以下事项；
A as按钮（带绿色/红色LED的开/关）
B作为负载效应（LED追逐器，10-12 LED）
C功率放大器（按下按钮后等待5秒）
一旦插入，系统将处于待机模式（红色LED亮起），当按下电源按钮时，B将仅开始工作5秒（可调），延迟期后，C将开始工作。B应保持关闭状态，直到系统重新启动。
这些电路可由6-12dcv操作，如有可能，首选单电源
您可以使用以下电路：
//www.addme-blog.com/2013/02/make-this-simple-delay-on-circuit.html
继电器极应连接到正极电源…N/C连接到追逐器正极，N/O连接到放大器正极。
需要使用ON/OF开关打开上述电路，此处可能不适用一键通。
一个led可以与带有1k电阻器的继电器线圈并联连接
亲爱的先生
你能把工作电路的原理图寄给我吗
电子邮件：阿里。alameh@hotmail.com
非常感谢。
亲爱的阿里：，
请查看上述文章中更新的最后一个图表，它可能会按照预期合理地执行实施…。
请检查一下你的杀手收件箱，先生。。
海先生……我给你发了一封邮件hitman2008@live.in) 2 &。。请检查一下，然后给我一个解决办法
你好，阿伦，
我明天再查…
问题终于解决了，先生…。。修改后的图表已发送给您…。请您检查一下
我已经回复了你的邮件！请检查一下，…
先生……我收到了您的回信……非常感谢…。。现在让我修改一下…。。我会尽快给你回复新的结果
不客气，阿伦！
好主意，先生…。。但为什么有必要知道电源关闭时间？？？
该电路设定预定的时间持续时间(例如5小时由2M2在锅处设置).....让我们假设主要失败后3小时.......停电时间为4小时.....然后，如果我们在不知道任何此类电力故障z将在不远的将来发生的情况下，将整个电路运行5小时，那么将发生以下情况:
情况1：定时器在3小时后停止工作（断电时），并在断电期间空闲4小时
情况2：定时器在断电期间继续工作，并将在2小时后关闭…
在这两种情况下，无论它是什么，为什么有必要知道电源关闭时间？
是的，主电源关闭时间不能使用，在这里没有任何作用，我只是快速地思考并试图提供一个可能适合的补救类型的例子，这不是我的最终想法或设计。
我需要一些思考....
独立日快乐，先生…。。
希望你已经阅读了我的上一封电子邮件…另一件事要告诉你的是；我还通过在电源故障期间向二极管D1发送一个可能的信号来测试该电路…。。它起作用了……但有时，即使在电源恢复后，给定信号仍被锁定在二极管侧，这与我在电子邮件中讨论的问题类似……而且，无论何时，只要它起作用，暂停状态后的剩余持续时间就不会达到目标时间
我还没有检查你的电子邮件，很快就会检查…
我们必须找出解决这个问题的方法……可能是添加另一个电路，将电源关闭时间与4060设定时间相加，以补偿损失的时间……诸如此类。
我已经给你发了一封关于这个计时器的邮件…。先生，请你检查一下好吗？？？？
先生，这个配置。永远不会起作用…。。我已经实际测试过了…。。因为，每当电容器端子和IC引脚9之间的接触在电源故障期间切断时（保持IC在辅助蓄电池电源下工作），IC引脚11处的电压会自动变高，从而停止计数……但问题是，即使在电源恢复后，该引脚仍保持高状态，即使电容器触点再次与引脚#9连接，仍保持振荡停止……因此需要重置以开始新的计数
Arun您可以尝试用继电器触点更换IC的引脚10，而不是引脚9，并查看IC的响应……因为根据IC的内部示意图，此修改可能导致振荡锁定，并阻止电容器进一步放电。
先生，我已经按照您的建议尝试了所有的方法……但是，即使在电源恢复后，IC中的振荡仍会冻结在暂停状态…。如本文所述，从IC引脚#9断开电容器引线也没有给出预期的结果…。在这种情况下，IC也处于冻结状态…。
我注意到的一件事是，当电源故障持续时间很短（比如1 mnt）时，CD4060中的振荡正在恢复…。在所有其他情况下，IC无法恢复其振荡…
阿伦，在我亲自检查之前，我不能说太多。同时，你可以通过断开电容器与555 IC的连接来尝试同样的方法。如果它能工作，它的时间可以很容易地放大4040集成电路获得任何延迟持续时间
非常感谢您，先生…。但我在断电时给二极管D1发出了正信号，从而达到了所需的功能。
但我真的不需要这种可充电电池来在断电的情况下为整个电路供电…。我唯一需要的是一个正常的可重复使用的9伏电缆用于此目的…因此充电是没有必要的。。那么你能帮我确定如何在这个电路中使用这种电池吗…。。我可以用一个二极管吗？？将更改配置。在这种情况下，电池D使用二极管连接到上述电路，在主电源存在期间，阻止来自电池的直流电压流向IC？？？
还建议一种合适的解决方案，以便在电源故障期间向二极管D1发出可能的信号…。我使用了一个简单的逻辑，通过参考您的一个LED应急灯电路（在下面的链接中给出）…在进行此类修改时，IC停止进一步振荡并暂停…但真正的问题出现在之后…当电源返回时，IC继续处于冻结状态…。。
4.bp.blogspot.com//-TE9jiuDHtyM/TuWsC3jIL5I/aaaaamg/84UEd0gQ2hg/s1600/使用6伏电池的应急灯电路%252C Image.jpg
我已经使用了这个配置中的逻辑。在电源故障期间用正极信号切换二极管
阿伦，如果你已经采用了PNP触发方法，如上述链接所示，那么二极管正应该被抑制，允许IC恢复其时钟?
当市电返回时，请尽快确认电池正极是否被PNP阻塞。
您也可以在图中所示的相同位置使用普通9V电池，只需拆下10K电阻即可，因为现在不再需要它。
如果可能的话，我会尽快更新上面的文章
PNP发射器的正极应直接来自电池正极，集电极通过二极管1N4148连接至IC的引脚11。
使用的电池尺寸（电压）是多少？定时器电路的最大电压是多少？直流还是交流？
9V PP3充电式。最大电压为16伏直流电
电路图中电池点的9伏直流电源对吗在有交流电源的情况下主电源的电压是多少?我的意思是，当我的负载由交流线路运行时。
负载可以是任何灯泡、风扇、冰箱，它与电路的直流部分无关。
