温度-电压转换器电路

这篇文章解释了一个使用IC LM317的简单温度-电压转换器电路。这个想法是本博客的一位热心成员提出的。

技术规格

我有eurotherm TS200A温度控制器。这是基于晶闸管的。

这需要0-5V的控制电压。我想要一个温度控制电路，当温度为25摄氏度时，电压为0V。温度将控制电压从0-5V降低。

请提供电路图。

非常感谢。

设计

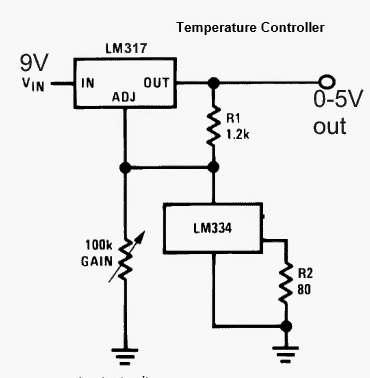

建议的温度-电压转换器电路的简单布局如下图所示。

作为精密温度传感器芯片的LM334配置有另一精密电压调节器IC LM317电路，形成精确的线性温度-电压转换器电路。

增益罐和R2可以调整和实验，以达到所需的温度电压比。

根据要求，25摄氏度时的电压必须为0，这可以通过在指定温度下创造气氛来实现，然后调整电位器，使输出电压为0伏。

上述调整有望使LM334周围温度每降低4.16度，输出产生1V增量，这也可能需要一些调整。
