螺柱查找电路-找到隐藏在墙内的金属

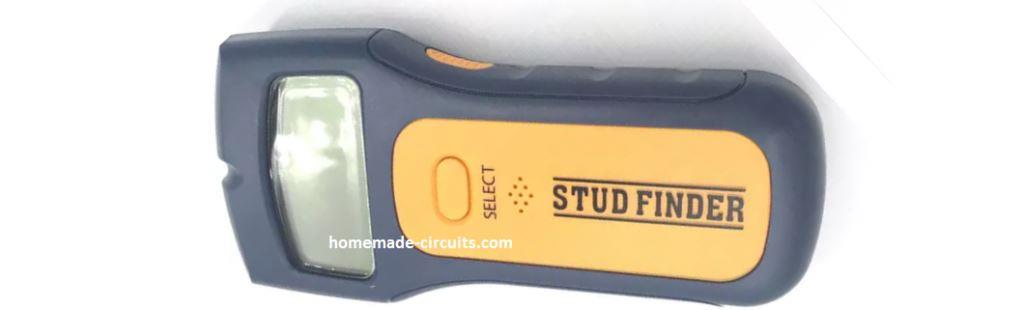

螺柱探测仪是一种电子设备，专门用于扫描混凝土墙壁和定位金属物体，如钉子、螺栓、管道，隐藏在墙下。

下面的文章解释了一个非常简单的双晶体管金属探测器你可以用一两个下午的时间把它们组装起来，并且可以连续使用几个小时。下面显示的电路可能不会为你找到金矿，或任何其他宝藏。

尽管如此，它可以帮助发现墙壁上的电缆和嵌入的钉子，或地板下的金属管道，而且几乎不花你一分钱。

电路是如何工作的

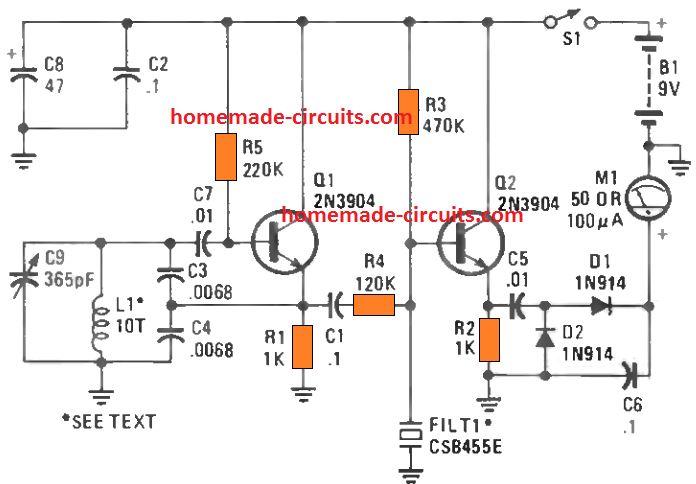

参考下面的原理图，晶体管Q1 (2N3904 NPN器件)被配置为一个简单的LC振荡器电路。

L1、C3、C4、C9等元件的值决定了电路的工作频率。

振荡器的输出通过电容C1和R4提取，并发送到一个455 khz的陶瓷滤波器。

一旦振荡器调谐到滤波器的中心频率，滤波器就开始像并联调谐电路一样工作，并开始在R3和R4的交界处产生高电平455 kHz信号。

这个调谐的455 khz信号然后应用到晶体管Q2，设置为发射极跟随器。Q2的信号输出(从其发射极引脚获得)随后通过整流二极管D1转化为直流，

在此之后，频率馈送到指示表M1(一个50到100 ua的表)。的振荡器的阶段调谐到非常接近滤波器的中心频率，仪表显示读数接近刻度的中间位置。

然而，只要任何一种大于BB(7毫米)的金属物体接近回路，根据金属的规格，仪表的读数可能会显示出改善或减少。这种寻柱器电路可以识别几英寸外的硬币或在地面上大约5英寸处的d电池。

如何制作搜索线圈

搜索环或线圈包裹在一个小直径的former，这是理想的跟踪较小的尺寸的物品从近距离，然而一个更大的环或线圈可以定位更大的金属，隐藏更深。

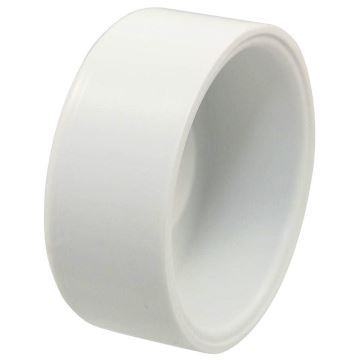

一个4英寸PVC下水管的塑料端盖(通常在几乎任何管道供应柜台都可以买到)可以用作搜索回路的线圈筒管。

这是由使用26 SWG超级搪瓷铜线紧密缠绕10圈构建的。这应该是缠绕的底部部分的结束帽，然后固定牢固使用大提琴胶带粘在地方。

电路元件可以组装在滑板上，并且应该装在一个金属盒子里。电容C9可以只是任何可变电容，你可以从和旧的收音机抢救。

计规范

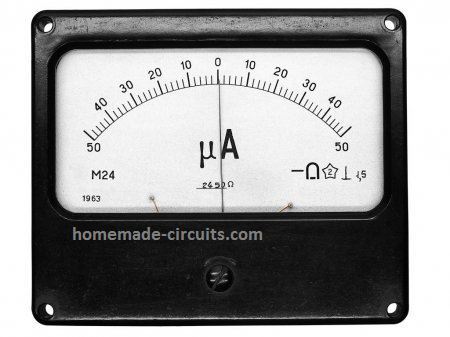

指示仪表是普通的50µ如下图所示的电流表。

如何选择陶瓷过滤器

许多不同的455千赫陶瓷滤波器已经在电路中进行了试验，几乎所有的滤波器实际上都表现正确。搜索线圈或回路需要定位至少一英尺，从单位的组装盒。

这种分离距离应该使用非金属手柄或轴来实现。木钉杆是一个不错的选择。搜索回路和盒子内的电路可以通过一组扭伤的两根未屏蔽的电线连接起来。

如何测试

如果由于任何原因，你无法获得一个表偏转，而调整可变电容C9，这个问题可能只是由于振荡器阶段，只是可能没有在滤波器的频率调谐。

为了检查问题，你可以使用频率计单元可以是，并将其与Q1连接，以确定可能存在的信号(如果有的话)。或者，如果不能使用频率计，你可以使用普通的AM接收器，将电路振荡器调到二次谐波。

例如，如果电路的振荡器运行在500 kHz，调整你的广播到1兆赫，你应该能够听到载波传输响亮和清晰。如果振荡器的频率趋于非常高，放置一个电容平行于C9。

如果发现频率传输过低，可以降低C3和C4的值。此外，如果仪表偏转不能达到满量程，您可以尝试降低R4的值。

而且，如果您看到仪表指针在满量程上敲打得很厉害，您可以尝试适当增加R4的值。通过一些试验和错误，您应该能够很快找出最有效的方法来调整螺柱查找电路，以发现任何所需的尺寸和类型的金属物体。

调整灵敏度

电路的灵敏度可以通过调整调谐来提高，以便在搜索线圈附近没有任何金属的情况下，仪表在刻度盘上的稳定在50%左右。提议的螺柱探测仪电路将挖掘黑色金属和非黑色金属，通过触发仪表，在其中一种金属存在时最大限度地挖掘，在另一种金属存在时最小限度地挖掘。
