提出的太阳能热水器与电池充电器控制器电路解释了一个简单的方法，利用太阳能电池板的多余的太阳能加热水箱或游泳池或禽蛋室的水。正常情况下，该电路也具有自动太阳能电池充电器的功能，同时为家用电器供电。
了解太阳能充电
太阳能大量可在全球范围内提供，可自由使用。这一切都是为了铺设太阳能收集器或简单的太阳能光伏面板，并利用可用资源。
在这个博客和其他网站上，你可能会遇到各种高效的太阳能电池充电电路。然而，这些电路一般讲的是利用太阳能电池板来获取电能。
在运行时，所涉及的调节器/充电器稳定太阳能电压，使得输出电压适用于通常为12V铅酸电池的连接电池。
由于通常是太阳能电池板用于产生超过12V的电压，即约20到30伏，稳定过程完全忽略过多余的电压，该电压被分流到地面或通过电子电路取消。
在本文中，我们学习了一种简单的方法，即使在充电电池时也可以将过度的太阳能转化为热量，并安全地一起使用家用电器。
可以通过以下几点理解电路功能：
使用过量未使用的太阳能供暖水
在带电池充电器控制器电路图的给定的太阳能热水器中，让我们在阳光下假设连接的太阳能电池板的峰值阳光能够产生大约24V。
在图中，我们可以看到一对opamps位于太阳能输入和电池充电插座之间。
左侧的opamp基本地设置用于允许指定的充电电压到右手侧阶段。
对于12V电池，该电压约为14.4V。
RV1因此被调整，当输入电压超过14.4V时，opamp的输出变得高。
右边的opamp被指定为过充电切断阶段，负责监控电池的充电电压，当达到上限阈值时将其切断。
当U1B的非反相输入感应到较高的阈值并关闭对mosfet的正偏置，进而切断连接电池的电源时，就会发生这种情况。
然而，基本上是逆变器的负载保持操作，现在它开始导出来自带电电池的电源。
在课程中，如果电压降低即使通过几电压降低，则U1B再次将其输出恢复为逻辑高电平，并且再次开始被充电，同时允许连接的设备通过公共面板电压保持操作。
与此同时，正如前面所讨论的，U1A监测面板电压，就像U1B一样，当它瞬间感知面板电压超过14.4标记时，它将输出切换到逻辑高，以便连接的晶体管立即接通。
直流加热器线圈可以看到连接在集电极和晶体管的正极。
当晶体管导电时，线圈被分流通过直接面板电压，因此它立即开始变热。
线圈的低电阻从面板拉出大量的电流，迫使电压降至U1A设置的14.4水平以下。
这往往发生的那一刻,U1A恢复情况并切断了供应晶体管和过程快速波动,这样喂给电池的电压保持在14.4 v马克和加热盘管管理过程中保持活跃,因此其热变得适用于任何首选的目的。

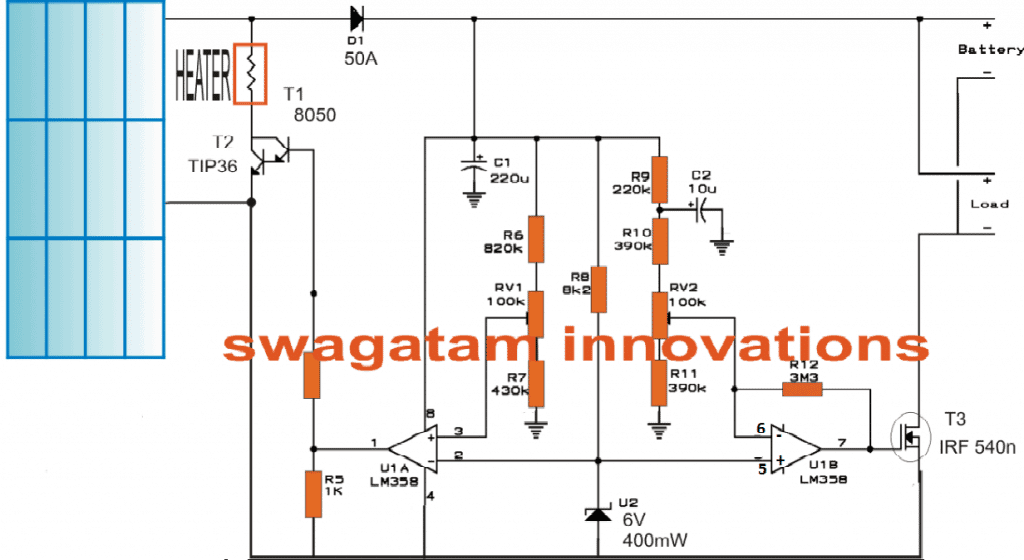

具有电池充电器控制器电路的太阳能热水器图
太阳能电池板过剩功率转储负载电路
要求：大家好，我想建立一个设备来限制从一个已经存在的5千瓦的太阳能系统向电网输出电力，我想要扩展这个系统。
我遇到的问题是，在冬天我们需要额外的太阳能电池板，而在夏天我们产生了过多的电力。
我们只能生产5kW的电力，因此需要大约10kW的太阳能电池板才能在冬季实现电力自给。
我在考虑利用电流线圈来感知被转移的能量量，然后逐渐切换到一个750W的电阻负载来吸收多余的功率，目标是将功率输出限制到4kW?
现有系统可以采用频率控制来限制面板输出，但夏季整体电源输出将太高。我们有一个在240V，50Hz的电源。
我正在考虑在时间段的短暂持续时间内负载检测到导出和切换电阻负载。
您是否对实现这一目标的现实和希望，直接的方式有任何建议？
设计
以上要求可以通过以下简单的概念来实现:

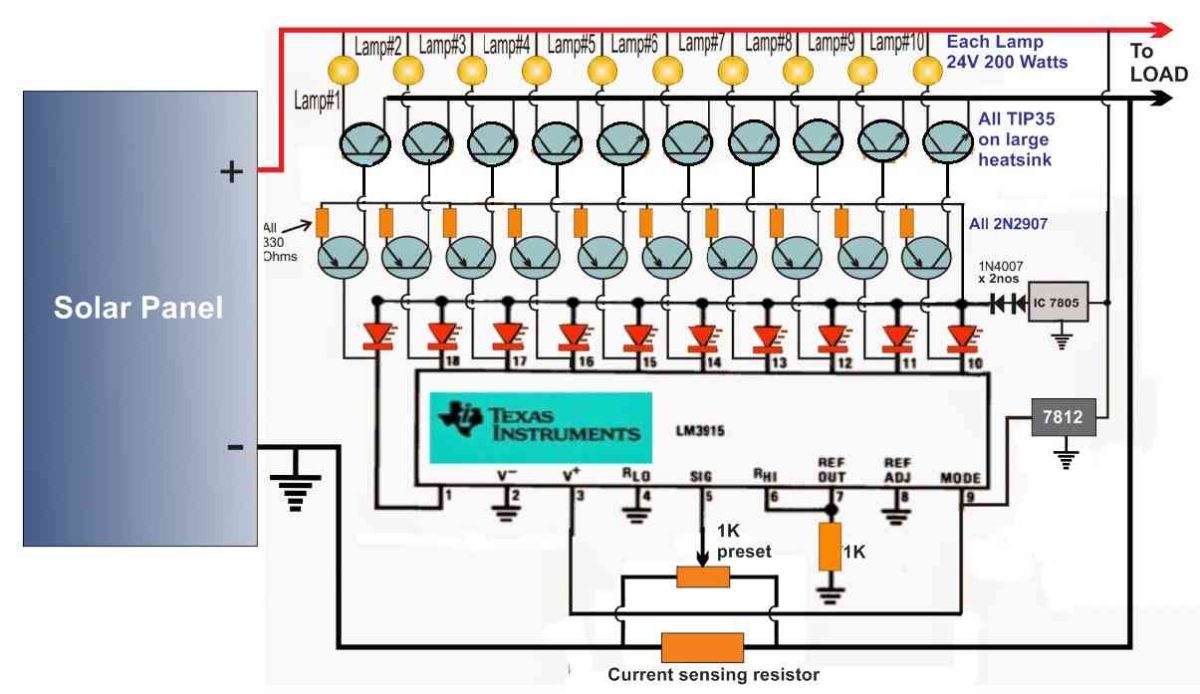

正如我们所知道的，集成电路LM3915的输出引脚在其10个输出引脚上以递增的方式呈现出一个顺序移动的低逻辑，以响应其引脚5处的递增电位(范围在0到200mv之间)。
上述太阳能电池电源负载转储电路利用IC的上述特征来完成所要求的设计。
我们用电流感应电阻Rx代替了电流互感器。该电阻器的值可以用以下公式计算:
Rx = 0.1 /最大电流限制
Rx上的预置可以用来设置连接转储负载切换的最大电流限制。
当输出电流超过设定值时，Rx上的电压开始增加，超过0.1 V标记，这导致IC的输出按顺序和比例降低，这取决于从面板输出的过剩电流。
由于这一切发生，转储负载灯开始照亮，从而将多余的功率分流到地，这反过来有助于将输出负载电流降低到所需的最大限制。
如果需要，可以将照明灯具浸入水中加热水，这样面板上多余的瓦数可以用于加热水，或任何其他类似的应用。
谢谢Swagatam，
能否提供以下几点的输入
1.我可以使用电阻5K(接近R5)吗?
2.所有寄存器都在四分之一瓦范围内吗?
3.仅适用于R8 - 8K2 - 意味着8K 2瓦特？
4.仅适用于R12 - 3M3 - 意味着3M 3瓦特？
5.加热器瓦?-这样我可以避免电压/电流损失，如果有的话?
6.12伏电池充电-需要调整Rv1，以便引脚#1和gnd的电压= 14.4v (U1A)如果我的理解是正确的
那么什么是电压需要调整Rv2通过引脚#7和gnd ?(U1B)
谢谢
nilesh patil.
里,
1)是的，5K将适用于晶体管基座。
2)都是1/4watt
3）8K2意味着8.2k，可以使用10k
4) 3m3 = 3.3M
5)从市场上采购一根铁丝圈，用它50%的长度用于加热器或试验其他长度。
6)RV1是通过D1的阴极得到15到20V, RV2是通过电池端子得到14.4V
自其220V从发电机，更换T1与mosfet IRF840或STB9NK60Z
嗨Swagatam，
有可能你快递的全部准确价值部分.. ..我们并没有完全参与到购物中来。
谢谢,
nilesh patil.
对不起，尼利，这是不可能的。
嗨Swagatam，
我再次回来了。
用于T2 TIP 36 NPN晶体管。
然而，我发现PNP列表只有T2提示
名称垫结构PC UCB UCE UEB IC TJ FT HFE Caps
TIP36 Si PNP 90 80 40 5 25 150 3 20 TO218
TIP36A Si PNP 90 100 60 5 25 150 3 20 TO218
TIP36B Si PNP 90 120 80 5 25 150 3 20 TO218
TIP36C Si PNP 90 140 100 5 25 150 3 20 TO218
TIP36D Si PNP 90 160 120 5 25 150 3 20 TO218
TIP36E Si PNP 90 180 140 5 25 150 3 20 TO218
TIP36F Si PNP 90 200 160 5 25 150 3 20 TO218
1.使用哪个晶体管(PNP/NPN) ?请建议。
2.对于C1和C2，我们可以使用电压截止范围/或任何我可以使用的东西？。
3.D1 -请编号将帮助我很容易从市场上得到它。
谢谢,
nilesh patil.
嗨nilesh，实际上它应该是tip135，我很快就会纠正该图。
然而，由于您的电机可以产生高达220V，您必须使用500V额定设备，例如TIP151或mosfet IRF840.....TIP35对你不起作用。
C1/C2额定电压可达25V
对于D1，你可以使用2个并联的6A4二极管
谢谢Swagatam，
考虑之前对t1和T2的评论
我已经更换晶体管与N通道:IRF840 MOSET，
对 ？请建议是否有关电机规范的任何额外变更，
谢谢
nilesh patil.
Nilesh，请勿使用两个MOSFET，MOSFET不需要T2，仅用于BJT应用程序。
T1/T2使用单个IRF540
要使用的opamp的确切数量是多少?
LM358N
lm358an.
LM358P
LM358M。
LM358N / NOPB
LM358M / NOPB
LM358ADT.
lm358ap.
LM358AM.
LM358D
LM358AN / NOPB
LM358AM / NOPB
LM358DR
lm358dr2g
LM358DG
谢谢,
nilesh patil.
任何人都可以，只是“LM358”需要确认
嗨Swagatam，
我们可以使用虚拟负载寄存器更换它，而不是加热器，
如果是，那么什么是虚拟负载寄存器的值。
谢谢
nilesh patil.
嗨nilesh，
加热器线圈也是虚设负载，并且可以在不燃烧的情况下通过更大的电流。
无论如何，您可以使用任何30欧姆100瓦的虚拟负载进行试用
嗨Swagatam，
我怀着浓厚的兴趣等待您的回复，我的意思是确定直流加热器线圈的准确额定功率，你是使用太阳能电池板的额定电流和额定电压还是电池的额定电流和额定电压。
谢谢
伯纳德Tendengu
嗨伯纳德,
加热器线圈值与太阳能电池板有关，也与电池规格有关。
你必须通过试验找到最佳电阻值。
在不连接任何电池的情况下执行此操作。
一个正确选择的加热器转储线圈应该产生大约16V穿过D1的阴极和地。
是的，先生，完成第一opamp Section i能够控制电压，如果我改变输入电压。
但是T3 irf540上没有电压(目前我使用840)
如果需要补给，请告诉我第二步。
好了好了!但请记住输入电源电流必须低于T1可能处理的额定，否则您的T1将吹掉，然后IC将吹掉。
一旦你修复了opamp侧的14V ....从右侧运放的输出端连接一个带有1K电阻的LED到地。
现在调整RV2反向/向前，并强制LED闪烁ON/OFF，这将确认opamp正在响应预设的调整。
最后，调整预设，使LED刚刚关闭现有14V。
这将确保一旦电池电压达到14V, opamp将关闭mosfet和电池充电。
充电时不要连接负载。
你好先生，抱歉长期延迟，我很忙。无论我们在我之前讨论的何种何时讨论并在旋转VR2 LED后接受旋转并在另一侧接通时，它打开，OP_AMP正在运行，但我观察，如果我在LED熄灭位置的位置，请注意，如果我打开了输入电压而在那个时候，LED没有上面的位置，所以我选择套装预设现在的位置现在被自动曝光，但是拍摄了6_8秒的发光，我们如何知道电池没有过充电？有什么我们能够检查的。
我也把R11改成了500k，因为我不能使用Led。
我注意到两者的电压差是0.8v到1.0v伏，请重放
你好Mahesh,
您可以删除R6,7,8,9,10,11，和C2，只保留预设…这将使您设置电路，而不必考虑不必要的参数..
请执行此操作并检查响应
您好先生，谢谢您的回复，我删除了上面的部分，我们之前讨论过。它有助于快速切换，但过度充电不做。Led在断电后也不会发光。
所以我做了一些修改，我改变了输出在irf T3下面的地，并连接预设供应点到正的排放点。也交换了pin5和pin6，因为函数被反转了。检查过充功能。我用弱电和卤素灯做了电池漏压检查led功能和过充功能，现在工作正常。先生，如果可能的话，请把你的facebook发给我，非常感谢你的支持。
为什么不简单地使用LM358电路来触发mosfet到加热器时，电压达到一定的高，由电位器改变。还是会引起反响?
在上述电路中产生的热量是副产物，是在控制面板电压为电池充电.....时实现的
好的，我现在已经得到了，谢谢。
美好的一天赃物，我如何用铜线制作假负载，或者我可以使用什么
阿德耶米，您可以使用加热器线圈或汽车前照灯灯泡作为虚拟负载
