保护农田作物的太阳能昆虫杀手电路

这里介绍的昆虫杀手电路是为了在夜间吸引昆虫而设计的，并通过一个高电压网状陷阱将它们电死。该装置可以安装在农场，以保护作物免受潜在的有害昆虫。该装置采用太阳能供电，无需人工干预，可以独立工作。

在我们之前的一篇文章中，我们遇到了一个简单灭蚊器电路在这里，我们也采用了同样的原理，用高压网捕器来消灭潜在的昆虫。

设捕虫器

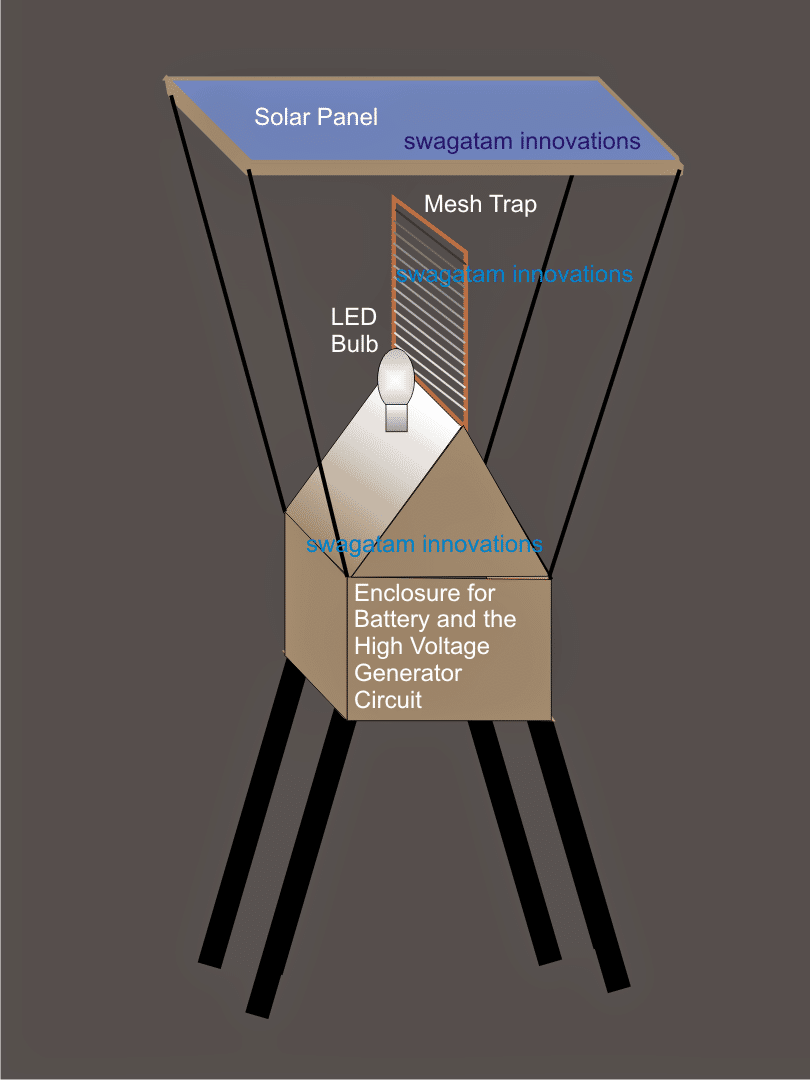

下图显示了在农场中实施昆虫控制操作所需的基本设置。

如图所示的设置表明，一个太阳能电池板放置在结构的顶部，可以看到高压收集器网垂直夹紧在太阳能电池板的下方，而一个LED可以看到位于网陷阱旁边。

电池和电路被封闭在一个木制“房子”状的结构中，它成为所有上述制造的基础。

斜屋顶的房屋形状的橱柜，确保了昆虫滑倒在地上时，他们撞到网和死亡。

这个灯泡是用来吸引昆虫的，因为我们都知道任何形式的光都会吸引昆虫靠近它，同样的原理也适用于吸引昆虫靠近高压网状陷阱。

灯泡可以是LED灯，低瓦数CFL灯，甚至是黑光灯紫外线伍德灯．

高压发生器

高压发生器电路是相同的，这是解释在我们之前的文章中，22k坩埚可用于调整电弧功率，使火花足够强，只在网内有昆虫存在时产生电弧，否则保持休眠状态。

上述连接高压发电机(CDI线圈)的输出应该与下面所示的陷阱设计集成:

制作电网

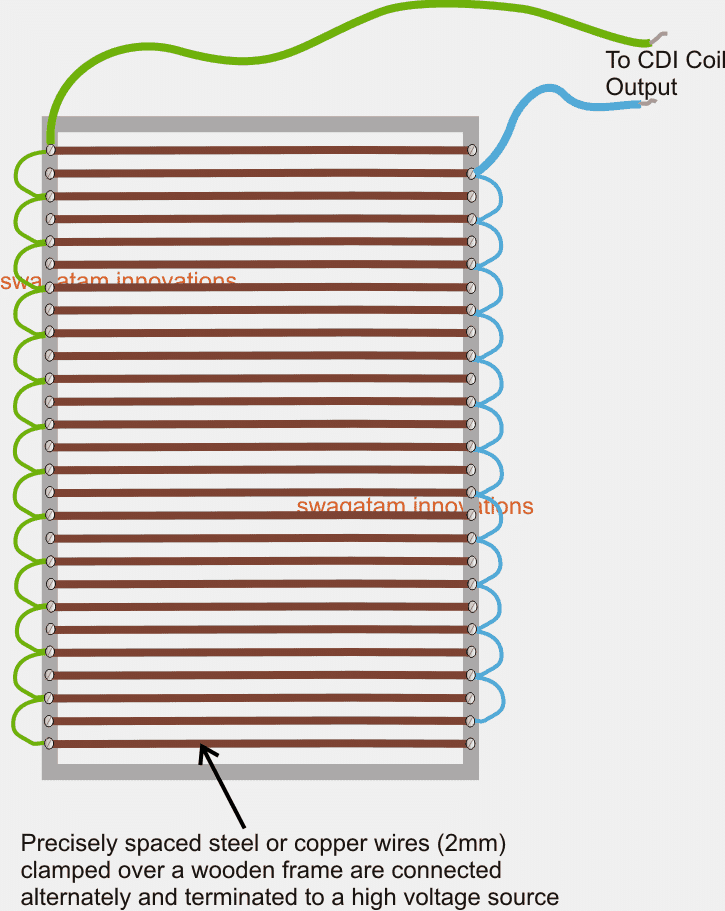

电捕网器是通过将坚硬的钢或铜线固定在坚固的木制框架内，按上述方式制成的。然后用小片连接线交替连接这些线。

然后将两个交替布置的网格组件的共同末端端接到CDI线圈或高压发电机上。

由于用于驱动高压发电机的电池需要用太阳能电池板充电，一个简单的太阳能充电电路变得势在必行，同样可以按照下面的文章的指示来建造

//www.addme-blog.com/2012/04/how-to-make-solar-battery-charger.html

电流表对目前的应用不太重要，可以去掉。

还有一个问题需要解决，高压发电机电路需要保持关闭在白天的时间，而电池充电。

这可以通过添加以下简单的晶体管/LDR电路与高压发生器级的IC 555引脚#5来实现。
