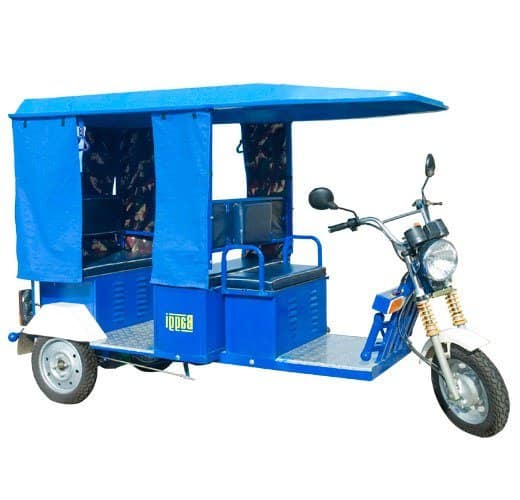

这篇博文解释了一种简单的太阳能电动人力车或电动人力车电路，任何人都可以在家里轻松制作，并与当地制造的车辆一起使用。这个想法是由阿米特提出的。
设计

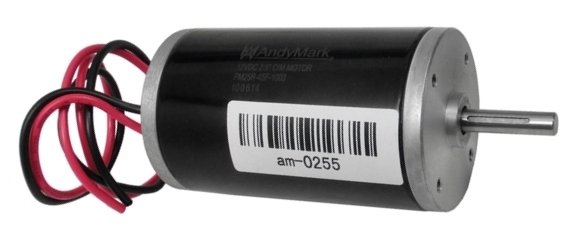

选择一个刷
在我之前的一篇文章中，我提出了一个可以有效使用的想法制作电动滑板车使用无刷直流电机和相关电路。
在这篇文章中，我们讨论了一个类似的概念，但为了简单起见，我们不使用无刷直流电机。
虽然与无刷直流相比，使用普通的有刷电机效率低下，但有刷电机消除了复杂的需要刷驱动电路并且涉及到复杂的电机接线，使得设计非常简单和外行人友好。
此外，刷式电机可以通过使用普通的IC 555 PWM电路来操作，完全不像无刷直流电机，后者需要很多复杂的控制IC，不仅很难在市场上找到，而且总是容易过时，电动人力车的保修期可能已经包含了这种特殊的芯片。
脉宽调制控制器
一个简单的PWM电路采用IC 555可以通过控制其附加的控制电机的速度来控制电动人力车的速度。
PWM的概念确保电机的能源消耗显著降低，效率提高到最大可能的范围。

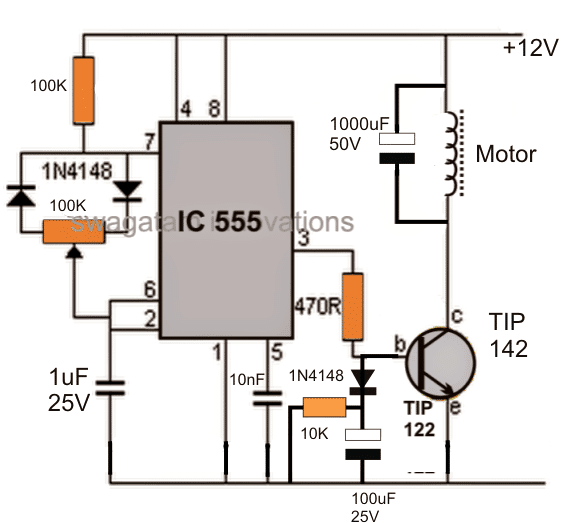

与两个1N4148二极管相关的100k槽负责改变IC引脚3处的输出pwm，这反过来决定TIP142晶体管的传导率和连接的电机的速度。对于更高的电流，TIP142可以被等效的mosfet取代。
晶体管底部的100uF电容器确保无论何时电动人力车启动，它都会提供一个缓慢软启动电机而不是有一个猛跳或在一个更高的初始扭矩。

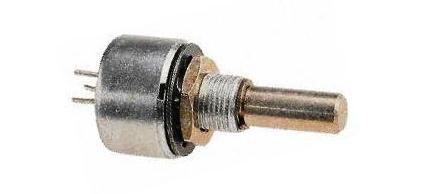

的电位计应该是非常高的质量，以便它能够维持频繁的速度控制操作，并可能持续许多许多年，而不通过疲劳或机械磨损。
锅的典型规格应如下所示:
由金属陶瓷或碳模制元件组成。
经BS和CECC批准
额定在70摄氏度时2瓦特，在Cermet
坚固的建筑
军用标准布局
采用MC1/MH1标准密封容器
刚性，镀银端子。
速度控制是如何安装的
速度控制锅式旋钮可顺手安装在人力车的把手上，靠近司机的拇指，使人力车的速度控制做到最省力、最省力。
电路的ON/OFF开关也应该接近安装在手柄上的驱动器的拇指，以便在危急或灾难性情况下，驱动器能够立即关闭系统。
刹车
Th制动机制拟议的电动三轮车可以使用传统的技术,但是它必须包括一个脚踏开关,可能与电动机的电源电压串联电路,配置,必须以这样一种方式,当刹车应用首先释放开关,关掉电源IC 555电路和电动机。
这确保在制动系统到达轮轴之前，首先禁用电机，以防止其在制动过程中的干扰。
太阳能电池板的集成
为了把拟建的电动人力车转变为节电的太阳能电动人力车，可在系统内安装太阳能电池板，详情如下:
虽然主要是车辆的电池需要经常从一个交流电源的充电器,太阳能电池板将表现得像个二级备份充电器,并帮助减少电力消耗的车辆反过来将有助于节约能源和金钱为最终用户。
最好是太阳能电池板可以安装在车顶上，因此可以像人力车的车顶一样大，额定电压约30V, 5安培，这看起来对拟议的系统相当经济。
使用上述指定的太阳能电池板，不需要额外的充电器控制器，因为面板的电压会自动调节与24V电池规格，使单位更经济有效。
太阳能集成确保车辆电池在车辆空转时保持充值状态，从而帮助大幅提高车辆的效率。
电池
合理的三座E人力车包括司机、24 v 20安培电动机将足够的(假定值),和操作这个汽车最佳整整一天,24 v 200啊电池就做得很好,尽管用户可能会改变啊规格根据需求和适用性的车辆的运营计划。
电机转速和转速告诉我
哪一种类型的帽为1uf 25v?我认为10nf是陶瓷帽和“什么”瓦特应该电阻。我目前操作一个三轮jazzy类型3轮摩托车与拖车，我转换为12v起动电机，以帮助我的院子工作。我一直在使用12v 40安培汽车继电器。效果很好，但会时不时地做个前轮特技!是的，它是有点棘手!
电机最好是拉丝的，直流类型的解释555 PWM电路
1uF/25V可以是电解液
逆转?
需要一个DPDT继电器和一个单独的开关来启动电机的反向运动
感谢您的及时回复和抽出时间。我读了这篇文章几次，我明白了“门外汉”这个术语是我如此喜欢你们网站的原因之一。我确实意识到这是中东地区的景象，在阅读了帖子的评论和一些在美国被认为是古老的组件后。
但外行术语是我最喜欢的词之一，因为我教商人机器重建课程的老师。我是1a级机械师，只是脖子比其他人高一级。电脑机器在我工作的地方落在我的大腿上，大约在同一时间，我买了我的第一个“无线电shack coco”电脑。这些机器当时并没有那么“聪明”，但我走在了其他人的前面，甚至是公司的工程师。
现在退休后，我摆弄着电子产品，在垃圾堆里寻找废弃的电子产品，并把我的零件装进柜子里。
机器必须被诊断(我的工作)和控制是即插即用模块非常类似于今天的ardueenio。我鄙视他们，因为我从来没有学过电子学和制造这些电路。我的意思是，我已经建造了一些电路使用森林mims书籍从80年代，然后谈论电子，现在十几或更多的论坛和网站作为你的。
这是一个16岁的新学生，接近61岁。这是给你的，不是真的要发表。
I am glad you're enjoying my site and it's helping you to learn some electronics as far as learning and exploring new things is concerned age can be never be a barrier…so do feel free to ask, and question whatever you will intriguing, I'll try my best to help you out.
你好亲爱的swagam。
我欣赏你与世界分享你的经验，愿你长寿，继续帮助别人。
我已经尝试了这个电路使用irf3205 mosfet，它工作很好，为一个小12v 1A电机，但当尝试它在我的摩托车上，其电机额定24v 28A，它开始，但不会停止，除非我断开电源。我甚至加倍的Mosfet和结果，因为Mosfet是额定55v 120A。
我需要你的帮助
你好赤穗,
是的，你必须断开电源来停止电机，以确保车辆有保证的停止。我希望我正确理解了你的问题。
谢谢你在这里所做的工作，先生。
我已经试过了，它工作得很好，为我的小型电动滑板车，因为我更换了tip122与irf3205。
我很难把这个电路安装到我的摩托车上，因为我的摩托车有一个霍尔传感器扭转油门，而不是电路中的电位器。
请问我如何替换100k电位器与大厅扭转油门?
谢谢
由于赤穗,

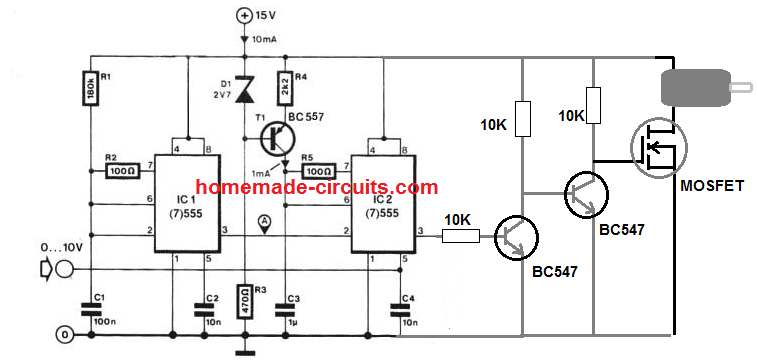

你可以使用以下电路:
//www.addme-blog.com/wp-content/uploads/2019/09/throttle-e-bike-pwm.png
记住，节流阀模块将需要5V直流，您可以通过7805调节器或通过任何其他降压方法从主电池组获得。
节流输出必须连接到IC2引脚5处的指示输入
Ola科莫vai吗?这个电路是pwm com 555，它的速度比实际的要快得多，它是什么?Obrigado。
Olá， Se você está tendo um osciloscópio，验证一个不可能在地球上验证这些pwm的形式estão，或者não quando você gira或potenciômetro。Isso confirmará a situação
嗨
我试图得到一个图表和零件清单的速度控制器，这是在亚马逊/ eBay上出售，它是一个刷直流10到55v可逆类型，问的原因是我试图修复一个，我超载。
问候
史蒂夫
嗨，你可以尝试以下帖子中的一个设计:
2简单的双向电机控制器电路探索
