这篇文章解释了一个简单的单相喷射水泵控制器电路，它使用磁簧开关液位传感器和一个设置/复位电路。这一想法是纳尼戈帕尔·马哈塔先生提出的
技术规格
- 我是你的博客追随者，我搜索了所有的博客，寻找自动更新潜水泵控制器但我不明白哪一个是单喷射泵控制器电路。
- 帮我一个电路图，我可以使用两个12伏10安培继电器(单极单掷)，和两个簧片开关(水平感应)。当水箱满时喷射泵会自动关闭，反之亦然。
- 也提到了变压器评级为了控制整个电路，并提到哪个集成电路是合适的。尽快。
设计

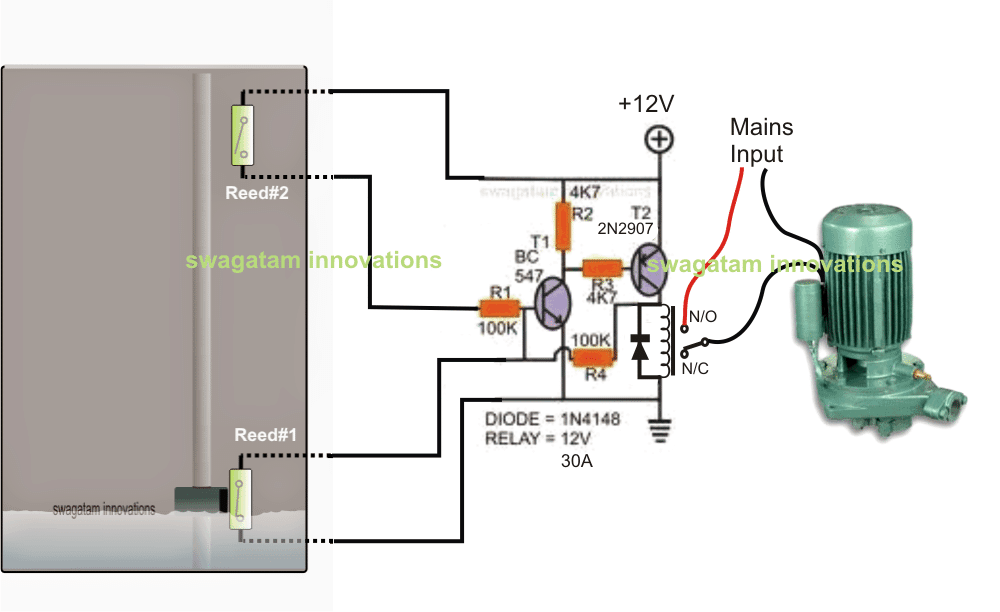

图中显示了提出的单相水射流泵控制器电路，由使用簧片开关的水位传感器和晶体管设置复位闩锁级组成。
我已经解释了如何制作基于簧片开关的水传感器也称为浮控开关，您可以参考链接文章以了解有关浮控开关的详细信息。
的晶体管锁存电路是通过一对晶体管来实现的，这些晶体管被设计为根据相关簧片开关操作进行锁存和解锁。
图中所示的两个簧片开关用于感应高/低水位，当水位低时，磁浮子保持在下部簧片开关附近，当水位达到水箱顶部时，磁浮子接近上部簧片开关。在这两种情况下，相关簧片开关都会启动。
在上水位时，上簧片开关闭合，进而锁定晶体管锁定电路，激活继电器。
的继电器接触然后打开所连接的单相喷射水泵电机。
喷射电机开始排空水箱，直到水位达到下限，从而启动下簧片开关，迅速断开晶体管闩锁。
这个门闩使继电器关闭．这一动作立即停止喷射泵电机，直到油箱再次充满到顶部，开始切换周期。
．．．．我的意思是瑞德1号开始，瑞德2号停止
我为你对我们的出色工作向你致敬。我是来自肯尼亚的迈克尔，我怎样才能使这条线路反过来运行呢？从钻孔中填充抽出的储罐。当水流到簧片开关2时，电机启动，当到达簧片开关1时，电机停止？？
非常感谢你喜欢我的工作，在赛道上得到了相反的效果，你只需要交换簧片1/簧片2的位置。
先生，我做得很成功…但是我使用的是半自动控制....的电路模型在那里，我用簧片开关代替了按钮。它的工作很好，但在更高的水平，它需要3到5秒来关闭泵....并保持磁铁在那里5秒放电电容器…
我看不到电路中有电容器？你指的是哪个电容器？
先生，我做了所有的事情，电源是由变压器和4个1n4007二极管构成的，不管我做了什么，我没有在n/o处直接连接220v，而是在那里连接12v dc。
我用的喷射泵是led灯。是错误的吗?
我得到的输出，
1.当磁铁接触上传感器继电器激活和引导，反之亦然。
在较低的传感器我没有得到任何输出
纳尼戈帕尔，
不要与继电器连接任何东西，你可以通过听继电器的点击来确认。进行如下图所示的设置:
2. bp.blogspot.com/-kaxqesnmh9a/u9cglc_i64i/aaaaaaaahu4/xs-uqmtwlrk/s1600/set +复位+ circuit.jpg
按下上部按钮应激活继电器，按下下部按钮应关闭继电器。
一旦证实了这一点，你就可以通过簧片开关来验证结果。
如果它仍然不工作，那么肯定有一些错误的连接或部分
先生，请告诉我，我如何测试闩锁电路是否正常工作……
Nanigopal，你可以通过手动触摸和松开簧片连接进行测试，这将相应地锁住和解除锁住继电器
先生，我不太理解中继连接。i use, JQC-3FC(T73)-1C-DC12V继电器…and the transformer i use ratrat12 -0-12 500 ma to energy the circuit…
问题是电压（12v）下降很多，继电器不能正常工作
要制作这条电路，你必须首先了解所有的电子基础知识，比如如何连接继电器，如何用变压器、桥式整流器、电容器等制作电源……因此，除非你掌握了所有这些，否则要成功制作这条电路并不容易。
你可以参考这些文章了解更多信息:
//www.addme-blog.com/2012/01/how-to-understand-and-use-relay-in.html
//www.addme-blog.com/2012/03/how-to-design-power-supply-simplest-to.html
