利用d类放大器实现正弦波逆变器的功能，将小的正弦波输入频率转换为等效的正弦波功率因数，最后由一个电路进行处理h桥是司机从直流电池源产生市电正弦波交流输出。
什么是d类放大器
工作原理d类放大器实际上是简单而且非常有效。输入模拟信号，例如来自振荡器的音频信号或来自振荡器的正弦波形，切成等同的PWM也称为SPWM。
这些正弦等值的pwm或变频调速s被馈电到功率BJT级，在那里这些被大电流放大，并应用到一个升压变压器的初级。
变压器最终将正弦等效SPWM转换为220V或120V的正弦波交流，其波形与振荡器输入的正弦波信号完全一致。
d类逆变器的优点
d类逆变器的主要优点是它的高效率(几乎100%)和合理的低成本。
d类放大器易于构建和设置，使用户能够快速生产高效、高功率的正弦波逆变器，而没有许多技术上的麻烦。
由于bjt必须与pwm一起工作，这使得它们更加凉爽和高效，这反过来又使它们能够与更小的散热器一起工作。
实用的设计
下图是一个实用的d类逆变器电路设计:

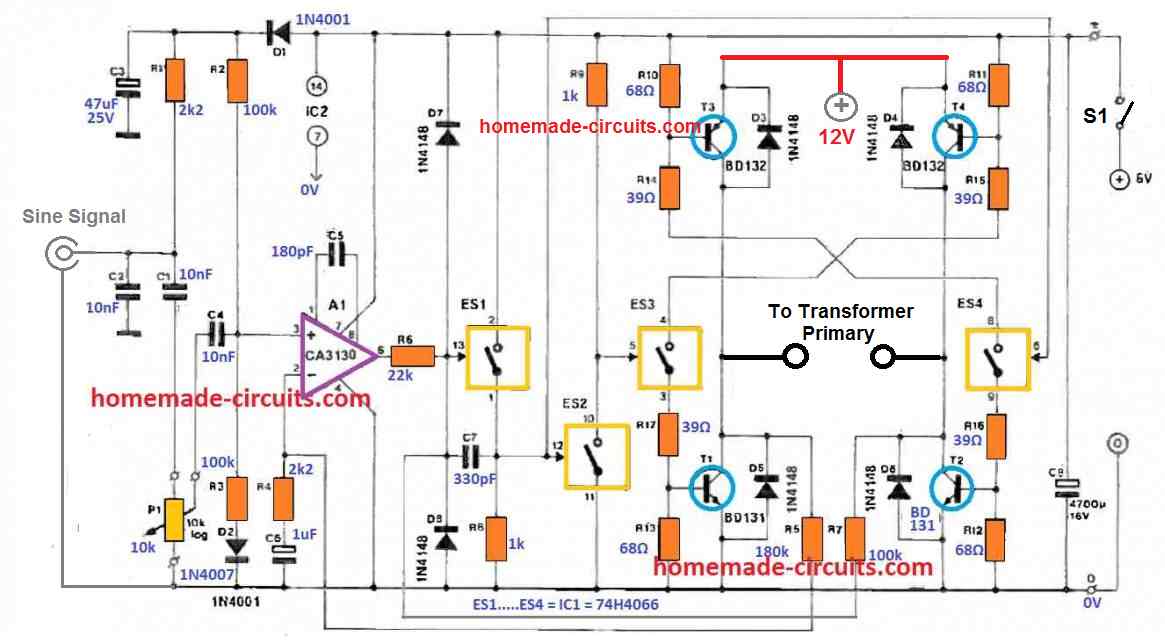

pwm类逆变器的工作是相当简单的。正弦波信号被运算放大器A1级放大到足以驱动电子开关ES1- ES4的水平。
电子开关ES1—ES4开关，在晶体管T1—T4桥的底部交替产生矩形脉冲。
输入正弦信号对PWM或脉冲宽度进行调制，产生等效的正弦PWM馈送给功率晶体管和变压器，最终在变压器二次输出处产生预期的220V或120V正弦波主交流。
由ES1 --- ES4输出产生的矩形信号的占空比由放大的输入正弦波信号的幅度调制，这导致与正弦波RM成比例的输出切换SPWM信号。因此，输出脉冲的导通时间符合输入正弦信号的瞬时幅度。
开启时间和关闭时间的开关周期间隔共同决定频率，频率将是恒定的。
因此，在没有输入信号的情况下，就会产生一个尺寸一致的矩形信号(方波)。
为了在变压器的输出端获得相当好的正弦波，ES1的矩形波的频率应该至少是输入正弦信号中最高频率的两倍。
电子开关作为放大器
标准的工作PWM放大器由围绕ES1- ES4的4个电子开关实现。假设运放的输入在零电平，导致电容C7通过R8充电，直到C7的电压达到足以接通ES1的电平。
ES1现在关闭并开始放电C7，直到其电平下降到ES1电平的开关。ES1现在关闭再次启动C7充电，并且循环以50kHz的速率快速打开/关闭，由C7和R8的值确定。
现在，如果我们考虑在运算放大器的输入处存在正弦波，它有效地导致C7的充电周期产生强制变化，从而导致ES1输出PWM切换以根据上升和跌倒序列进行调制正弦波信号。
ES1输出的矩形波现在产生SPWM，其占空比现在随输入的正弦信号而变化。
这导致一个正弦波等效SPWM在T1- T4电桥上交替切换，然后切换变压器的一次，从变压器的二次导线产生所需的交流市电。
由于二次交流电压是根据一次SPWM开关产生的，因此合成交流是输入正弦信号的完全等效正弦波交流。
正弦波振荡器
如上所述，D类逆变器放大器需要从正弦波Geneartor电路输入的正弦波信号。

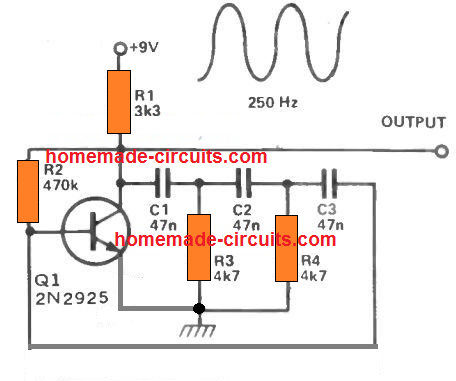

下图显示了一个非常简单的单晶体管正弦波产生电路，它可以有效地与PWM逆变器集成。
以上的频率正弦波发生器大约250 Hz，但我们需要这左右50 Hz，可以通过适当改变C1 --- C3和R3，R4的值来改变。
一旦设定了频率，该电路的输出可以与逆变器板的C1、C2输入相连接。

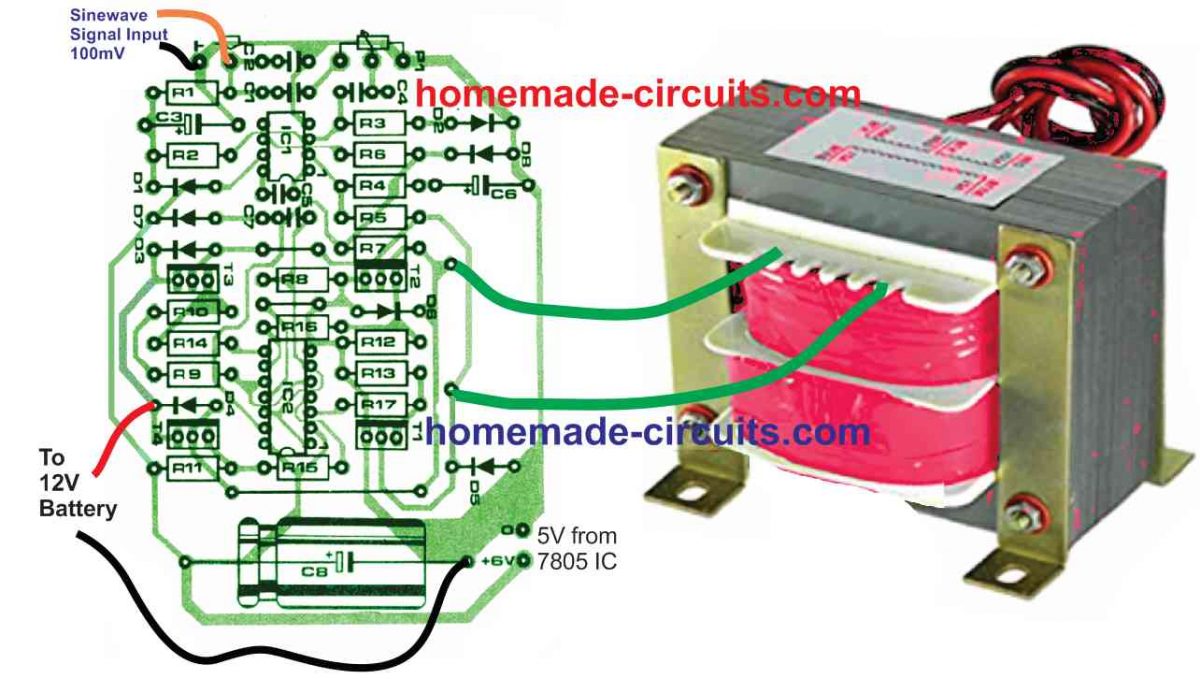

PCB设计和变压器布线
零件清单
变压器：0-9V / 220V电流，取决于晶体管瓦数和电池啊等级
规格：
所提出的d类PWM逆变器是一个10瓦的小型测试样机。10瓦的低输出是由于使用低功率晶体管的T1- T4。
通过用TIP147/TIP142互补对替换晶体管，输出功率可以很容易地升级到100瓦。
它可以增加到更高的水平使用更高的总线直流线路的晶体管，在12V和24V之间的任何地方
我如何使这个项目GRID TIE逆变器请?
谢谢
你可以从桥式整流器取一个降压5V 100Hz的栅极样本，并将其馈送到逆变器的输入，然后配置变压器输出与电网接线....一定要非常小心的程序，因为概念只是根据我的假设，并没有验证
谢谢回复，
> 100hz是栅极频率的两倍…可以吗?
>如果网格下降，inveryer必须关闭：如何做到这一点？
问候,
好的，在这种情况下，你可以直接连接5V交流电源的输入…这可以从一个小型220/120V到4.5 V / 500 mA的变压器。
嗨Swagatam,
我需要变频器来处理160W负载。你能否建议我可以用来实现这一目标的BJT对吗？我将使用12V电源电路。
问候
1月

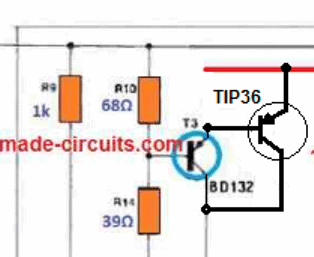

您好Jan，您可以尝试TIP35和TIP36对，并将它们与现有的BD132和BD131晶体管作为达灵顿对连接，如下所示:
感谢您的回复。这是否意味着我们现在不用D3 - D6了。
我忘了在图中显示它们，它们仍然需要保护晶体管不受变压器回电涌的影响。
嗨Swagatam,
我已经建立了这个电路。首先，我必须绕过C1＆4获取A1触发来自正弦波发生器的50Hz信号。除了将变压器上的主要输出是方波信号而不是AC正弦波，其他所有似乎工作正常。你能否建议我应该检查什么？
问候
1月
嗨，Jan，我不认为绕过输入电容是正确的，相反，你可以尝试将值增加到0.47uF。
输出将是矩形波，但按照正弦波进行调制，这意味着输出的矩形波将随着正弦波振幅的增加慢慢产生更宽的PWM，然后随着正弦波振幅的下降或减少，PWM将变得更窄。
您需要一个示波器来检查..
感谢您的回复。
我用我的示波器检查过，它肯定不是PWM信号。
正弦波从A1-6到ES1-13。
在ES1-1上我得到一个矩形信号。应该是PWM，对吗?
C7是唯一会产生PWM信号的组件吗?
所以我只是想知道它是否不是反馈R7导致问题。我可以断开R7的连接而不会吹掉任何东西，看看我是否得到PWM？
PWMS应在ES3和ES4上使用，但我认为输入电容是至关重要的，C1和C4不能用电线链路替换。反馈仅用于输出电压控制，它与正弦PWM生成无关。但是您可以删除反馈只是为了检查它产生的结果。
谢谢你Swagatam,
非常感谢你的帮助。
致以最亲切的问候
1月没有问题!
嗨Swagatam,
我现在糊涂了。我收到A1-6的方波信号。那是正确的吗?
嗨Jan，ES1是主SINE PWM发生器，而另一个交换机仅限缓冲，所以是的，您应该在ES1的输出处获得不同的PWM。Normally when there’s no sine wave at the input, the output from ES1 will be producing 50 kHz rectangular waves, but as soon as a sine wave is detected, the square waves become modulated by the sine waveforms and we get SPWM at the outputs of the ES1—ES4.
A1-6也是PWM或者只是一个放大的正弦波。
如果我不能得到这个工作，你能建议一个替代的cct替换A1边的cct，然后接口其余的cct ie。ES1——ES4
A1-6是正弦放大输出，而不是PWM。

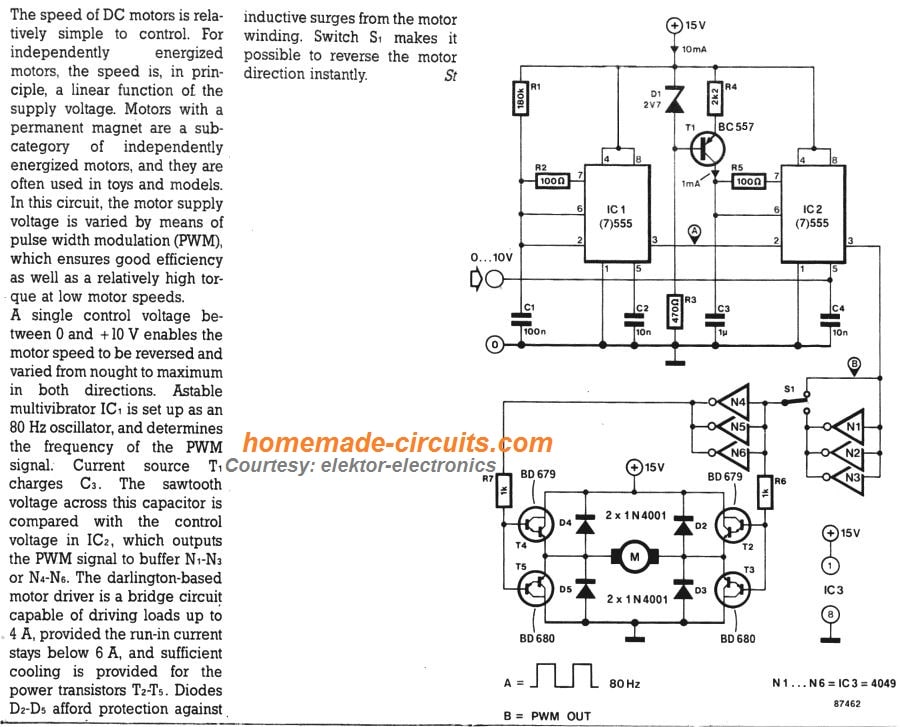

你可以尝试以下替代概念，这是我测试过的:
//www.addme-blog.com/wp-content/uploads/2019/03/motor2Bspeed2Bcontroller2Bcircuit.jpg
将正弦波应用于IC2的PIN＃5
N1-N6可以移除，晶体管可以直接连接到IC2的引脚3上。
电机可以用变压器原装更换
嗨Swagatam，在您谈论关于MOSFET晶体管的电路的描述中，但在图表中使用了BJT晶体管，从MOSFET发布电路是一个好主意，因为某些组件的值必须要改变。来自阿根廷的问候。
谢谢Beto表明错误，通过用BJTS更换MOSFET，我会很快纠正它。
实际上，由于电阻分流器跨越BJTS的基座，我并不完全肯定如何用FET在这里用FET替换。这种布置可以与所示的BJT合作，但可能没有FET。
这将需要试验布线，以确切地知道如何使用mosfet。
好的,谢谢。
如果220伏从网去，逆变器仍然产生220伏通过电池和5伏从变压器仍然产生和应用到逆变器输入…它似乎是一只狗吃它的尾巴!请你说清楚好吗?谢谢你的所有。
问候,iw2fvo。
实际上我不确定逆变器的输出在没有输入电网正弦波信号....它似乎会在输出端持续产生基矩形频率。
在这种情况下，我们可以应用一个电路检测方波和跳闸逆变器off
然而，在GTI中，逆变器应该继续应用AC进入电网线路，当电网AC失败?还是关闭?
谢谢,
法规要求，如果主电网故障，逆变器将不会有任何输出。
iw2fvo
好吧，这样事情就简单多了。逆变器的方波有效值应该略低于正弦波有效值，这可以用于通过运放检测电网交流是否存在，以及在市电故障时关闭逆变器…
嗨Swagatam,
我改变了C1和C4至470NF。A1不会用这种组合触发，但是如果我硬件C4那么A1触发，但仍然没有PMW。我已经断开了R5＆R7。也没有PMW。我尝试了C5，C6，C7，R2，R3＆R4的不同值。仍然没有PMW和唯一的矩形波形。我可以用来制作所需的PWM吗？
非常感谢您的帮助。
问候
1月
你好，Jan，在所有的音频放大器的输入端都有一个电容，音频信号很容易通过它们，所以在这个电路中，C1和C4的存在也不会造成任何问题。我相信电路是经过测试的，因此PCB已经完成了这个设计。你使用的是和上一张图中显示的相同的PCB吗?在最初的设计中，整个电路在6V下运行，所以你也可以尝试一下。
嗨，jan，上面的设计原来是一个音频放大器，被我修改成逆变器。你可以在以下文章中找到原始设计:
//www.addme-blog.com/4-efficient-pwm-amplifier-circuits-explained/
你好，谢谢你所有的逆变器设计。我已经建立了，他们工作得很好。你不通过任何改变有一个h桥设计工作的PWM板EGS002。我的问题的原因是，我已经建立使用EGS002与12vdc/240vac变压器。但是我只能用150vac。一旦我试图通过可变电阻增加我的电压，EGS002关闭，因为“欠压”我喜欢使用EGS002，因为我得到一个美丽的信号波，在50hz和50%的占空比。
再次谢谢你。
问候
彼得
你好，谢谢，很高兴你能成功地做出上述设计。
对不起，我还没有建立一个基于EGS002的逆变器，所以我很难解决你的问题…
