本帖子中提供的电视变送器电路包括欧洲标准FM频率，用于音频和视频耦合。
参考下面的电路，Q1被配置为前置放大器，用于放大要调制的音频输入。
电路描述
Q2从根本上负责几个重要的功能:它放大由槽电路产生的载波频率，并通过载波调制输入。
来自Q1级的预放大音频信号被馈送到Q2级的基部进行预定的调制动作。
如我们所知，所有发射机电路都需要涉及电感器和少量电容器的传统的“罐”电路，用于产生载波。在罐电路中变得势在一体并且通过插入C5，L1而形成。该网络基本上产生了关键载波。
需要用音频信号叠加的视频信号通过可变电阻R7施加到Q2的发射极，用于实现预期的调制过程。
经过Q2和油箱电路级调制后的复合信号(音频/视频)被进一步应用到连接的天线A1上，最终发射到大气中，以便附近的特定电视机能够接收到。
所提出的电视发射机电路需要一个良好调节稳定的12V电源来工作。
优选地，由于较清洁的DC免于免于所有可能的涟漪和噪声，优选地，12V电池将提供更好的结果。

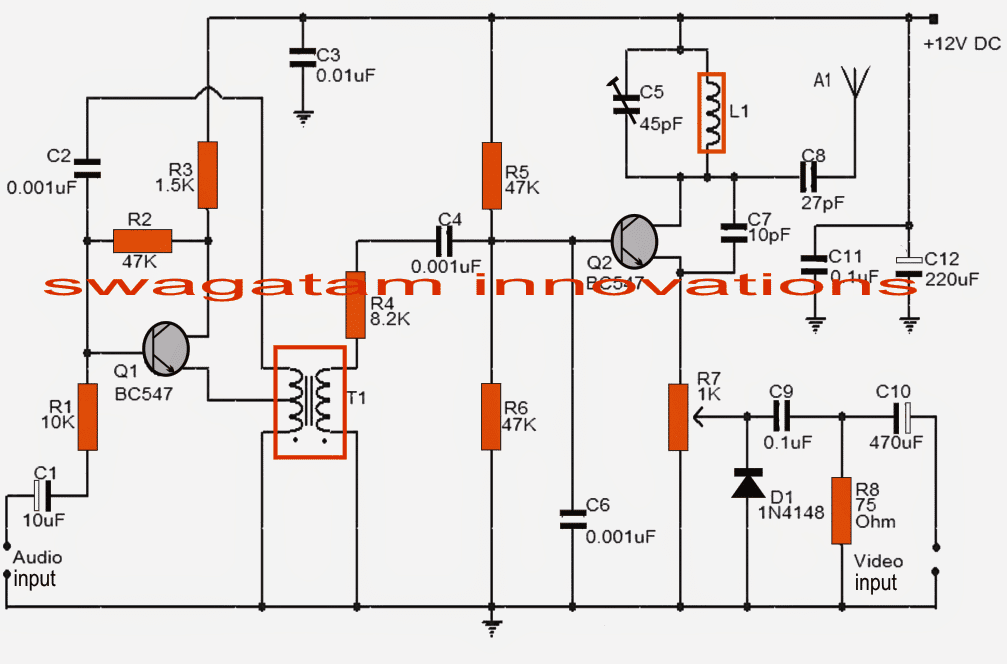

电路图
一些重要观点：
在家建立此电视发射机电路时需要考虑的事情：
对于这个项目，最好使用设计良好的玻璃环氧PCB。
- 对于电感器L1，使用24SWG的超搪瓷铜线，风4在任何非导电前以前的直径旋转，例如纸或塑料。
- T1可以用任何标准音频变压器替换，该类型通常用于OWNEN晶体管组和输出放大器级的无线电。
- 天线并不多得多，可以是任何良好的电力导体，大约一英尺长，如铜线。您可能会尝试不同的长度，直到您获得电视发射器电路的最佳响应。
- 本机的工作频率可能在50和210MHz内。该电路的兼容性与PAL B / C系统很好。
- 您可能会有一些乐趣与C8，它可能会得到一个极小的精度与电路的性能。
据我所知，可以用下列方法来做。
在单稳态MV电路模式下配置IC555，并在通过低通滤波器后，通过音乐输入馈送其引脚＃5。
这可能行得通。
我希望你理解这个方法?
寻找一个老的晶体管MW收音机，你可以从电视/收音机机械商店得到它，在收音机里，你将有望看到这个小变压器接近扬声器电线输出。
只需删除它并在此处使用它。
先生，我已经成功地制作了这个给定的电路，但您能告诉我，在这个完美设计的电视发射机电路的视频和音频输入端要附加什么吗?，也请告诉我，它能兼容任何简单的当今电视吗?，也请告诉我是否需要在接收电视机上安装天线等附件?请帮助我，我将永远感激你的回答。谢谢你！
您可以将音频视频信号从DVD播放器连接到所示输入
可能需要3米长的电线作为电视的天线。
这是数字电视发射机吗?
亲爱的先生，请先假我的CRT电视面板启动并立即在电源打开时转到待机模式。如果我关闭电源按钮并再次打开，它再次启动，然后关闭。
请问先生，有什么问题吗?
谢谢
嗨Godfrey，实际上没有检查它可能很难判断过错。
好的，先生，但这种错误的可能原因是什么？
当我按下电源按钮时，电视以D绿色LED指示灯始于D绿色LED指示灯，在几秒钟内，它将与红色LED指示灯的待机模式进入待机模式。
如果我关掉电源，然后再打开，电视就会再次启动，几秒钟后也会回到待机模式
这个问题可能与电视电路专门相关，所以只有电视技术人员就可以通过实际检查电视来回答这一点。
很多事情都可能导致…
1.如果110V未完成
2.框架线圈或框架集成电路。
3.布置帽。
4.从电源部分过电压。
5.电源段电压低。
许多事情都可以造成它甚至线路变压器....
LG电视和三星电视通常会这样做。如果找不到问题，请找高级工程师。谢谢
早上好，先生。星期日快乐。好久不见，很高兴又在这里见到你。
请访问视频发射器及其接收器吗？..请帮助谢谢我尊敬的工程师..
Hello Sunshine，一个简单的视频发射器在上面的文章解释。然而对于一个视频接收器，你将不得不使用一个现成的电视机，因为制作一个可能太复杂了。
好的，先生......它是否在vhf，uhf或vlf上收到？除非我授权他们，否则我不希望每个人都接受它..有没有办法保护它？谢谢
工作频率可以通过调节L1, C5来调整，也就是说我们可以根据自己要求的规格来定制频率。
好的，先生，非常感谢，但是，如果我们改变电视的频率，那就意味着我们需要一个适合这个频率的接收器，请帮忙。
我们如何实现这个目标?
谢谢
欢迎你，阳光，你可能需要调整你的电视接收器的设置，并根据发射机的频率来调整它，这可能会非常困难。似乎没有其他可行的选择了。
好的，爵士非常感谢..
