简单的触摸操作电位器电路

在这个触控电位器电路中，我们有两个触控板，当一个触控板被触控时，在输出端产生缓慢增加的电压，而当另一个触控板被触控时产生降低的电压。

当触点被移除时，电压“永久”保持在那个增加或减少的水平。

触控板开关通常通过合并一个基本的数字存储系统来工作。然而，这些也可以操作，以允许模拟输出电压，如在本文中，通过一个低成本的电路，这是简单的构造。

电路描述

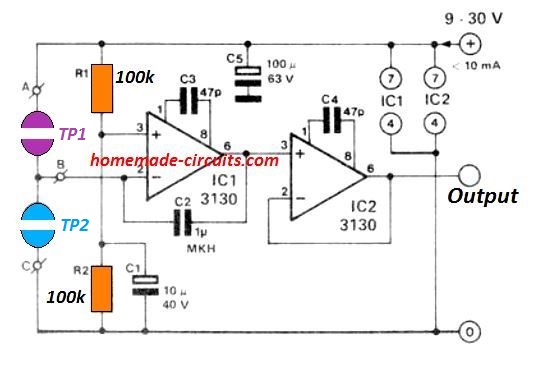

电路以IC1为中心，IC1是一个运算放大器，具有极高的输入阻抗，被配置为积分器。

用手指触摸触摸板TP1时，电容C2 (MKT型低漏电容)通过皮肤电阻充电，触发IC1输出电压线性降至零。

如果触摸第二触摸板TP2，则导致相反的响应。现在，IC1的电压输出线性增加到等于电源电压的电平。

这种触摸操作电位器电路的最佳特点是，当手指触点从衬垫上移开时，此时出现在IC1输出端的电压幅度被C2上存储的电荷保留下来。

由于电容中不可避免的泄漏电流，输出电压将开始以每小时约2%的速度向零或向电源电压漂移，这取决于最后触碰的是哪个特定的键盘。

为了确保泄漏电流尽可能小，重要的是要使电路远离湿度或潮湿。这是实现此设计时必须考虑的一个关键方面。

应用程序

这种固态触控板电位器电路的应用可能性是广泛的:它可以用于几乎任何需要电位器来产生触控可变电压的地方。

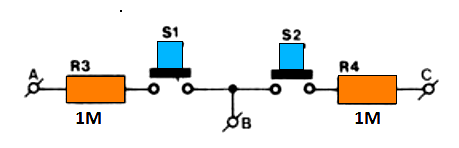

如果您想使用标准按钮开关作为触摸板的替代，下面的图解释了如何通过替换触摸板点来实现这一点。

电阻器R3和R4模仿皮肤抗性;开关S1和S2将输入电位提供给IC1。

如果您同时按下这两个开关，输出将不受影响，并且不会对其现有值产生任何变化。电容C3和C4消除了运算放大器进入振荡模式的所有可能性。
