这里解释的电子恒温器可以通过适当地开关(打开和关闭)加热设备来控制室温。
辛格:上面
电子恒温器的操作细节
该电路采用热敏电阻NTC(负温度系数)作为传感器器件。
-只要环境温度保持高于电位计预先设定的值，继电器相应保持失活和红色LED可能被看到亮。
-当环境温度低于设定值时，继电器被激活，绿色LED被点亮。
为了得到预期的效果，需要仔细调整电位器。
为了调整提议的晶体管温控器电路，NTC被封装在一个玻璃管内，其引线通过长导线端出，这样它就可以被放置在所需传感的理想位置上。
电路的设置是将热敏电阻玻璃管和水银温度计放在一个装满融化冰水的容器中，然后在下一个程序中，将其置于环境温度下，最后靠近煤气燃烧器，以实现所有设置水平。
在上面提到的每一种情况下，绿色LED刚刚点亮的点是通过轻轻地操纵壶旋钮朝最大方向，并在旋钮刻度盘上标记一条线，以便进行相关的温度校准，然后用相应的温度对这些标记进行适当的标记，这些温度同时记录在相关的温度计上。
电路操作相当简单，可以通过评估每个晶体管的截止和触发状态来理解。
只要NTC电阻很高(当环境温度很低)，晶体管T1进入饱和，提供电位计设置允许这一点。
考虑到上述情况，晶体管T1、T2、T3和T4饱和并激活继电器。
所采用的继电器可以是一个双触点，每次它被激活时执行两个操作，一对触点用于开关led，另一对用于激活加热器或所需负载。
电容C1使NTC值发生突变。

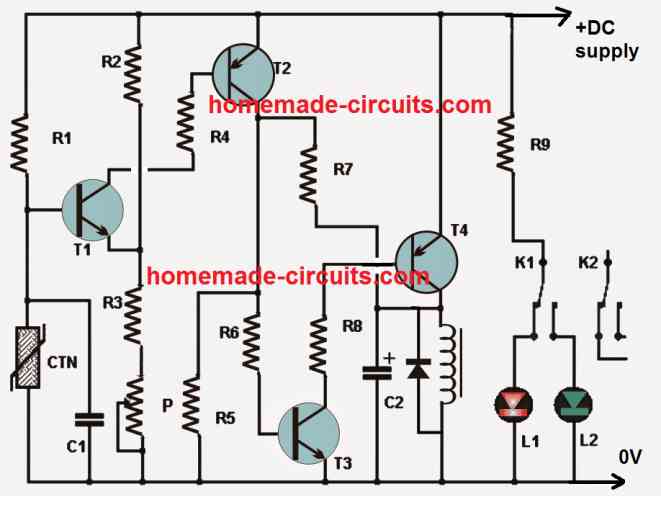

线路图
上述晶体管恒温器电路的材料清单:
—电阻:R1, R4, R6: 10K, R2: 12K, R3: 6.8K, R5: 33K, R7: 470K, R8: 2.2K, R9: 560欧姆。
-电位器:线性10K。
- NTC:负温度系数10K。
-电容器:C1: 100nF, C2: 47uF, 10V(电解电容器)。
—指示灯:1红色，1绿色
—晶体管T1、T3: 2N2222, T2: 2N2907, T4: 2N2905
-继电器:12V DPDT。
