这个阴影探测电路使用两个ldr，并有效地检测光水平之间的差异，并触发一个响亮的声音警告警报。
在使用单个LDR(光刻胶)的电路中，检测可能不像这里讨论的两个LDR那样锐利。阴影探测电路的操作细节可研究如下:
该电路的关键要素是两个LDR和主动运算放大器，其用作比较器。
电路操作
从图中可以看出，opamp的输入通过在相应的电源轨道上交替放置ldr与相应的电阻进行平衡。
这两个电阻器可能被替换为预置，以获得一个精细的调整选项，并确保最佳平衡和完美的零逻辑输出放大器。
在正常光照情况下，即没有检测到阴影(没有阴影)，两个ldr能够通过opamp的传感输入接收到相同数量的光，从而在IC的输出端呈现低逻辑电平。
在一个LDR（例如R1）中的一个（例如R1）的情况下遇到比另一个（R4）的阴影或更小的光，导致opamp的反相输入处的电压低于非反相对应物，导致逻辑IC的输出切换到高逻辑。
上述动作激活晶体管Q1，晶体管Q1，其又激活LED和继电器。LED允许在继电器激活SIREN设备时获取可视警告。
最好你可能想要放置一个半导体二极管(D1)与继电器并联，如图所示，以保护晶体管Q1免受继电器反向电磁场的影响。

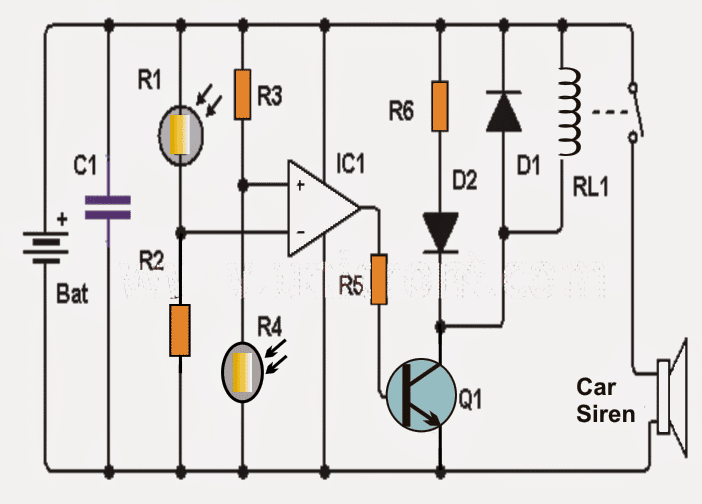

线路图
注意事项:
- 电路由9伏铅酸电池或任何类似的SMF电池供电。
- ldr放置间隔约3cm。以获得最佳反应，并避免错误触发。
所提出的阴影侦测电路的零件表
- 1个运算放大器:LM741 (IC1)
- 2个LDR(光敏电阻/ LDR) (R1, R2)
- 1个NPN晶体管2N2222或类似器件(Q1)
- 1 1N4007二极管(D1)
- 1个红色LED二极管(D2)
- 9伏继电器(RL1)
-两个10K电阻(R3和R4)
- 1个1K电阻(R5)
- 1电阻470（R6）
- 1 100 NF电容（C1）
我想问一下，为什么在这个电路中使用100nF电容?它是必要的元件还是我们可以忽略它使电路正常工作?
C1必须实际上直接放在IC供应引脚上......它用于取消由于SIREN操作而产生的反向电压尖峰，以及中继点击......
非常感谢你的帮助。
欢迎你……
请给我一个视频，让我一步一步地构建阴影探测器
我可以用IC 555定时器代替IC lm741吗?我必须用继电器吗
用555是不可能有两个存单的
大警报器需要继电器
你好先生,
你的网站很棒。我正在做一个项目，你能张贴wifi信号探测器电路吗
谢谢yasir，目前我没有它，如果我碰巧得到它....我会发布它
好的
