在这里我们学习如何制作一个简单廉价的卫星信号强度计,可以用于调整碟形天线与当地卫星,以实现正确定位和最大信号强度的天线。
LNB如何工作
用于接收卫星信号(数字或模拟)的LNB旨在抓住来自相关卫星而不是单个特定通道的整个可用转发器。
由于现代LNBS所拥有的高增益特征,上述过程可能会在盘天线最佳对齐时将大量的RF能量诱导到连接的接收器中。
所提出的信号计电路配置为通过一次平均所有应答器接收的总能量来测量广泛频率范围内的射频信号的幅度。
不建议将Meostat Dish通过该电路调整,因为该盘的功率输出太低,对于仪表来检测任何重要的东西,可能会产生混淆。
图像信用:https://www.shop4fta.com/images/products/satellite-finder-signal-meter.jpg
电路操作
所讨论的卫星的线路信号强度计是非常简单的。IC 78L10将LNB本身提取的直流转换为10V调节输出,为用于感知射频信号强度的opamp放大器供电。
L1保证LNB的射频不泄漏到电路的供电线路中,以减少信号损耗和不必要的干扰。相反,39pF电容允许LNB的射频信号进入电路,但阻止直流内容进入传感器级的输入。
由两个1SS99肖特基二极管形成的硅快速恢复高速二极管网络检测并将所获取的RF信号纠正到可识别的DC中。它在线的下一个39pf电容进一步过滤。
L2和1nF电容器的位置是为了过滤任何不需要的渗入,这些渗入可能与要测量的实际射频能量一起潜入。
最后,将网络射频信号应用到opamp IC TLC271的非反相引脚上,该引脚被配置为高增益、高升压放大器模式。
opamp电路中包含的反馈池用于校准和调整信号计的增益,使电路可以进行调谐,以产生最大灵敏度,并检测来自LNB的最小可能信号。
随后,检测到的和放大的射频信号被馈送到一个高灵敏度的微安表单元,通过表上相应的针偏转将信号功率转换为可读的视觉输出。

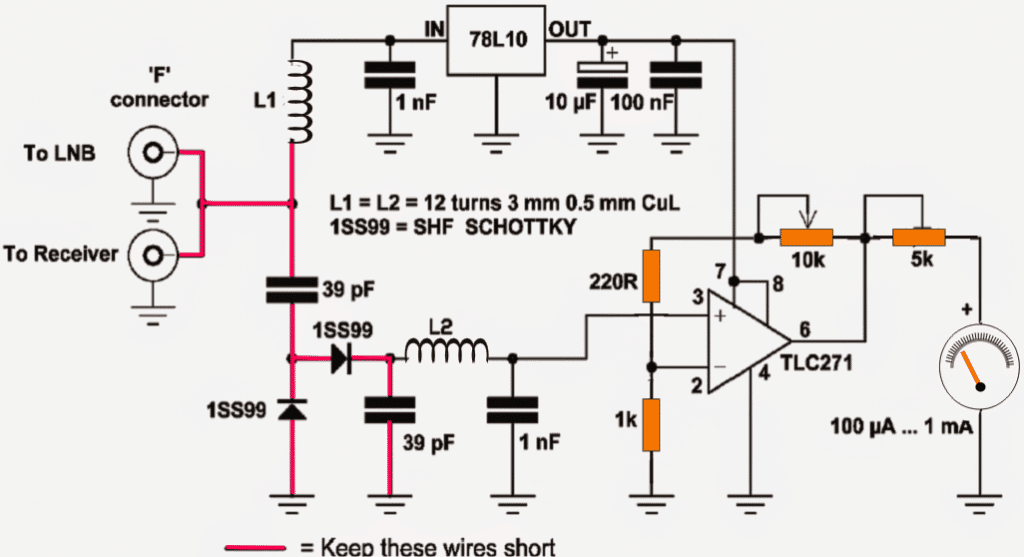

线路图
如何使用卫星信号计量装置
可以按照以下指导步骤完成:将连接在接收单元和LNB (LNB端)的同轴电缆拆下,通过一小段同轴电缆将信号表的输入端口与LNB输出插座进行简单的集成。
在此之后,它是插入从LNB断开连接到信号表的输出端口的接收器电缆的时间。
提供的该包裹性信号计设备的端口实际上没有任何特定的方向,因为它可以目睹所有端口并联配置,这意味着任何两个端口都可以用于LNB和接收器,无论如何都可以使用。
保持接收开关处于ON状态,以便接收到的直流能够到达信号表电路以及LNB上电。
现在,将你的碟形天线的位置大致指向天空中的卫星区域,让你最喜欢的跟踪程序参与设置,以便在太阳与卫星达到相同方向(方位角)的情况下,确定罗盘的航向时间。
优化控制罐
接下来,抓住信号仪表的增益调整壶,仔细优化设置,同时你也校准方位角仰角,使仪表上的偏转尽可能显著。
记住,甚至低至5度的一种变体的菜能让信号立即消失迫使你重新启动程序,更糟糕的是你可能只是调优菜收到一些模糊的卫星传播,因此与伟大的灵巧和温柔的手。
一旦实现了对碟形的正确和最优的定位,就可以通过拧紧夹子将其固定到合适的位置,之后,LNB在碟形杆上的放置也可以进行一点优化,以提高效果。
Deeman说
你好Swagatam,
我有兴趣建立双频带(28GHz和38GHz)发射器和信号强度计,还将显示SNR。请你能提出建议。谢谢
Swagatam.说
您好Deeman,对不起,我对提到的项目没有足够的数据。
syphou生说
你好,在哪里可以买到?
拉丁说
您好,先生,请给我完整的部分电路清单。你没有写零件清单。
我是新来的,我想试着做一个电路。
非常感谢你的帮助。
拉丁
Swagatam.说
拉提夫,零件在图表中有清楚的说明,你只需要复制它们并把清单给店主看…
法国Sikonela说
嗨,是否可以将IC TLC271 OP-AMP替换为同一类的任何其他运算放大器
Swagatam.说
嗨,任何其他可能不起作用,基本上它应该是一个非常低的噪声类型的opamp,可以检查其数据表以研究其规格,然后搜索类似的op。
我的。Sanavullah说
对一个懂基本电子知识的人来说,这是简单明了的解释。
好。
未知说
你好,你在Multisim或其他仿真软件中有这个模拟电路吗?
如果你有的话,可以发到我的邮箱:pauloricardo.sts87@gmail.com.
救救我,我的朋友。
Swagatam.说
对不起,我现在没有!!
未知说
你好,我可以用tlc271的pin 1和pin 5做什么?非吗?
Swagatam.说
让他们不用的
苏萨苏萨说
谢谢分享你的知识。是否有可能在运放的输出中添加一个“蜂鸣器”,也有一个声音指示。
Swagatam.说
是的,它是可能的,但即使在信号电平的最弱状态下也会开始发出声音,或者一旦检测到信号
德氏兄弟集团说
我无法理解L1 = L2 = 12转3mm 0.5mm CUL的含义
请告诉我如何制作这个电感,或者建议我在这个电路中使用现成的电感。
Swagatam.说
这两种电感器都可以用0.5mm厚的漆包线在3mm塑料线圈上缠绕12圈制成
