本文讨论了一种简单的数字功率计电路，它可以安装在家庭中，以获得随附电器或负载消耗的瓦数的即时读数。这个想法是尼廷先生提出的。
技术规格
我遇到了麻烦。我想知道一个选项，我可以确定我的电梯，以便我知道确切的总时间，我的电梯时，它被使用。因为我想计算我的升降机在24小时内消耗的总单位5千瓦电机上。如果你能解决这个问题，那将是一个很大的帮助
谢谢尼
可以使用几个便宜的集成电路和一些相关部件制作一个简单的功率计来测量功率使用情况，如下所示:

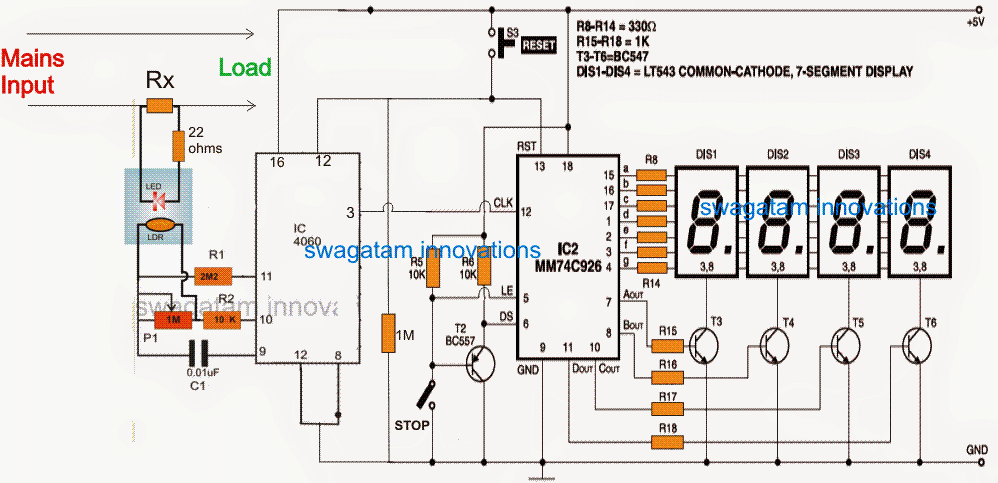

线路图
设计
参考上面提出的数字功率计电路，我们可以看到IC 4060被配置为电压到频率的转换器，而IC MM74C926形成一个频率计数级，可以通过连接的4个7段共阴极显示器连续计数9999脉冲。
IC 4060实际上是一个计数器分压器IC，配置在一个相当不同寻常的方式，以实现电压到频率的转换。
在正常模式下，预置的P1可以调节，以增加或减少IC引脚3处产生的频率，然而，如图所示，一个LDR/LED装置与P1预置连接平行，使LDR有效地改变P1值，以响应与LDR集成的隐藏LED的照明强度。
确定了亮度
LED亮度由流过Rx的电流控制或决定。通过Rx的电流与附加负载消耗的瓦数成正比。因此，如果负载消耗增加，通过Rx增加的电流，这反过来增加引脚3频率的集成电路。
由于IC 4060引脚3与脉冲计数器电路的时钟输入相连，因此与负载消耗相等的变化频率由这一阶段计数，并在连接的4个显示模块上显示。
停止开关可以随时打开以冻结显示读数，可能是在一天结束时，当最终读数是要研究。
为了复位显示并重新开始计数，可以按下给定的复位按钮并暂时释放。
计算极限电阻Rx
Rx可根据给定值计算。
Rx = LED正向电压降/负载的最大允许瓦数。
例如，如果LED Fwd电压为1.5V(红色LED)，在220V交流时最大允许瓦数为2000瓦，则计算方法如下:
2000/220 = 9安培
Rx = 1.5/9 = 0.16欧姆
电阻器瓦数= 1.5 × 9 = 13.5或约15瓦
P12可用于适当调整或微调电度表的量程。
整个电路可以由5V电源供电，该电源可以从手机充电器单元获得，并通过7805 IC进行调节。
如果4060转炉阶段看起来有点粗糙，你可以选择一个替代电压-频率转换电路，从所讨论的功率计电路中得到更专业的响应。
所以如果我移走较低的引脚12，我将引脚8连接到地面，对吗?另外，我如何连接这个LED/LDR安排?
是的没错!LEd和LDR必须建在一个小的不透光的外壳内，在外壳内彼此面对。
//www.addme-blog.com/wp-content/uploads/2019/09/LED-LDR.png
Mr Swagatam, IC 4060在这个图中有两个引脚12，这是一个错误吗?请澄清我。谢谢
谢谢多米尼克，是的，下pin12是错误的，请去掉它，显示错误。上针是正确的。
亲爱的RX大约有15w这么大的废物和热源，有更好的解决方案吗?
BR
你可以在Rx上使用运放，然后Rx可以降低到更小的值。
嗨赃物,
我点击了电路，但没有得到放大。
最好的问候,
Nelio阿伯
嗨，内里奥，这是因为图像已经在它的放大形式。你可以右键点击它，并在一个新标签中打开它，看看是否有助于产生一个更好的视图?
先生您好，您能给我一个清晰的电能表的电路图吗?从上面提供的电路图我看不懂
MI Rajput，请点击原理图放大，得到清晰的图片
Icmm74c926在我们地区不可用。它还有其他选择吗?
你可以在.....上试试我不确定是否有类似的IC
嗨，伟大的SWAGATAM，现在我有小键盘数字表显示电力单位，当它变成零时，我必须在我的手机上买电(简单地说电通话时间使用移动支付)或付费方式，你知道我该如何破解这个电表，让它在我打开电子设备时运行缓慢，甚至在我使用电子设备时让它冻结一段时间，因为我花了很多电。如果你有任何关于如何破解电表，使它运行太慢，每当我打开灯和其他小玩意，请帮助我，谢谢
嗨，戴维斯，对不起，我没有任何关于黑客设备的知识，这超出了我的专业水平!
你为什么要上传那些没用的资料给我们?检查引脚编号。12of IC CD4060….. how to work this?eally waste…..
你懂电子学吗?你懂英语吗?
Pin12配置正确。
先生，上面的电能表使用了一个4块的7segment displày。
是的没错……
