这个简单的MOSFET测试仪可以快速测试增强型N沟道和P沟道MOSFET。它检查栅极、漏极和源极之间是否存在短路。
由：Henry Bowman设计
它还区分了N和P沟道MOSFET。一旦连接到MOSFET，就会完成所有测试，而无需反转连接。这节省了处理引脚和静态积累，这可能会产生错误的结果。该项目使用类似我曾经设计的原则晶体管测试/标识符。

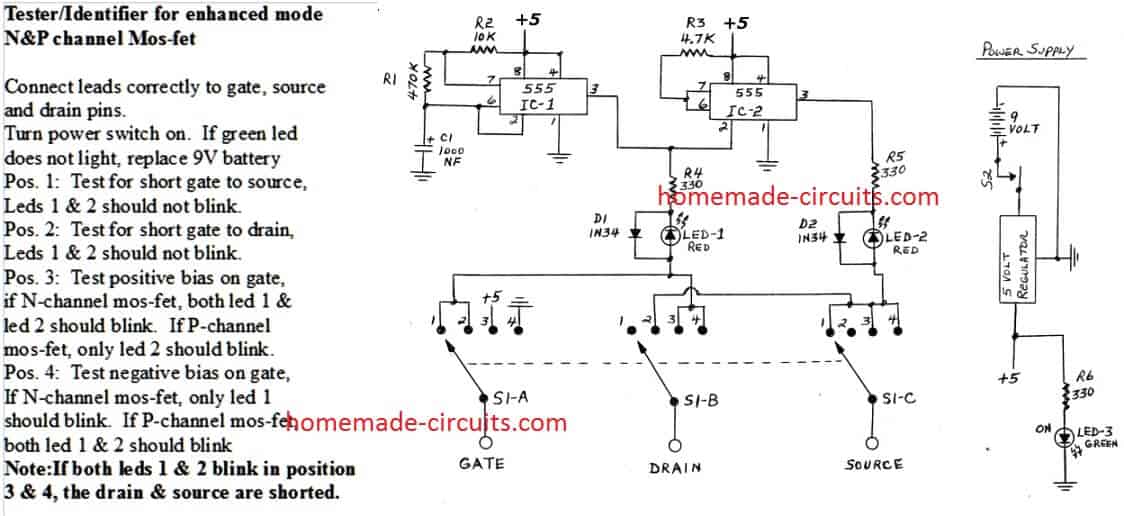

电路操作：
IC-1是一个555定时器IC，被配置为令人瞩目的多抗体。它产生每秒约两个输出脉冲。
频率由R1，R2和C1确定。IC-1的输出连接到电阻R4和IC-2的触发输入引线。IC-2也是555定时器IC，配置为逆变器。
IC-2的输出引脚3始终与IC-1的输出引脚3极性相反。IC-2的输出连接到电阻器R5。R4和R5为二极管D1/D2和Led 1/2提供电流限制。二极管和LED连接到一个4位3组旋转开关。
旋转开关的三个公共引线连接到标记为“闸门”，“漏极”和“源”的测试柱进行MOSFET连接。PG型夹具的夹子应附接到三个绑定柱，以便于与MOSFET连接。
如何测试
当mosfet正确连接到这些连接且电源开关打开时，测试如下：
位置＃1：在门和源连接之间的短时间测试。IC-1和IC-2的输出不断逆转极性。
如果栅极和源极之间存在短路，则为Led-1和Led-2提供电流路径，作为555 ic的交替极性。如果不存在短路，则没有Led点亮。
位置#2：测试闸门和排水管连接之间是否短路。将选择器开关移到位置#2也会将Led连接移到栅极和漏极。如果不存在短路，则没有Led点亮。
位置#3：当漏极和源极连接到Led时，为栅极提供正偏压。如果mosfet为N沟道，则Led-1和Led-2都将闪烁。如果mosfet为P沟道，则只有Led-2闪烁。这表示栅极和源极之间的二极管功能正常。（见下文注释）
位置#4：当漏极和源极连接到Led时，为栅极提供负偏压。如果mos fet为N沟道，则只有Led-1将闪烁。
这表示栅极和源极之间的二极管功能正常。如果mos fet为P沟道，则Led-1和Led-2都将闪烁。（见下文注释）
注意:如果mosfet的漏极和源极短路，那么无论N通道还是P通道，Led-1和Led-2都将在测试位置3和测试位置4闪烁。这就是确定漏源不足的方法。
零件清单：
数量 - 描述
2---555定时器IC或1个双定时器556
1---470K 1/4瓦电阻器
1 ---- 10K 1/4瓦特电阻
1---4.7K 1/4瓦电阻器
1---1000nF电沉积电容器20WVdc
3---330欧姆电阻器1/2瓦
2 ---- 1N34通用二极管或等同物
2----发光二极管，红色
1----发光二极管，绿色
3 ---- LED安装插座
1 ----选择选择开关，4个位置，3块
1----选择开关旋钮
1----拨动开关，spst
1 ------- 5伏调节器7805，或等效
1---9伏电池
1 ---- 9伏电池保持夹子
1---9伏蓄电池接线柱连接器
3 ----绑定测试连接的帖子
1----小型仪器箱
所有先生，位置，请参见图中的pdf图表
de l'onduleur心脏接口自由20.SVP
好日子先生，请为MOSFET带有200 VGS的MOSFET是什么最大的逆变器输入。
Seun，你的意思是vds吗？最大功率取决于VDS，ID和环境温度！
是vds-200v，Id=49安培
最大电压输入是多少
12V VGS和200V VDS
您必须检查电流和电压，MOSFET与安装的大型散热器保持合理冷却或温暖。这将是逆变器可以转移的电源。例如，如果MOSFET开始在48 V 30安培中无法控制地升温，那么它可能不适合48 x 30 = 1440瓦，您必须尝试较低的电流等......
我想知道你是否能帮我一个忙我知道这是愚蠢的，但你能给我发电子邮件，你会推荐一张选择器开关和装订柱的图片，可能还有一张你会如何在面包板上模拟的图片。先生，请
对不起，由于缺乏时间，这一刻看起来很难
嗨，斯瓦加图姆
希望你一切顺利
我模拟了这个cicuit，因为我正在怀疑操作，位置3，n沟道mosfet：两个LED 1和2闪烁。但是当我放置P沟道FET时，没有LED闪烁？
我不是在理解什么？
问候罗宾
欢迎回到罗宾，很高兴你尝试模拟这个电路，但是这是亨利先生设计的，他是这个博客的热心读者之一，他已经成功地测试了这个电路。所以我不确定为什么模拟结果不符合要求。
可能是一个实际测试会确认真相。
继续努力！
谢谢你回到我赃物
我忙着给我一些问题，并希望确保Mosfets的问题是我看看这个电路的问题，这让我更加困惑，但会接受你的建议
谢谢
欢迎您，Robin，您还可以使用以下简单方法确保您的MOSET正常
https://www.homemade-circuars.com/how-to-check-mosfet-using-digital/
尊敬的先生，
假设我使用PWM通过单个晶体管运行直流电机。
如果mosfet短路，则表示其所有三个引脚均短路。
直流电机是否会以其全速运行，或者它会停止，无电流不会流过它？
。
我问它是因为我想使用PWM运行直流电机@ 110V。实际上，220V将使用调整占空比将220V转换为110V和下面。（如果这不是好主意，请警告我）
。
我担心，如果在某个阶段我的MOSFET短路或烧毁。我的电机将获得220v电压，或者所有电流将停止流过mosfet。
瓦卡尔，没有人能预测出故障设备是否会导致输出短路或开路……我们无法预测。
顺便说一句，在PWM中，峰值将始终等于输入峰值，因此在您的情况下，电机将始终获得220V峰值，但通过PWM，这将以脉冲形式应用，使平均电压下降到一些较低的值，具体取决于占空比率。
为了安全，您可以使用电机串联添加保险丝。
我会添加保险丝。
谢谢兄弟。
