在这篇文章中，我们将研究两个简单的外部触发定时器电路，以满足两种不同的应用需求，这些想法是由Alan先生和Ms.Stevanie提出的
电路请求# 1
我真希望我能像你一样懂电子学。
请您帮助我与一个简单的计时器电路，将可调高达30秒，并能够供电的一个小拉大螺线管。
电路由两个位置的磁簧片开关触发，当其中一个开关被触发时，该电路必须运行。
每次簧片开关打开时，它也必须自动复位。使用9伏电池将是最佳选择。
您可能提供的任何帮助将非常感谢，因为这条线路将用于控制一个小门提供进出动物在我们的非营利动物收容所在佛罗里达。
你的真挚的
艾伦Guadagno
被遗弃的宠物救助
劳德代尔堡,佛罗里达州

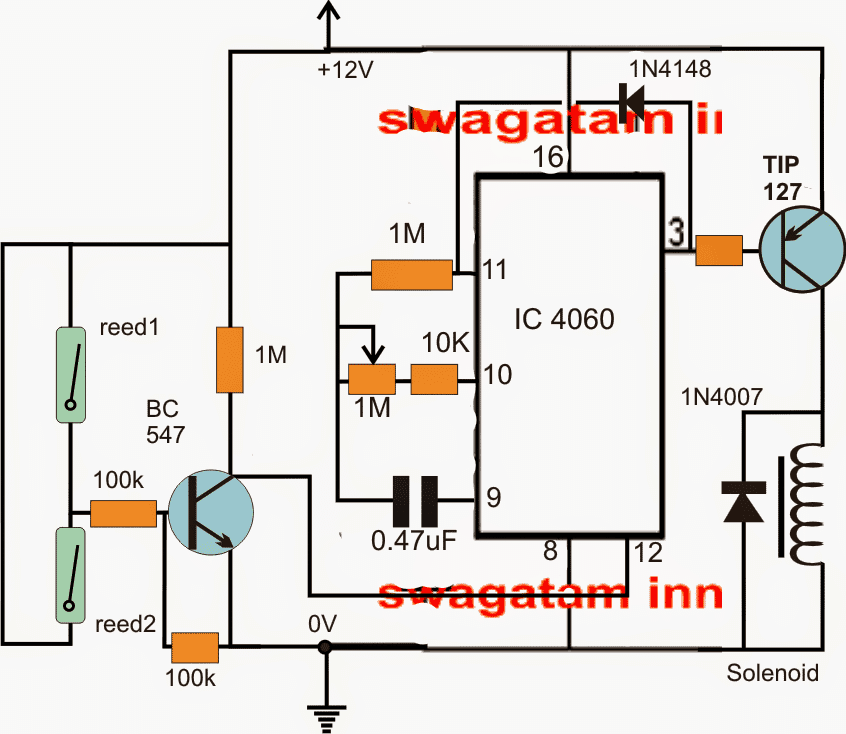

设计# 1
参考上面的图表，建议的螺线管定时器与簧片开关可以看到配置在单个定时器/计数器芯片4060。
只要簧片开关不触发,IC的pin12通过1米电阻高企,然而如果一个簧片开关触发,以下是被迫进行和地面pin12 IC反过来被重置并触发电磁通过TIP127晶体管,集成电路现在开始计数。30秒后(这可能是不同的或根据个人喜好定制通过1M锅)，IC的引脚3走高，导致TIP127自身和螺线管失活。
通过二极管1N4148到引脚11的正反馈确保IC锁定在这个位置，直到簧片开关被释放，IC复位到其原始状态。
电路请求# 2
我是来自印度尼西亚的Dwi Raya大学的学生，
我有请求让你与2选择计时原理图定时器。
如果这个Timer为:
-选择按钮1 ON，计时器工作3小时ON和3小时OFF将连续重复，只要电源可用
-选择按钮2 ON，计时器工作6小时ON和6小时OFF将连续重复，只要电源是可用的
先生，请帮帮我，
谢谢和最好的问候，
Stevanie

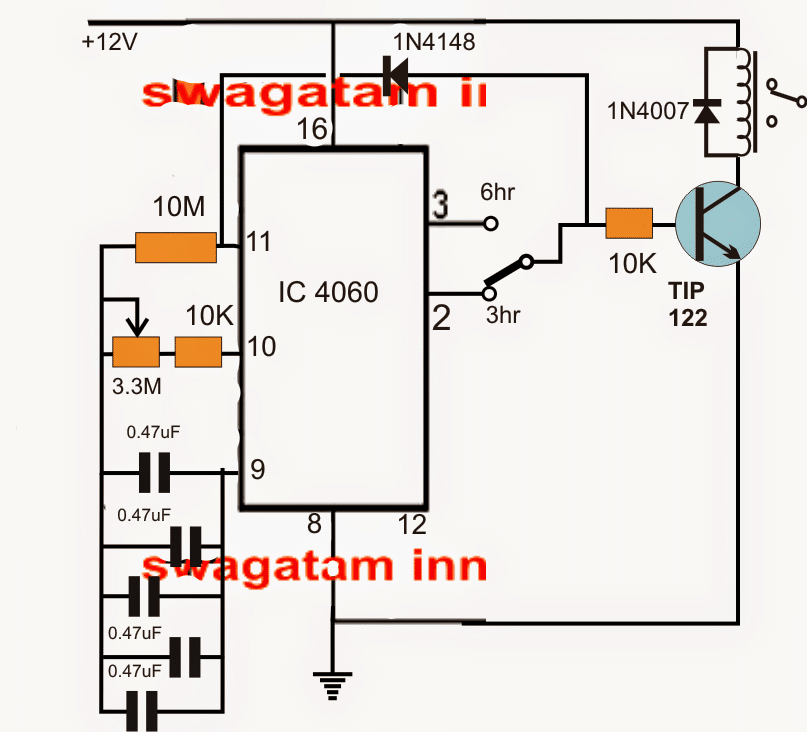

设计# 2
根据要求，3/6小时可选择的定时器电路可以在上面研究。再次，4060提供了帮助，并通过包含最小数量的部件来实现应用程序。
该IC配置在其标准定时器配置中。
3.3M槽和0.47uF电容决定了所示引脚3和2的首选可调时间间隔。
pin3被设置为提供所需的6小时延迟，因此pin2允许获得50%的少，这是一个3小时延迟选项。
以上是通过如图所示的SPDT开关进行适当的选择。
反馈二极管确保一个锁存动作，如果用户想要一个连续的ON/OFf序列，则可以简单地删除该锁存动作。
亲爱的先生赃物,
我很高兴在这个网站看到所有的项目，并发现所有有用的感兴趣的电子爱好。为此，我挑战组装一个自动空调主控开关。请帮忙按以下顺序设计附加电路:
使用电路要求的史蒂夫尼先生(6小时自动开和关)应该是最好的电路，以适当地和自动地激活我的空调从off状态到LOW FAN, HIGH FAN, LOW COOL和HIGH COOL的主控。因为我认为自动打开空调必须遵循适当的顺序和时间间隔，才能达到最高设置。
请帮个忙，用我的邮件通知我:rieno.cuizon@gmail.com．
最好的问候,
Rieno。
谢谢你，亲爱的里诺，
你将需要一个PWM电路来控制交流电机的速度，你能做一个PWM电路除了定时器电路?对于一个新爱好者来说，这可能会很复杂
很好的信息。我需要打开一个bin振动器持续30秒的时间，当电源被应用，然后关闭，即使电源保持应用，然后只运行，当电源被关闭，并重新打开。哦，它是一个20a 115v的交流电路
谢谢! !，为您的应用程序，您可以尝试以下电路:
//www.addme-blog.com/2012/01/how-to-make-simple-timer-circuit-using.html
只需删除按钮和短的点在一起。
穿过pin3和地面，你可以连接一个继电器控制振动器。
确保继电器有一个自由旋转二极管。
你可以通过适当的计算电容和电阻的值，这可以通过试错或标准公式来完成
我想购买一个“延迟制作”24V定时器与可变延迟3-60分钟，但我找不到一个可用的。我打算自己动手做。如果可能，请提供电源或电路图。谢谢你！
你可以尝试上面文章中的第二种方法，并使用它来达到你的目的
对不起，我不知道调整延迟时间的“标准公式”是什么。
理想的延迟应该从3分钟调整到60分钟，但我愿意固定20分钟。
电阻使用R = 22K，电容....使用C = 1uF从引脚#3记录时间延迟。
使用这个尺度(值)，您可以通过简单的R/C值交叉相乘来计算任何其他所需的延迟
我有一个项目，是用于汽车安全在尼日利亚。我只知道它有一个电容，二极管，电阻和晶体管。它使用12V电源，当司机门打开时，需要6分钟来切断偿还。继电器按下按钮开关就闭合了。它也有另一个正常开关，可以关闭，如果我不需要使用门控制开关关闭继电器。你能帮我设计一下电路吗?
elvis4best@gmail.com
猫王，它只是一个延迟继电器定时器，你可以尝试以下概念
//www.addme-blog.com/2013/02/make-this-simple-delay-on-circuit.html
你好先生,
我想知道，如果我们改变输入电压，设定频率是否有变化。
如果是，输入电压和频率的关系是什么?
你好,印度央行的
正常情况下，它不会有太多的影响，但它仍然是更好的使用一个电压调节器，仅为IC确保一个有保证的性能。
基于CMOS的集成电路的性能基本上不受5V到15V之间电压的影响。
我正在做演示项目，电机向前和反向运行控制的限制开关(窗升降机向上和向下分别)
簧片开关放置在两个固定的地方，用来吸引磁铁。磁铁放置在电机齿轮齿上。上下簧片开关受磁铁吸引，据此电机将运行在向前和反向的状态。
操作条件:
1、电机向前移动一定距离，直到上层侧簧开关被磁铁吸引。当电源接通时。
2、当簧片开关被磁铁吸引后仍保持停止延时1分钟并开始反转。
3、电机反向移动一定距离，直到下部侧簧开关被磁铁吸引。
4.当簧片开关被磁铁吸引后保持1分钟停止并开始向前移动。
我想要这个循环连续运行。我希望你能给我更好的答复
如果可能的话，我会试着弄清楚。
Swagatam先生你好,
我必须赞扬你在帮助群众建造实际电路方面所做的出色工作。
我一直在搜索你的网站为我的手表上弦定时器。到目前为止，我似乎还没有找到。
我的要求:开关继电器(为电机)15分钟(on)，然后关闭2小时(off)。只要电力供应充足，这个循环就会不断重复。理想情况下，开启时间可在10 - 30分钟内调节，关闭时间可在1 - 3小时内调节。
感谢你的建议。
谢谢。
谢谢你YK，我认为你应该尝试下面的配置，这个应该完全满足你的要求:
简易可编程定时器电路
请给我60分钟可调定时器的电路图，7段显示。
你可以试试这个:
//www.addme-blog.com/simple-digital-timer-circuit-with-2-digit-display/
