简单的门开关控制器电路设计，通过一对按钮手动操作门，也可以修改，以实现通过远程控制的激活。
它是如何工作的
参考下面所示的简单门开关控制器电路，我们可以看到一个相当简单的配置，本质上包括一个晶体管锁存级，一个DPDT继电器级和几个推到ON/OFF开关。
推送开关S3 / S4在电路中发挥着重要作用，并确保在达到其最终限制时的电机从未被过载。
理想地适合该应用的交换机的图像显示在电路图下方。这些非常受欢迎，可以从任何相关的电子零售商那里容易地采购。

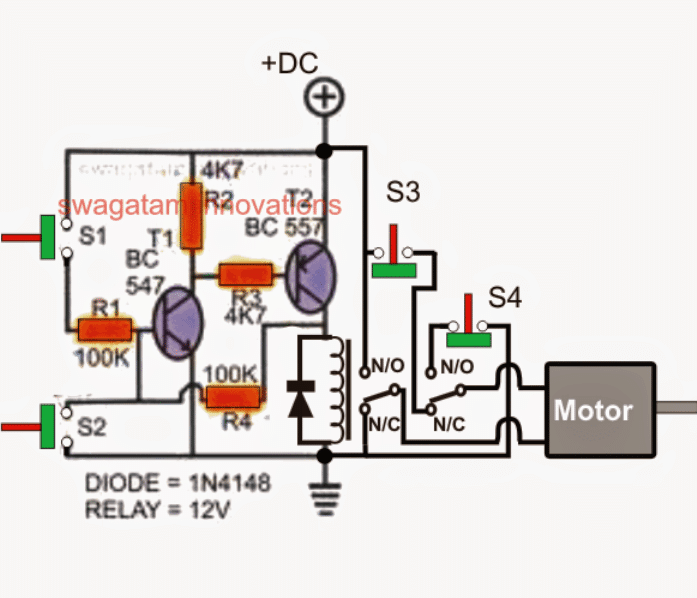

电路图
零件清单
- 电阻都是1/4瓦特5%
- R1, R4 = 100k
- R2, R3都是4.7k或10k
- 继电器二极管= 1N4007
- T1 =晶体管BC547
- T2 =晶体管BC557
- 继电器= 12V DPDT
- S1, S2 =按钮开关
- S3 =按下如下所示

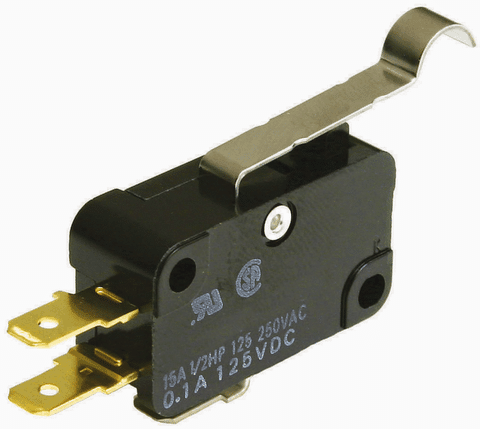

设置复位推送开关
上述开关用于S3，S4
晶体管T1、T2及其相关部件构成可靠的锁存电路，S1和S2是普通的on开关，其中S1充当“设置”按钮，S2充当复位按钮，分别负责打开和关闭连接的开关。
S3和S4是固定在门机制的末端旅行点上的，因此门每次到达终端目的地时都将它们推到OFF，当它离开目的地或门在旅行过程中时释放。
假设门最初处于关闭位置，我们可以预期以下情况:
运行步骤
S3在栅极的凹陷位置，因此在截止模式下。
S4处于释放位置，因此触点闭合并接通。
锁存器电路关闭，DPDT继电器也关闭。
DPDT继电器触点在N/C点。
在上述情况下，按S1启动了以下行动:
T1和T2瞬间锁存，致动在N / O位置中的DPDT继电器。
电机现在开始通过S4和DPDT中继N / O接触供应在设定方向上运行，使栅极能够以开放动作操作。这也在过程中释放S3。
一旦闸门到达末端限位或末端目的地，并完全打开，就会按S4切断对电机的供应。大门现在停下了，静止了。
如何翻转电机旋转
这个位置可以无限保持，直到S2被按下，断开T1/T2锁存器，使DPDT继电器失活，迫使其触点越过N/C点移动。
这立即翻转电机极性，使电机在相反的方向旋转，并使闸门反向回到其关闭位置。而在这种模式下，电机从S3获得能量，但只能在它到达更早的目的地之前。在关闭状态下，当按下S3时，切断电机电源，再次禁用电机。
门保持这个位置，直到S1再次被按下，开启门的动作…因此，通过手动操作S1和S2开关，可以简单地实现闸门的开启/关闭操作。
为了执行远程控制的打开，可以用瞬时继电器触点替换栅极，S1和S2的关闭动作，并且通过遥控器的接收器单元操作的继电器。
任何标准的400mhz射频，2继电器类型的远程控制模块都可以用于门的指定的远程打开，关闭控制。
亲爱的Shri Shagatham.
请寄给我一个电路，在电路里装有数字定时器，可以在固定时间内自动开/关，请寄给我逻辑电路和尾电路来安装
问候
Ramani
你好，拉马尼，是单扇门还是双门?我只能设计一扇门。
嗨，Swagath，感谢你简单的超级想法。电路描述对所有年龄层都很容易
谢谢塞尔瓦拉j，很高兴你喜欢帖子！
漂亮的电路设计蓝田;
我有一个有2个电机的门，是否会有另一种简单的方法可以向该锁存电路添加双逻辑？
除此之外，我可以构建两个这样的，并使用一个有4个按钮的遥控器来操作?
我只是在权衡我的选择以避免购买另一个门控制器因为那天闪电毁了我的电路板。
谢谢你提供的任何信息。
谢谢你，伊恩，如果你想控制两个独立的电机使用独立的开关，那么你可能需要使用两个相同的模块。
另一方面，如果你想用同一对开关控制两个电机，那么你可以使用相同的电路，简单地将另一个DPDT继电器并联到现有的继电器，并使用单独的限位开关复制S3和S4。
谢谢你的时间，这是一个很棒的资源..保持良好的知识..
我的荣幸！
我在控制面板中看到他们使用一个按钮控制电机打开/停止/关闭/停止
这怎么可能?
我必须看到系统的完整工作，然后我才能评论。
美好的一天swagatam;
我能够使用远程门和电线作为DPDT继电器开关，具有5A保险丝和其工作。现在我需要做的就是放入2个限位开关和我完成。除非你有这个资源，否则永远不会想到这一点。
再次感谢！！
伊恩
太棒了，Ian，很高兴它完全按照要求工作，谢谢你的反馈，希望它也适用于两个系统
门电路如何连接到s2上有一个自动闭合开关?
您有门开启器的零件列表吗？接线我有点好。哈哈
足够危险
我在图表下面添加了零件清单
救命啊，年龄让它付出了代价。我想我还能记得继电器在电路中是如何工作的，但多年不使用它们后，我发现自己陷入了困境。
我知道有许多人在这个新时代学习固态，但我仍然是老派的，我有问题。
到目前为止，我的士兵对此而糟糕。只是让压卷机有时候工作是一个挑战。我没有认为老老是如此衰弱。头脑仍在那里，但物理正在得到一个必要的。
我的问题是:为什么你可以用继电器来代替你展示的晶体管和固态?继电器是压在连接器上的，我不需要焊接。蒂姆
我能理解你的问题，每个人都有一天要面对它。

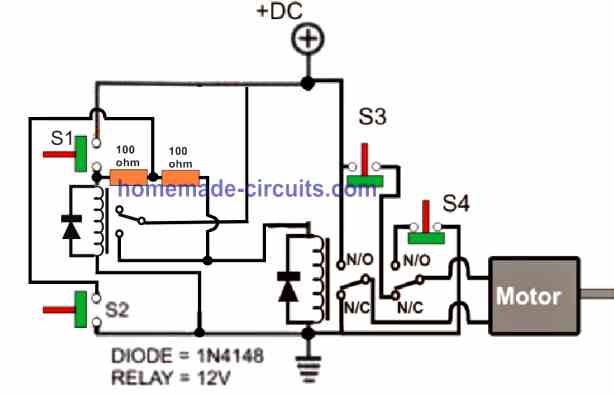

这里的图表仅使用继电器为所需的打开和关闭门操作
也请在右侧100欧姆和继电器触点之间连接一个1N4007二极管。
阴极将到100欧姆和阳极到继电器接触。
这里的二极管是什么？我可以使用两个晶体管作为npn而不是......我有点困惑你可以帮忙吗？
二极管是为了保护PNP不受继电器线圈电压尖峰的影响…不可能两者都是NPN
请用手工发送简单的门电路图
嗨，你的ckt非常便宜且易于关注......门打开/关闭工作就像一个魅力......请先生，如何使用上述CKT电源的电机/高放大器[DC或AC] ..Much有义务的。
嗨，谢谢，很高兴你发现它很有用。
对于强大的负载，只需升级继电器规格到30安培或50安培。
美好的一天先生
我真的需要你的帮助
我想建立一个电路的自动门打开和关闭系统，一个人只能在3秒内通过计时一次出去，如果有两个人想去我们的时间内，将会被提醒…
请在学校使用它作为我的项目......
如果你能帮忙，我将不胜感激
谢谢你！
你好，奥利弗，你想让门怎么开，是手动按钮还是红外传感器?请注明我会尽力帮忙!
我有一个1600摇摆栅极控制卡，给我问题。摆臂测试完全正确，12V输入到卡片是正确的。最初认为这个问题在NEC En21n1ns继电器中。我用一个新的替换它。现在，电机确实只接收了几伏，在计时器踢进后，继电器聊天。测试显示12.5伏特到达到继电器的适当输入。两个继电器线圈都显示出适当的电阻。我认为继电器线圈中的一个或两个反应导致其电压变化不变的东西。任何想法追捕罪魁祸首？
谢谢,特里•欧文斯
假设电源正常，问题可能在卡本身。卡电路中可能有故障，如果不实际检查卡的细节，可能很难诊断。在继电器线圈上放置一个高值电容将停止抖振，但我不认为这将解决实际问题。
先生，如果您不介意的话，能否给我一份滑动门自动关闭的接线图，先谢了
房地美
嗨，弗雷迪，这里是这样描述的:
https://www.homemade-circuars.com/automatic-sliding --gate-controller/
如果你有任何具体的问题，请让我知道，我会尽量解释!
我正在做的滑动门是一个接触器类型的控制，只有远程控制接收器是电子，我发现很难在哪里连接计时器电源
再次感谢，先生，如果你把我送到这里。
好的，但我得看看继电器是如何在你的电路中连接的，只有这样我才能向你展示远程控制连接的细节。
谢谢赃物，
如果你可以分享你的邮箱ID，我将把电路图发给你，并修改一下，让你检查，必要时可以修改。
谢谢
嗨赃物
谢谢您的解释。我想请您寄给我电机门的接线图和vidicom管的接线柱图
我是辛索林，很抱歉，我现在没有提到的电路!
大家好，
谢谢你对主题的解释。
我想知道我们如何使用这个安排，用遥控器来打开和关闭大门。
你能解释一下如何或可能吗?
谢谢。
你好,
你可以应用以下的概念，上面的门开/关电路
//www.addme-blog.com/remote-controlled-submersible-pump/
只需将继电器触点与S1点和S2点连线，通过按相关的遥控手柄按钮实现所需的门的遥控开启和关闭
亲爱的赃物,
我已经看过上面的链接和解释了。在射频接收模块有输出命名为A B C d我如何使用这个输出信号我如何连接到我的电路。(图中前面描述的自动门控制器电路示例，“简单门开/关控制器电路”)
//www.addme-blog.com/2015/07/automatic-sliding-gate-controller.html
请解释
谢谢
嗨Shelton，该模块是指的是4声道远程模块，这就是为什么它们中有4个输出，但没有问题，您可以忽略其中两个并仅使用两个，a和b。
这些引脚可以连接到两个单独的BC557（PNP）BJT到4.7K电阻的基底，以及穿过收集器和地线的12V继电器。发射商将转到12V正线。确保在继电器线圈上连接1n4007二极管。
通过开关电路的设置/复位点，可以使用各自的继电器线圈来切换门ON - OFF。
我建议购买准备好的远程模块，而不是制作它们，以避免并发症
