这个简单的数字定时器电路可以用来获得计时输出通过可选择的范围，可以设置从0到99秒，间隔1秒，0到990秒间隔10秒，0到99分钟间隔1分钟。所有这些时序输出都可以通过一个2位共阳极LED显示器显示和跟踪。

电路描述

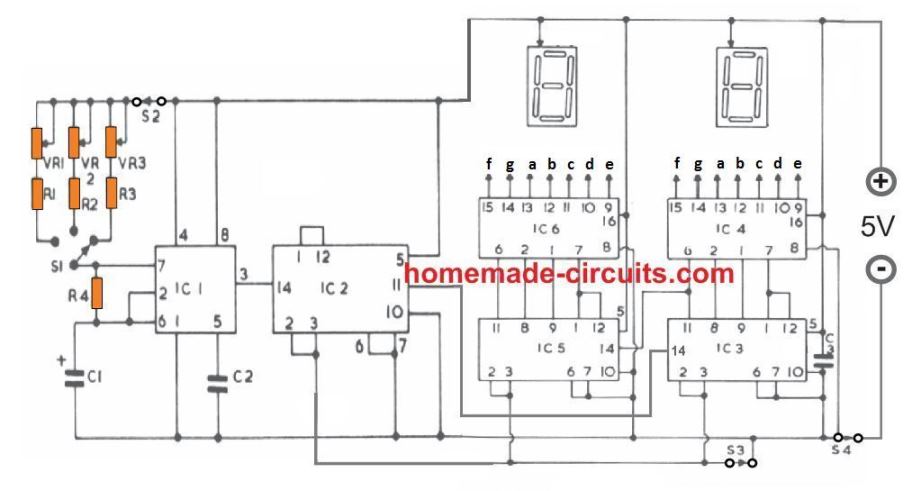

如图所示IC 555作为一个稳定的时钟发生器电路。这个电路构成了基本的时间间隔发生器级。

时钟脉冲馈送到IC2 7490的14引脚，IC2 7490是一个10乘10的计数器，它将时钟从IC 555除以10，然后在其引脚11处产生输出。

IC2的加入使设计能够合理生产长时间延误通过一个普通的IC，如IC 555，因为它将单脉冲时间间隔从IC 555转换成10倍长的时间间隔。

因此，从IC 555的1秒时间周期转换为99秒，10秒转换为90秒，1分钟扩大到99分钟。

IC2还允许时间电容器C1相对更小和紧凑。

然而，如果你想要输出延迟比这高出许多倍，那么IC 555可以被更精确的定时器IC所取代IC 4060的，以启用更大的可选择范围，可比建议范围高10倍。

电路有一个3路选择开关，可用于设置3个定时范围之一。每个定时范围都有自己独立的可变电阻或电位器，可以进行校准，进一步将每个范围细分为更小的时间间隔。

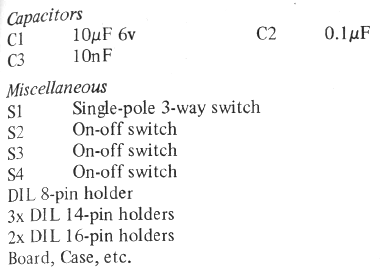

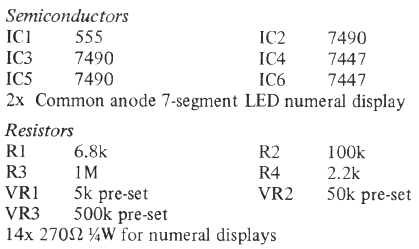

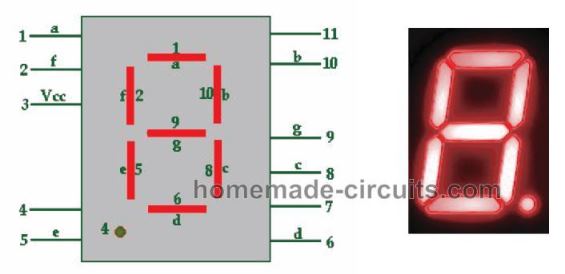

计数器和显示台使用IC3, IC4, IC5, IC6构建，用于在2位7段LED显示屏上显示失效时间间隔。

的除以10个脉冲IC3将IC2的10除以脉冲转换为二进制编码输出，通过其引脚编号11、8、9、1和12。

这些二进制信号被馈送到IC4的引脚6,2,1,7,IC4是一个解码器分配器IC。IC4的功能是将这些二进制信号转换成一个适当的序列，可以被解释为附加的7段公共阳极显示器上的数字。

这对IC3和IC4能够处理高达9计数的脉冲，之后将信号传送到由IC5和IC6组成的下一个计数器显示阶段。

IC5和IC6的工作方式与IC3和IC4完全相同，但它的工作是处理高于9脉冲的脉冲计数，以便9以上的时间计数可以在两个显示器上正确显示，直到数字99。

从IC2到IC6的集成电路都是TTL集成电路，需要一个稳压5v电源，因此电路必须严格通过a7805集成电路．

操作简单的数字定时器电路非常简单:

S4是开/关开关在没有特定原因的情况下，它显示在否定的线条上，也可以放在积极的线条上。

当通过S4接通电源时，两个显示屏上可能会出现随机的不相关数字，可以通过暂时打开开关S3并关闭开关，将其设置为零。

现在，如果开关S2处于开关的ON位置，数字计时器将开始计数，并通过2个共阳极LED显示屏显示正在进行的计数过程，并按照所选的时间范围。

如果开关S2处于OFF位置，则定时器处于待机状态，当开关S2 ON时定时器开始计数。
