这里解释的数字时钟是一个电路，大多数电子业余爱好者会喜欢做。
你可能听说过用时钟芯片(如流行的LM8361、MM5387等)制成的数字时钟，但这些芯片在今天可能相当过时和/或复杂的构建。
电路操作
目前的设计是更容易，不低于他们的上述同行在功能和规格。此外，这个数字时钟电路还有一个额外的优点，它的双LED显示模型，这有助于减少IC1 (LM8560)和LED显示之间的连接和链接的数量，允许配置更加简单。
现在让我们来了解提议的数字时钟电路的功能:
如图所示，电路的心脏是由IC1 (LM8560)组成的，
它被分配以下输出终端:
1.型号编号(引脚1-14)
2.在引脚16处产生报警信号的输出。
3.输出选项，可通过内置的自动定时器来控制外部电器。
电路中包括部分R1, C1，以便于将50hz的时钟输入到IC的pin25。
二极管D1、D2被定位为整流器，作为信号发生器作用于显示号的阴极，以产生与IC1输入相关的显示照明的交替工作。
来自IC1引脚16的报警信号与电位器P1(音量)连接，并进一步与IC2引脚3 (LM386)集成，在报警激活期间形成驱动扬声器的放大级。
P1是为了提供警报信号音量的微调选项。此外，来自引脚17的“休眠”引脚的信号可用于控制任何其他所需的触发电路。
这个数字时钟怎么设定时间
1.S6用于设定时间。
2.S4用于设置时间。
设置闹钟时间可以使用以下开关:
1.S3来保持时间
2.S5设置闹钟的时间。
3.S4设置闹钟的时间。
一旦超过上述通过S4/S5的时间限制，报警可能会开始响铃，按下S2开关或按下给定开关中的任何其他开关就会停止响铃。
下列开关可用于从时钟触发器控制外部设备。
1.最初，您需要一直按S6开关
2.接着按S4设置分钟数。
3.按开关S5设置小时数。
上述器具的开/关控制的输出信号可以从IC的引脚17获得。
采用时间膨胀报警重复报警。
为了使用此功能，如果我们想要重复报警或再延长9分钟，您可能需要按下开关S7。

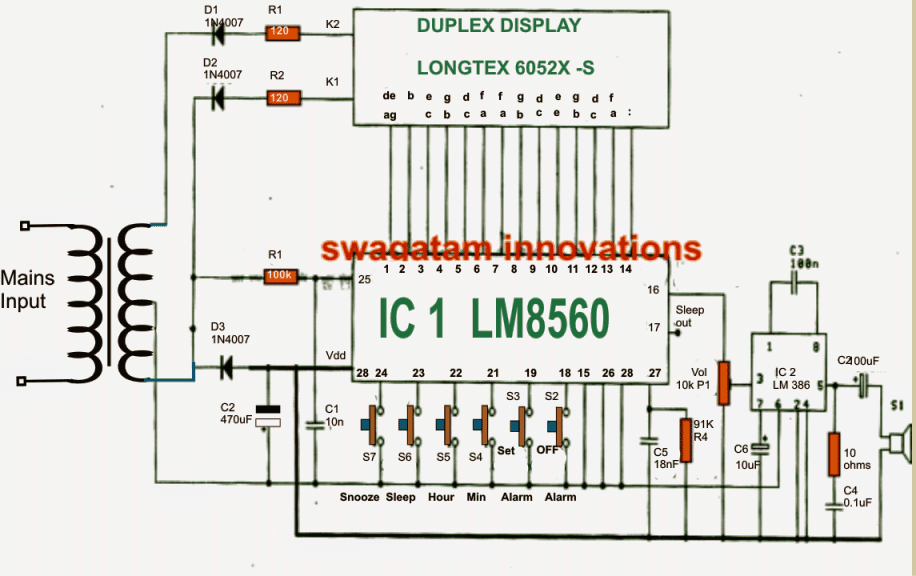

线路图
