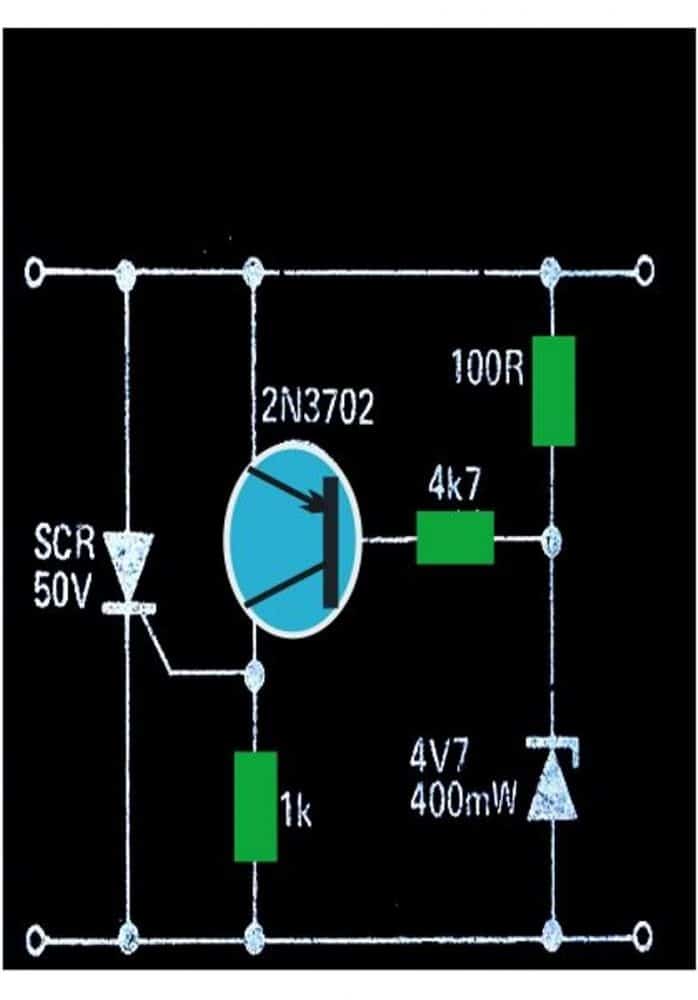

一个非常简单的直流过电压保护电路如下所示。晶体管被设置为监控从左边施加到它的输入电压，如果电压上升超过指定的限制，晶体管传导，提供所需的电流到可控硅，它立即点火，短路输出，从而保护负载免受危险。它也被称为铁撬电路。
它是如何工作的
下面显示的电路是非常简单的理解和相当不言自明。可以从以下几点来理解这项工作:
电源直流输入电压从右手边通过可控硅施加到电路上。
只要输入电压保持在一定的预定值下，晶体管就不能导电，因此可控硅也保持关闭。
阈值电压由齐纳二极管电压有效设置。
只要输入电压低于这个阈值，一切都会正常进行。
然而，在情况下，输入越过上述阈值水平，齐纳二极管开始导电，使晶体管的基础开始偏置。
在某一时刻，晶体管变得完全偏置，并将正电压拉到集电极终端。
集电极处的电压立即通过可控硅的栅极。
可控硅立即导通和短接输入到地。
这可能看起来有点危险，因为情况表明，SCR可能会受到损坏，因为它短路的电压直接通过它。
但是可控硅仍然是绝对安全的，因为当输入电压低于设定的阈值时，晶体管停止传导并抑制可控硅进入破坏范围。
这种情况是持续的，并保持电压在控制下，防止它达到阈值以上，这样电路能够完成直流过保护功能。
撬棍使用了Triac和SSB

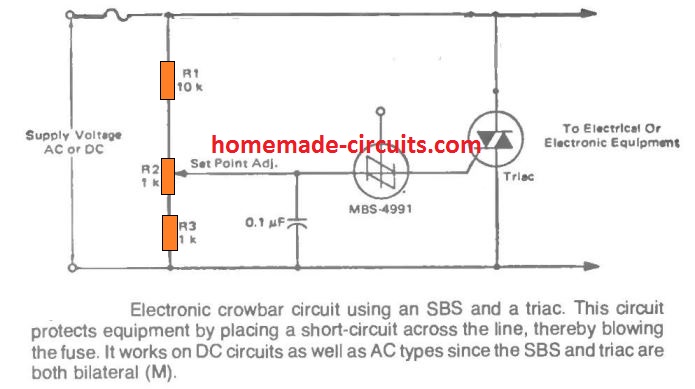

下一个电路可以保护你的宝贵的小工具从过电压的情况下显示在下图中，它使用SSB或硅双边开关，作为门驱动器的双向可控硅。
预设的R2用于设置SSB的触发点，在该触发点上，设备可以发射和触发双向可怜机。这个设置是根据所需的高电压水平来完成的，在这个高电压水平上，撬棍需要触发和保护连接的电路不可能烧坏。
一旦达到高电压的情况，根据R2设置SSB检测这个过电压，它开关ON。一旦它启动，就会触发三极管。双向电感器立即引导并使线路电压短路，从而导致保险丝爆裂。一旦保险丝断了，对负载的电压就被切断，从而避免过电压的危险。
一个硅双边开关（SBS)是一个可同步的diac，可用于低电压调光器。一旦主电源端子MT1和MT2上的电压超过触发电压(通常为8.0 V，明显低于diac)， SBS跳闸并继续导电，只要通过它的电流高于保持电流。在200ma时，保持电压约为1.4 V。如果电流小于保持电流，SBS将再次关闭。此操作适用于两个方向，适合交流场合使用。闸G上的脉冲可以在不达到触发电压的情况下传导SBS。该操作可以与两个具有共同栅极的反平行晶闸管的操作相比较，并且在阳极和阴极节点之间以及这个栅极之间有两个大约15 V的齐纳二极管(从7.5 V开始传导)。
使用可控硅和齐纳二极管的铁橇电路

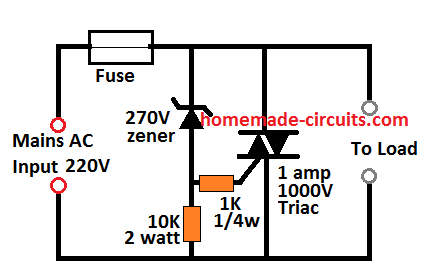

如果没有SSB，可以使用如下图所示的双向可调式和齐纳二极管设计与上述相同的撬棒应用。
在这里，齐纳电压决定了铁橇电路的截止限制。在图中显示为270V，因此一旦达到270V标志，齐纳开始导电。一旦齐纳二极管击穿和导通，双向可控硅就被打开。
双向可调式开关接通并使线路电压短路，从而切断保险丝，防止由于高电压可能导致的进一步危险。
另一个简单的可控硅，保险丝撬电路

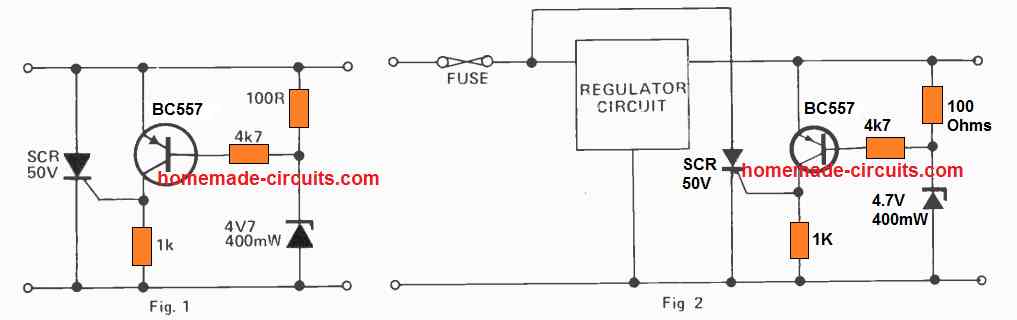

这是另一个简单的可控硅晶体管撬杠电路，提供过压保护的情况下，有一个故障的电压调节器或高水平从外部来源。它应该被用于电源，包括一些类型的短路保护，可能是折回限流或基本保险丝。最好的应用可能是一个5V的逻辑电源，因为TTL可能会很快被过大的电压破坏。图1中所选部件的值是相对于5V电源而言的，即使使用这个铁撬网络，只要选择正确的齐纳二极管，任何一种高达25V的电源都可以被保护。
当电源电压大于齐纳电压+0.7V时，晶体管就激活并触发可控硅。当这种情况发生时，它会使电源短路，阻止电压再增加。如果它是在一个只有保险丝保护的电源中使用，明智的做法是将可控硅连接到如图2所示的未调节的电源周围，以便在撬棍触发ON时防止损坏稳压电路。
可控硅的规范
晶闸管或可控硅必须以大约两倍于预期短路电流值的电流进行额定，并以必须高于输入电源电压的最佳电压进行额定。为了在原始条件下重新设置电路，你可以关闭电源，或者通过一个按钮开关在阴极/阳极端子上打断可控硅传导。
我想限制在15v，我将如何选择合适的组件值
输入电压是多少?从哪里获得?
输入18 v
尝试18 V齐纳二极管，也取代100欧姆与1K
嗨，我有一个微型风力发电机(一个玩具)，想用它作为一个强烈的风警报的基础..是否可以修改铁橇电路，纳入一个蜂鸣器?
它将产生大约5 v有足够的输出光LED在正常情况下…我想连接到继电器板撬棍的修改版本,如果风速上升,单位生成6 v或更多可以触发报警继电器电路。
问候
大卫B
您好，您可以将蜂鸣器与4k7电阻串联。如果晶体管不能令人满意地传导，你可以试着把4k7减少到1k。
Ola。我的军刀将在tensão阴性的情况下传送给你。
Obrigado。
Pavao
嗨，对不起，我不明白负压撬杠是如何工作的?
你好。电路的工作原理与正电压相同。只有负张力。它必须是一个电路与可控硅(我认为，因为可控硅不工作与负电压。对吧?)。
换句话说:如果电压超过预先设定的限制，则关闭短路(并吹断保险丝)。
有了这种保护，你就可以在烧电路的组件之前知道问题是在电路本身还是在电源供应。
(例如在一个对称源中，你有+ VCC和-VCC。
+ VDC-电压16v = OK。电压16.5v =烧断保险丝。
- vcc -电压-16v = OK。电压16.5v =烧断保险丝)
独立的保护。
此电路用于+ VCC。
和vcc吗?如何制作?
我不知道我是否表达了自己的意思。
搜索谷歌，我没有发现任何关于负电压的CROWBAR保护。
你能帮我吗?
如果可能的话，用计算应力的公式。
感谢大家的关注。
抱歉翻译错了(谷歌)
路易斯Pavao
你是说用撬棍换空调吗?
你可以尝试下面的设计:
关于一根铁撬的负面供应…
使用相同的电路。
只要把它正确地连接到整个电源。
可控硅的阳极为正极，阴极为负极。电路并不关心哪个是“地面”。
你好，我需要帮助，我有一个仪器，可以工作到60v直流。我需要保护这个60v DC或更高，并重新复位电路或保险丝。请给我所有的图纸，所有组件都有标签，谢谢
使用fuse，它已经在....文章中显示你也想要一个接力吗?
