在这篇文章中，我们将讨论如何制作一个简单的拍手操作楼梯灯开关电路，当用户穿过车道时，使灯的简短开关ON，从而节省电力。

介绍

无论室外环境光线如何，楼梯、走廊或小型室内通道往往在白天都是黑暗的。因此，保持这些通道的照明，所有的时间是必要的，但这导致不必要的电力浪费。

本文讨论了一种解决这一问题的创新方法，即采用拍击式瞬时光开关电路。

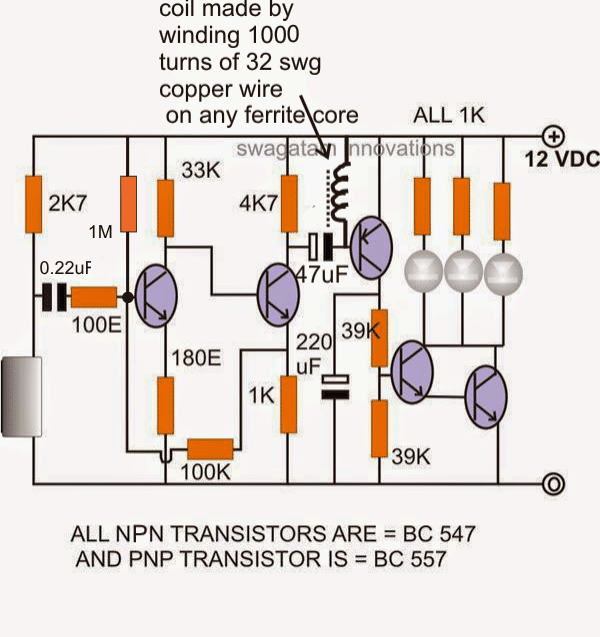

电路图可以理解为:

这个想法是通过拍手声打开连接在走廊上的灯，每当涉及的通道被使用。

拍击声触发电路并保持连接的灯打开几秒钟或直到预定的时间过去，之后灯自动关闭。

该配置实际上是一个基于晶体管的拍击开关，但没有触发器阶段，而是触发器被延迟OFF定时器阶段所取代，以必要的开关和维持灯一个固定的预定时期。

该舞台像往常一样包括一个声音传感器舞台，由麦克风和随后使用一对BC547晶体管的晶体管放大器舞台组成。

下一阶段由PNP晶体管BC557组成，它接收通过47uF电容从第一阶段放大的信号。

馈电信号被进一步放大到更大的水平，以触发最后的LED驱动级。

LED驱动台由一组白色LED组成，为小通道提供足够的照明。

两个39K电阻和220uF电容构成基本的延迟OFF定时器，并决定驱动级在led点亮的情况下保持多少秒的ON状态。

电路的电源可以通过结合一个标准的变压器/桥式交流/直流适配器来应用，或者如果电路需要更紧凑，则可以使用一个无变压器的电源可以包括以下显示的电路。

所有NPN晶体管为BC547B，单个PNP晶体管为BC557B, led为普通5mm高效白光led。

线圈可以是任何类型，100mH扼流圈也可以，它的引入是为了保持电路稳定，避免自振荡。

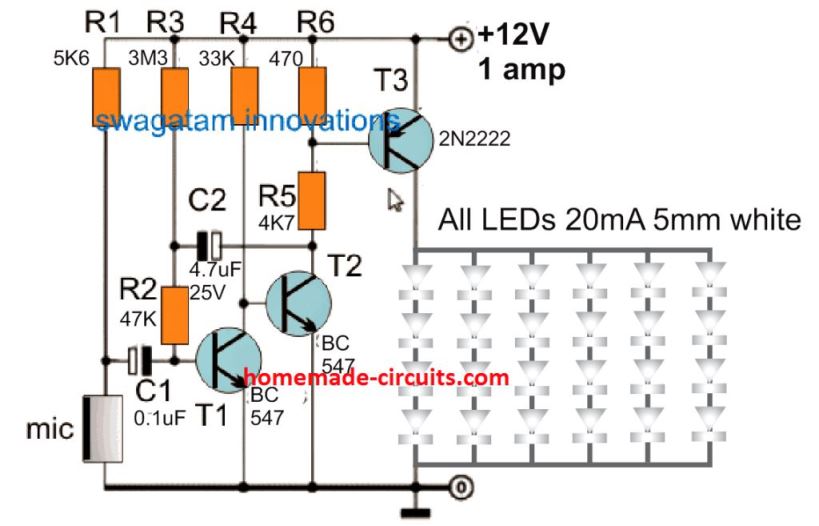

这里有另一个更简单的设计，你可以尝试为提议鼓掌操作楼梯照明系统。这是一个经过测试的设计，比之前的电路更精确，更容易建造。
