这种简单的电路测试仪可用于检测短路,异常电阻情况,连续性在组装好的线路板或PCB内部损坏等。指示将通过可听到的蜂鸣器声音或LED照明。所描述的设计都是非常安全的使用,即使pcb可能有高度敏感或脆弱的电子元件。
对电子电路PCB进行无源测试似乎是一项简单的工作。你只需要一个欧姆表。然而,使用欧姆表检查带有半导体的电路板通常不是一个明智的决定。仪表的输出电流可能会损坏半导体结。

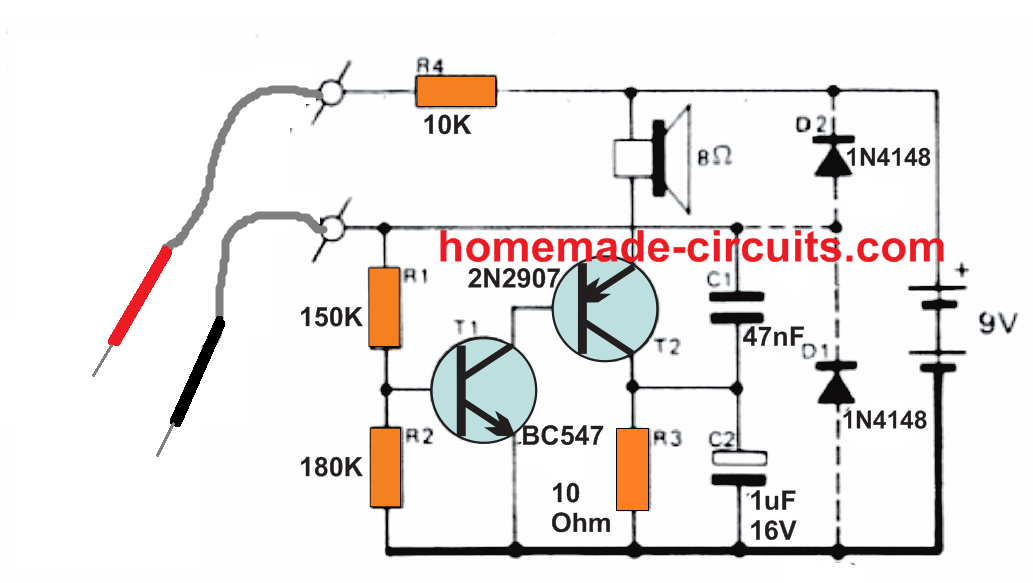

下面解释的第一个电路是基于晶体管的测试仪,它非常容易开发,并且具有良好的安全优势,因为它的探针对正在测试的电路产生的电流不超过50µa。
因此,它可以安全地用于对大多数标准IC和半导体(如MOS元件)进行故障排除。
测试结果“指示器”实际上是以一个小扬声器的形式出现的,以确保在测试时,不必一直将目光转向测试设备,而不是电路板。
晶体管T1和T2的工作原理类似于一个基本的压控低频振荡器,它有一个扬声器作为负载。的振荡器频率取决于C1、R1、R4和被测探头上外部电阻负载的电阻值。电阻器R3成为T2的集电极电阻;C2的作用类似于R3的低频解耦。
如前所述,测试器永远不会伤害被测电路;然而,相反地,包含二极管D1和D2可能是重要的,以确保来自被测电路的电位不会对测试单元造成伤害。
考虑到测试探头之间没有任何功率关联,电路不会产生任何电流。因此,电池寿命几乎可以与它的保质期相媲美
使用运算放大器

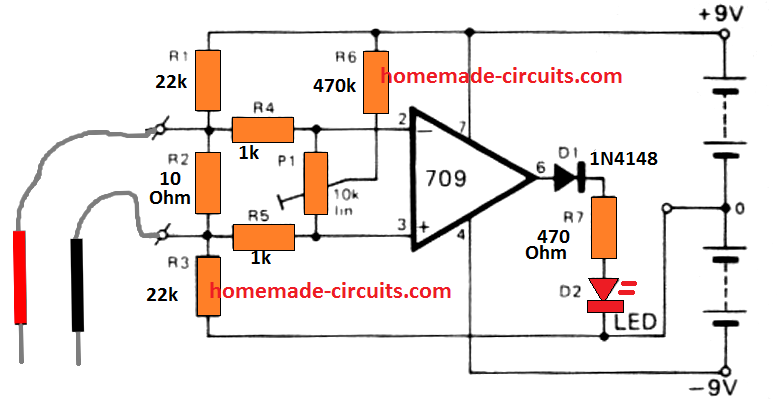

下面将介绍另一种高精度、安全的电路板测试仪和故障跟踪器。它是一个基于运算放大器的设计,使操作甚至比以前的晶体管版本更精确。
如前所述,当使用标准欧姆表测试电路连接的连续性时,通常存在测试中使用的电阻器、半导体等可能导致错误读数的风险。此外,仪表的电流或电压有时会导致电路部件损坏。
使用如上所示的基于运算放大器的电路测试仪概念,可以安全地消除所有这些缺点。
当探针碰巧在电路板上连接两点时,测试器在其探针上产生不超过1欧姆的电阻。
此外,由于tetser使用的电压几乎不为2 mV,这意味着在测试过程中,没有二极管、IC或任何此类易受攻击的部件参与测试结果。被测电路板上测试探针上可能出现的最高电流大小为200 pA,这看起来太小,不会对被测PCB造成任何类型的问题。测试结果指示通过LED显示。
如果将该装置安装在笔状外壳内,那么它将变得非常方便,整个装置可以用作其中一个探头,而其他探头则夹在电路板的其他位置。
一个缺点是需要两个9V电池作为装置的电源。
所示的预置用于调整运放的输出偏置。用户必须调整预置的P1,以便当探头末端短路时,LED才会亮起来。相反,当探头打开时,LED必须立即关闭。这将设置电路,以照亮LED时,探头遇到一个几乎短的类似条件的PB测试。

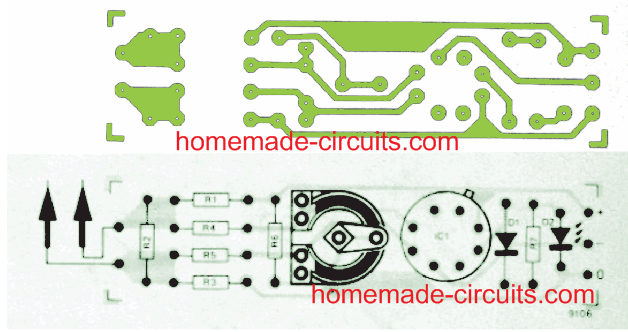

一个非常紧凑和光滑的PCB是为这个微小的PCB测试仪设计的,可以通过以下图表进行研究。
迈克尔·祖博说
你好-试图使你的运放版本和需要帮助。
1) P1是一个罐子吗?
斯瓦加坦说
嗨,P1是一个预置或微调器,一个安装在PCB上的可变电阻
尤利西斯·阿吉拉尔说
第二个电路与红色led使用两个9伏直流电池´s
SM说
是的,它需要两块电池。但你可以用另一个运放,用一节9V电池,人工创造出同样的效果
尤利西斯·阿吉拉尔说
好的,我的朋友,我和热的病毒
情人说
先生,请问运算放大器是否检测到PCB或您正在测试或排除故障的任何电路中的短路、错误连接或故障(如烧坏的电容器)。
斯瓦加坦说
Valentine,是的,运算放大器将仅检测短路情况,并点亮LED。
尤利西斯·阿吉拉尔说
嘿,我的朋友家人好,还有你自己
斯瓦加坦说
谢谢朋友,我们都很安全,相信你也很安全。
尤利西斯·阿吉拉尔说
他们真的能工作吗,我在树洞周围做了一个电源,以前没有工作,不是从你的网站上说的,是关于探测器和测试员的
是的,先生睁大眼睛洗手太多了,小心点
斯瓦加坦说
是的,以上电路经过测试,它们可以定位pcb上的短路或极低电阻。
