简单的50瓦功率放大器电路

一个简单的50瓦放大器电路解释如下，让我们学习如何在家里使用这个通用的单放大器芯片LM3876T

: Dhrubajyoti Biswas

更新：对于40瓦放大器电路，请访问此链接.

分析电路

一个好的功率放大器是必要的，尤其是在听音乐的时候。在音响系统中加入扩音器，一定会提高音乐的质量。因此，这个项目将试图给你一个详细的见解，使一个简单的50瓦功率放大器。

我们要讲的系统主要是基于国家半导体之后，结果很好。易于构建，在失真和噪声方面输出良好，以下部分将详细介绍其构建方式。

在我们开始开发之前，我们已经测试了PCB，结果是阳性的。我们收到了非常好的音质，只要保护电路不在运行模式。

上一个稳定版本的板ESP P19 (Rev-B)几乎没有改动，例如，连接到声音损伤监视器[SIM]已经被去掉。

下图为原单板的布局图:

电路板布局

电路操作

如图所示，增加了聚酯旁路电容器，静音电路处于禁用状态，因为它主要用于以下情况：开发一个前置放大器. 但是，我们对电路板进行了一些调整，为电源和输入连接器提供了空间。

如上图所示，电压增益设置为27dB，可通过为反馈路径添加不同值的电阻器来改变。

电感器由10匝0.4mm漆包线铜线绕在10欧姆电阻器本体周围。焊丝位于电阻器的一端，两端的绝缘层应刷掉。

我们的建议是使用1瓦特型10欧姆和2.7欧姆电阻。其余应为1%的金属薄膜。它也是理想的保持电解电容器@ 50V。

对于电源，100nF (0.1uF)应放置在IC附近，以避免振荡。电压供应维持在满负荷应该在+/- 35伏左右，这将产生56瓦(最大)。

此外，为了使散热器的热阻达到最低，必须使用最大功率。这可以通过安装无绝缘的云母垫圈来实现。但是，请记住，散热器需要与机箱绝缘，因为散热器的电源电压为–ve。

下图中的示意图显示了我们对原始板所做的更改：

参考上图，修改后的电路板与原来的电路板非常相似，只是在SIM卡中移除了一些组件，从而进行了一些更改。

目前的车载解耦提供了良好的性能。它使用100nF聚酯和220uF电解质制成的电解质。

另外，您也可以使用单片陶瓷电容器在每轨。虽然C1和C2被称为极化电解类型，你可以使用非极化电解类型。

另一种选择是在C1上使用1uF聚酯盖。如果打算将C1用作高音扬声器，则可以使用100nF的小值，这很好。

如果您正在构建简单的50瓦功率放大器电路，以使用双安/三安系统高音或中频，C1值需要降低到100nF (3dB @ 72Hz)。

此外，在任何通用情况下，您也可以在-3dB@7.2Hz的频率下使用1uF聚酯纤维。但是，此调整将提高低音的性能，如果需要，您也可以在C1上应用任何值，直到10uF（约）。

PCB的新设计使放大器的双单声道使用更加方便。可以拆分PCB轨道，而每个轨道都有自己的电源。

虽然IMO携带更少的点，这使得切割PCB一半与每一半有自己的供应。该板提供了设施，使输出连接到PCB引脚，或使用PCB安装铲耳。

升级设计

根据如图所示的电路板设计，您可以使用LM3886。它们非常相似，而且规格更高。

PCB还提供连接引脚1和5的功能。此外，在LM3886的情况下，您还可以将该板用作桥接器，以将120W转换为8欧姆。我们的建议是使用P87B启用运行BTL所需的oh相位信号。

将放大器作为反相运行是一种常见的情况，但这样做的结果是对前置放大器的低阻抗，这可能会给您带来麻烦，因为您可能会发现失真或负载问题。因此，驱动放大器总是安全的，因为P87B可以单独驱动每个放大器。

虽然在构建这个系统时，并行操作通常是一个常见的建议，但我们在这个领域的经验并不推荐相同的操作。

并行操作期间的增益容差要求非常严格，因为您需要确保放大器匹配0.1%或在整个带宽上保持它。

现在由于IC的阻抗具有低输出，因此即使100mV也可能通过IC产生高循环电流。由于0.1Ω与通常的建议一样，100mV的失配可能会导致0.5A的循环电流，从而导致过热。

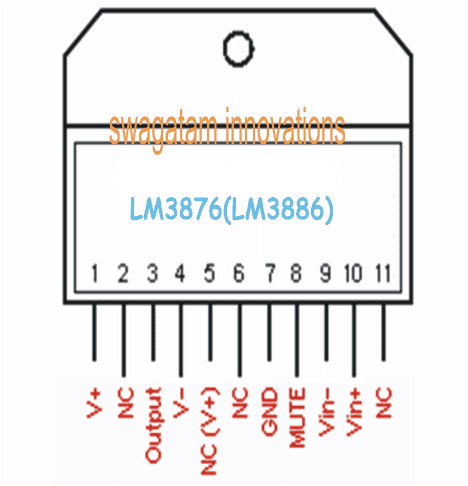

引脚图

上图显示了LM3876的IC引脚，其中引脚交错，以使PCB轨迹进入IC引脚。另一方面，LM3886与前者非常相似，如果需要，可以通过增加少许功率来使用。

然而，两者之间的唯一区别是在LM3886它是强制性的引脚5连接到+ve供应。

用于该放大器的PCB主要用于立体声放大器。它是单面的电源保险丝的位置在PCB。立体声板包含小四保险丝(115毫米x 40毫米)。

总的来说，如图1.1所示，修改后的电路板与原始电路板的尺寸相同（如图1.0所示），并且我们在IC之间应用了类似的间距，以便在需要时进行重新装配。

然而，作为一个警告，一定要记住在这个项目中使用散热器，因为系统在短时间内变得非常热，这可能会因为过热而破坏东西。

使用TDA7492集成电路

数据表TDA7492

另一个非常好的50 + 50瓦立体声D类BTL放大器可以建立使用一个单一的IC TDA7492。

该电路的完整电路图如下:

IC TDA7492的绝对最大额定值

• IC的VCC直流电源电压不超过30 V
• VI输入引脚STBY、MUTE、INNA、INPA、INNB、INPGAIN0、GAIN1的电压限值应在= -0.3 ~ 3.6 V范围内
• IC外壳的最高温度不能超过= -40到+85°C
• IC的最大Tj连接温度不超过=-40至150°C
• Tstg存储温度必须在= -40到150℃之间

主要电气规范

简单的50瓦放大器使用晶体管

下图显示了如何使用普通晶体管和电阻器快速构建一个简单的50瓦高保真放大器电路。

50 k预设有助于将放大器的增益设置到首选的限制。
