在这篇文章中，我们学习简单的IC 555设置/重置应用电路，用于交替激活或停用继电器。
电路操作
这种电子设定复位电路非常简单，易于实现，非常有用。
它可以为您提供许多应用程序选择的情况下，可能需要切换(开关和关闭)任何电气或电子设备
了解定时器开关的ON-OFF或设置/复位操作
为了操作计时器555.在该流行的集成电路中，通过BJT连接中继，其目的是连接或断开要控制的装置。
手动激活可以通过两个瞬时推ON开关执行。一个用于激活被控制的设备，另一个用于关闭该设备。
当电路运行时，开关1 (SW1)的激活使555的引脚2正常连接到12伏，将它拉到0伏，这样定时器输出(pin3)被激活，允许这里的电压12伏。因此，高输出通过晶体管Q1(饱和)激活继电器555。
为了禁用继电器，按下简单切换2（SW2）。
这使得定时器555的引脚6暂时处于高电压。555的输出是pin3现在得到一个低电压水平的输出，使晶体管在过程中失活，并清除继电器。

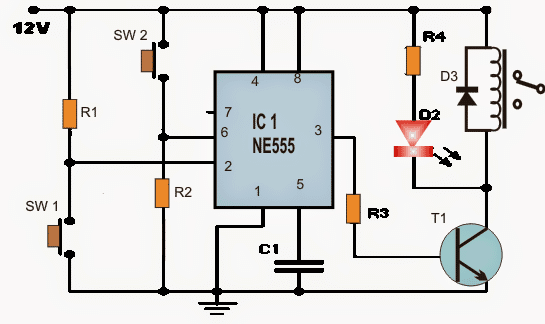

线路图
注意：在电路的说明中，提出用12伏馈送，但即使电压范围为5-15伏，也可以很好地工作。可以使用9伏电池PP3，因此具有很多便携式电路。

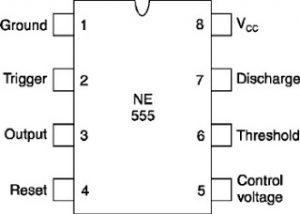

IC 555引出线
电路元件列表为上面解释的IC 555设置复位电路
-电阻:R1 = R2 = 3.3M, R3 = 10K, R4 = 1K
—电容:C1 = 10nF
- 晶体管：BC547
-整流二极管:1N4148或等效
- LED二极管:1红色
- 集成电路：NE555
-继电器:1具有与电路供电电压相同的电压
- 开关：2瞬间或类似的接触式推动。（SW1，SW2）
- 其他：电池连接器（CN3），开关（CN1，CN2）。查看最新图表。
通过：Manisha Patel
你好。此Projekt“使用IC 555”的简单设置重置电路是有趣的。
为什么你使用PIN 6的PIN 4 restpin？
问候
彼得Lorne
嗨,谢谢你。设置/复位功能相互兼容。一个将阈值提高到2/3供电以上，另一个将阈值降低到1/3供电以下，因此这两个功能在这个应用程序中更适合彼此。
感谢您的回复！
我会尝试这个解决方案，所以我会看看我是否获得更好的稳定性和耐用性。
在一个大锅中，我对我在之前的帖子中写道的一个大锅里有一些问题。
已燃烧2个芯片，另一个变体销2和4
你必须让你的手指交叉，因为它的工作原理。
问候
彼得
谢谢你的反馈!
你好。
如果S1激活1-2天或更久，我可以破坏555电路吗?
我计划在自浇锅中根据需要在自浇锅中进行补充的电路，并用受磁浮子影响的磁性开关替换S1和S2，其中S1代表最大水平和S2，用于最小水平。
我很感激你能给我一个答案。
的问候。
彼得Lorne
嗨，IC不会被破坏，即使开关被不断地按下，交替。您可以使用电路为您的自浇罐应用程序。
嗨Swagatam。这个电路的两个问题。首先应用电源时，电路开启。此外，按钮正常工作：按下SW1关闭，然后按SW2打开它。这不是你在文章中所说的内容。
Hi Maurice，为了确保电路在第一次使用电源时不会打开，你可以尝试连接一个1uF电容穿过正轨和IC的引脚。
SW1将打开输出和SW2关闭，因为接地引脚2将始终通过正信号激活输出，相反的可能永远不会发生，这是不可能的。
请我如何使用这个电路作为稳定模式与1周期而不重置它
请阅读以下文章，了解所有详细信息：
IC 555 pinout，稳定，单稳态，双稳态电路的公式探索
嗨Swagatam,
我正在寻找建立一个振荡电路基于555定时器/秒。
我希望电路驱动一个继电器开一段时间，然后关一段不同的时间，
我希望能够改变上班和下班的时间。
打开10秒，然后关闭2秒。完全改变时间
要说5秒然后关闭20秒。
从555电路有可能有这样的性能吗?
谢谢你的想法，
Mal
你好，马尔，这在某种程度上是可能的。您可以参考基于PWM的设计在下一篇文章中，并根据您的适用性使用其中之一
https://www.homemade-circules.com/ic-555-cillator-alarm-and-siren-circuits/
您好，先生，请问我怎么做开、关555定时器5秒延时?谢谢
Adeyemi，请在搜索框中搜索“555计时器”，您可以找到许多选项
我正在寻找一个简单的on - off定时继电器，打开开关电源继电器10s上，然后关闭10s，然后重复一次又一次12v线圈。或14引脚DPDT组合定时器继电器重复。或者你认为在易趣上很容易就能买到?
吉姆

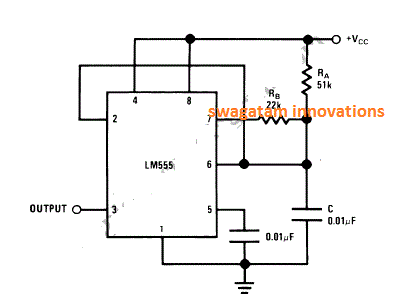

你可以试试下面的线路
C使用100uF
将继电器直接连接到引脚3和地线
如果把它们延长，我们就可以把它们用在另一种情况下，我们可以把它们用在另一种情况下?
连接的强度要在中断器的终端上确认。本冷凝器容量为0.22uF，容量为1uF。
你好先生，
是否可选配cmos芯片用于设定复位电路，其功耗比NE555低，可与电池配合使用，使用寿命长。如果可能，请用电路发表帖子。
谢谢提前
你好尼,你可以找到许多基于CMOS电路如果你在网上搜索,我目前没有这个网站…但如果减少当前消费是你主要要求在这种情况下,你也可以尝试基于晶体管的设计,下面的例子在文章中讨论
//www.addme-blog.com/simple-gate-openclose-controller-circuit/
嗨，Swagatam，谢谢你的确认，是的，继电器线圈上有一个二极管。你对集成电路质量的看法是对的，它们是“一美元的劣质”，我会投资一些不错的。
谢谢你！
问候
杰夫
欢迎你杰夫！
谢谢Swagatam,
我试图实现的基础是我需要在10秒内保持一个电磁阀活动，触发很高。我尝试了一个555个单稳态，并获得了电容器和电阻值的时间，但是这是一个低的所以我通过BC547通过BC547将信号切换到接地并发送引脚3高。这工作了几次，现在Pin 3一直保持着高，我认为它可能会炒。销3的输出通过BC547 A 12伏继电器到螺线管。螺线管是12V 1A，继电器线圈50MA和I在BC547上具有10K电阻。你觉得我在正确的轨道上还是有更好的方法。
触发电压为5伏。
问候
杰夫
你好，Geoff，你在你的设计中做的一切都是正确的。
你在继电器线圈上连接了一个二极管吗?
我看不到你的设计中的任何错误，可能是IC本身不是一个好的质量，你可以尝试更换IC ......或者也可以检查BC547。
嗨，Swagatam，我想知道我是否可以问你一个电路，它是基于上述电路，但有不同的触发要求。
问候
杰夫
嗨杰夫，你可以随意问。
