这里展示的电路监测水位在水箱内上升，并自动关闭泵马达，一旦水位达到水箱的边缘。
拟议的水箱水溢流控制器电路是一个半自动装置，因为它只能感应溢流并关闭电机，但在引入供水时无法启动电机。
当供水可用或从其他水源(如钻孔或河流)抽水时，用户必须手动打开电动泵。
用晶体管控制水位
电路仅使用晶体管，非常简单，可以通过以下描述来理解：

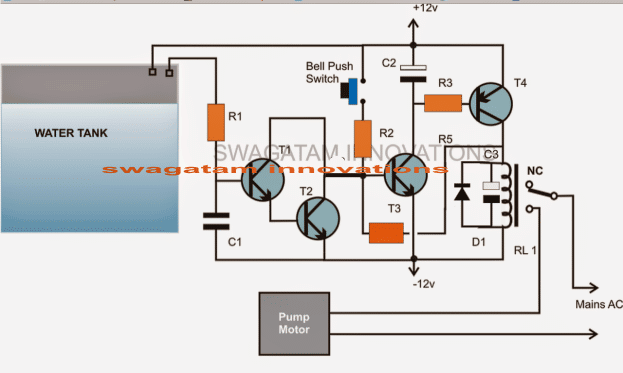

电路图显示的设计只涉及晶体管和其他一些无源元件。
晶体管T3和T4及其相关部件构成一个简单的锁存电路。
当按钮瞬间按下，T2向前偏置，并向T4提供所需的偏置，T4也立即传导。
当T4进行时继电器激活电机泵接通。
从T4的收集器通过R4到达T3底部的反馈电压确保T3保持锁定状态即使在松开按钮后，也处于传导模式。
一旦水达到水箱的阈值水平，它就会接触到一对位于水箱内所需高度的终端。
水把两个端子和a连接起来漏电压开始流过它们，这足以触发由T1和T2组成的达林顿对。
T1/T2传导，反馈信号立即在T3底部接地。
T3抑制了偏置电压，锁存器断开继电器和电机的开关。
电路保持在此位置，直到水箱内的水低于感应端子，并且再次启动按钮。
请先把电灯接在电机上检查一下电路。
通过直流12v电源给电路供电。
按下开关启动，灯会亮起来。
现在，手动将两个感应线尖端浸入水中，这将立即关闭指示灯，并将电路恢复到先前的位置。
零件清单
R1=1K，
R2 = 470 k,
R3=10K
R4=1M（位于T3正下方）
T1, t2, t3 = bc547，
T4 = BC557
C1 = 0.22佛罗里达大学
C2=10uF/25V
C3=100uF/25V
D1 = 1 n4148,
继电器= 12伏/SPDT
按钮=铃式按钮
嗨，先生！你们有上述电路的全自动版本吗？
如何修改它，使其在每次水位下降时自动启动泵？
嗨，亲爱的，是的，我在这个网站上发布了一些设计，你可以在这里找到：
//www.addme-blog.com/2011/12/how-to-make-simple-water-level.html
嗨，先生，对不起，我发错问题了。我正在寻找一个完全自动的水位控制器电路，只使用一个浮球开关放在水箱的上部。我更喜欢使用浮子开关，以避免探针腐蚀。
但我想让水箱始终充满，那么电路必须立即工作，每次浮子开关被激活由于水滴。这可能吗，先生?谢谢。
嗨，Amor，是的，这可以很容易地实现，通过对下面页面提到的电路中的一个进行一些修改，你可以选择一个最适合你的:
//www.addme-blog.com/?s=float+switch
嗨。谢谢你的CKT图和信息。我试图发展这个CKT，但有一个问题。每当我开机时，继电器立即通电。我试着只做t3/t4对，甚至连它也通电。
我读了上面的评论，并试图找到d2，但它没有提到在你的ckt。
请帮忙…
托西夫
你好，你可以通过将C2从其现有位置移除并将其穿过T3的基座/发射器来纠正它。这将立即解决问题。
在t3的基极/发射极上改变c2的位置后仍然有同样的问题
即使是改变c2后的问题。我正在测试t3/t4 ckt。现在移除r4并打开CKT，这意味着没有电线连接到t3的底座。通电后仍在充电。
这意味着您的t4有问题，或者可能是其他连接问题。
有关更多信息，请参阅本文：
//www.addme-blog.com/simple-and-useful-transistor-latch/
是的，我读CKT图时犯了错误。所以这是行不通的。修正后，它可以工作，但有问题。问题:当我在水中接触到传感器线时，它是激励继电器，当断开它时，关闭继电器。所以我移走了t2，现在没问题了。谢谢你的回复。
好的，很高兴它对你有用！
你好，谢谢你的设计。
我做了上面的电路，正如原理图所示，但我有以下问题:
电路正常通电，按下按钮时灯泡点亮，当传感导线插入水中时，灯泡不熄灭，一旦导线从水中取出，灯泡熄灭。如果我把电线插回水中，灯泡又会亮起来。
嗨，试着用螺丝刀或任何导体手动连接传感器点，看看是否会破坏门闩?
检查此项，然后我将告诉您如何确认接下来的步骤…
当我连接传感器线手动，什么都没有发生，但一旦我断开他们的灯泡亮起来。我的意思是感应线的工作方式相反。
当您按下开关时，T3/T4将闩锁，继电器将接通负载，负载可能是一个测试灯泡。
当T1/T2底座接正线时，T1/T2将T3底座导通接地，打破锁存器，也打破继电器动作，使负载断开。
这就是电路的设计和工作原理。
您好，有最新消息吗。
请参考上面的所有注释并相应地构建它，这个电路对于一个问题来说太简单了…。
我可以用proteus 7 professional设计吗？？
我试过这个电路，它正在工作。但有一个小问题，我通过移除T2来构建电路，并将1N4007添加到T3、R1-10k、R2-47k、R3-10k、R4-1M的发射极。
问题
——-
1） 当我触摸R2的探针时，闩锁（T3和T4）太敏感，继电器接通。如何解决这个问题？
2)当我插入交流板时，我有12v适配器，继电器自动打开(我观察到这发生在插入交流板时出现火花时。如果我在AC电流关闭时插入适配器，它工作(意味着继电器将不上))
亲切的建议
将C1的值增加到1uF，或者4.7uF，然后检查响应!
宾果!it is working now thanks a lot.
还需要一个帮助。我在面包板上建立了电路，它工作得很好。我设计相同的PCB板，但我面临以下问题。
1） 继电器将在10分钟后自动打开（即使在模拟器软件中，其行为也相同），但在面包板上，继电器不会自动打开。
在模拟器I中观察到T3的电压逐渐升高，T4的导电。
请帮忙。
请您提供您的电子邮件ID，我将发送给您电路设计。
除非按下开关，否则T3无法导通，因为开关处于打开状态时，T3底座也将打开，因此它永远无法打开。我认为您的PCB设计有一些问题，请再次回到试验板，比较两个步骤来定位故障
我试过了，但没有成功。我已共享文件，请检查并建议更改。
https://drive.google.com/file/d/0B6ZCUggMmnSRbTlIeGVCbVZfcFE/view?usp=sharing
忘了说R3也变成了10K。
谢谢你的更新，我很高兴它为你工作。起初我只有一个晶体管用于T1/T2，但当一些成员抱怨T1对水没有反应时，我不得不在那个位置创建一个达林顿。
谢谢你提供了这么好的和简单的电路。
是的，这是真的，最初它只对T2不起作用。然后我添加了T1，它开始工作，但没有完全保持闩锁。闩锁保持延迟2-3秒，之后即使未接触探针也会释放闩锁。
然后我在没有T1的情况下从头开始尝试了整个电路，最终得到了一个工作电路，但是探头的响应不是很好。然后阅读这篇博客，了解了其他人的问题，这导致我改变了R1, R2, R3和R4的值，就像我在第一个评论中提到的。这些变化使电路处于稳定状态，工作良好。现在我用2N2907代替BC557，因为它有更好的增益因子。
再次感谢分享经验，我相信这将有助于其他读者。
最近尝试了这个电路，工作得很好，但有一些变化。R4=47K，R2=47K，R1=10K接T2底座，拆除T1，变压器采用9-0 500mA，桥式整流后输出至12V，500mA。
取下T1的原因是T1- t2的达林顿对使其过于敏感，即使没有接触也会导致T3-T4的锁存器无法使继电器恢复正常。即使R4的1k也不能提供强大的锁存。
按照建议，在T3发射器之后放置一个二极管，我没有尝试过，因为移除T1对我来说非常好。
我尝试了10mtr线对水箱中的探头，1M对R1，当水箱中的水满了的时候释放闩锁没有问题，虽然响应变慢了。因此，我的需要，我使用15K R1，这给了1秒的响应。延迟的原因是我不希望门闩时立即释放探测器进行的水通过第一次触球电机/泵使水在水箱上/下移动,因此1秒延迟带来的水位稳定状态的探针是完全沉浸在水和完全释放锁。
有必要连接到12v直流蓄电池…。
来自12v AC/DC适配器，而不是电池
你好，斯瓦加塔姆
首先感谢上面的电路，我从中了解了锁存电路，但不了解电路中电容的使用，我在另一个电路中实现了这个电路。
所以plz解释了电容器的作用。
谢谢
谢谢•艾哈迈德
C1是为了确保T1/T2只在水的情况下启动，而不受任何外部电干扰。
C2确保闩锁在电源开关打开时不工作，但仅在按下按钮时工作。
C3防止继电器在激活阈值期间抖动。
您好，先生，谢谢您的指导。一切都很顺利。我很高兴我第一次可以在你的帮助和指导下做任何电路。感谢它。
现在请解决我的另一个问题。我的sumbersible泵有一个启动泵的电路盒，还有一个on/off按钮。请帮助我如何将电路连接到那个盒子上
太棒了，阿曼迪普，恭喜你!
为了将上述电路与执行器盒集成，需要做以下修改:
从电路中完全移除C2，我们不需要它。
将按钮更换为0.1uF电容。
如上图所示连接电机，只需将图中所示的“电源AC”点与致动器盒的输出一起转移……这意味着电源AC将首先进入致动器盒，然后进入上述电路继电器连接和电机。
确保继电器的额定值适当，如果继电器太大，则使用TIP32代替T4。
..并确保12V ACDC适配器从执行器输出获得电源。
谢谢您的快速回复
你好，先生，你好吗？
我再次回来问你我的问题。首先，我想感谢你们帮助我制作上述水溢流控制电路。我做了上面的电路，它工作得很好。只是需要在T3发射极和12V负极之间添加一个二极管。你在和其他人的谈话中已经提到了。非常感谢
先生，现在我的问题是，我如何使12v直流从12 0 12变压器。我应该在哪里连接电容器。我应该使用什么值的电容器。目前我使用的是12v的适配器，电路是密封的，我看不到适配器的电路图。请帮我制作我自己的12v变压器。
还有一件事，我可以使用12V无变压器电源，这可以通过使用一些电阻器和电容器来创建。我在YouTube上看到了。使用12v无变压器电源比使用变压器安全吗？？？？？？
如果有英语写作上的错误，我很抱歉。
谢谢
Amandeep
我很高兴听到这个消息，谢谢你更新信息！
对于0-12V电源，你可以从变压器的三根电线中选择任意两根，但要确保它包括中心线，也就是说，取外部电线和中心线中的任何一根，
接下来制作一个桥式整流器并用这些电线连接。
完成此操作后，您可以在桥接网络的输出端连接470uF/25V滤波电容器，然后最终将其端接至电路的供电轨。
不，这个电路不推荐使用无电容变压器电源，因为它不是与市电电压隔离的，可能会导致电路输出电线的致命冲击。
先生
我在手机上使用了Icircuit应用程序。当我使用R1、r2、r3、r4（1m、1k、10k、100k）欧姆和c1、c2、c3（0.22100UF、100uf）和SPDT 12v直流继电器时，它工作得非常好。但我很困惑，它实际上会起作用。
如果调整正确，它将100%正确地工作，我们只需要检查电路的所有关键节点，并通过一些试验和错误调整结果，直到它按照预期工作。
设计非常简单，调整参数应该一点也不难。
由于某些原因，电路非常不稳定。有时它只触发当我按下按钮，有时它总是打开，有时它根本不打开。我算不出来。我试图恢复T3以下的旧电阻器。我还连接了一个LED，当电路是关闭时，它总是开着，没有变化。
将LED连接到下面的地方，以获得关于故障的想法，因为通常这种闩锁电路是非常可靠的，不会表现得不稳定。
红色LED与T3发射极接地串联
同时，用1K电阻替换C2，使C2穿过T3的基极发射极，T2用1uF代替10uF
将另一个LED与继电器线圈并联，并串联1K电阻器。
如果它仍然给出问题，那么你可能不得不选择集成电路
C2用1uF，而不是T2——这是打错字。
我已经按照图中所示连接了电路，并在T3底座和地面上连接了一个按钮(工作正常，但我必须按住按钮直到门闩释放..可能需要3-4秒)。但在水满的情况下，电路不关闭。请指导我。
使电阻器仅低于T3更大，可能高达1M，并检查....
长官，有了这个电路我能消除DOL启动器吗?
Jagan，我不太明白您想要通过上述配置实现什么，是感应水和操作电机，还是您只想获得DOL装置的电子替代品？
还请详细说明DOL如何工作以及与水感应操作的关系
我对使用上述电路自动打开/关闭电机的电源感兴趣。通过这种方式，我试图了解上述配置是否会消除目前安装为手动通电/断电的电机启动器型号L&T MU-G6（tieste.in/pdf/products/motor_starters/mug6_control_panel.pdf）。
DOL MU-G6仅用于启动/停止电机，无水感应链接。
我希望我已经解释清楚了。
是的，它可以用于驱动电机的On/OFF，做继电器修改，这是在前面的评论中解释的，这是所有需要的，对于手动停止，你可以在T3基地/地面上添加另一个按钮
先生
我手动开关电机与L&T 3相DOL起动器有启动和停止按钮。如果我在使用上面提到的电路，请指导我怎么走。
请指导我。
顺致敬意，
Jagadish Kumar年代
贾根，你必须使用TPTT继电器，那是三极三掷继电器。该继电器将有三组触点，但只有一个线圈。继电器的极可以配置电机的三根导线和交流三相的N/O触点。
由于继电器可能是重型类型，请确保用2N2907或任何其他类似的1安培额定晶体管替换BC557（T4）
先生
我计划将此电路用于我的三相潜水泵，目前使用DOL启动器手动控制。请让我知道如何将此与当前设置集成。
顺致敬意，
Jagadish Kumar年代
Jagan，安装细节如图所示，请提供更多关于你们到底在寻找什么?
对于三相电机，您可能必须使用具有三对触点的继电器来集成相应的导线
亲爱的兄弟,
当我把电线放在水继电器上时自动打开，当我把电线从水继电器上取下时自动关闭。它正以相反的方式工作。我该怎么办。我是一个业余爱好者，所以请。用简单的方法教我。
将另一个晶体管级与现有晶体管级连接，拆下继电器并将其与该晶体管连接。
您可以借助以下示例，查看晶体管和继电器的连接方式，忽略预设
//www.addme-blog.com/2011/12/self-regulating-lead-acid-battery.html
先生
请告诉我R1,R2,R3和R4的功率。
都是1/4瓦
谢谢您的快速回复，先生。
你好先生。
这个电路我试过好几次了，但还是不行
不能工作。也试过
中指定的更改
发表评论。仍然没有成功。
当按下按钮时，继电器启动。但即使水位接触到感应端子，继电器也不能关闭。请帮我…
你好，纳雷什，
将LED与一个1K系列电阻器actoss T1/T2集电极和正极连接。
当水接触到传感器点时，LED会亮起来，如果不亮，则表示T1/T2阶段有故障。
另外，在连接T4集电极和T3基极的电阻上增加一个1N4007串联二极管，该二极管也可以用3V齐纳管代替，以获得更好的响应。
对于1N4007二极管，阴极将朝向T3的基极，如果使用齐纳二极管，则相反
你好Swagatam,
我是一个来自软件领域的电子爱好者。所以我试着在周末做些事情。我最近看了你的博客，真的很想测试一下这个电路，当我去市场的时候，我看到了浮动开关(www.ebay.in/itm/sensor-float-switch-water-level-controller-3-meter-wire-select-no-nc-/251493496077?pt=lh_defaultdomain_203)。
我能把那个连接到这个电路上吗?或者你能给我建议一下使用方法吗?因为我们不用担心使用这个开关会腐蚀和把电流传给水。
谢谢你的伟大作品，它们对像我们这样的人很有帮助。
谢谢你，拉维恩拉伊，
我无法理解浮子开关是如何工作的，从图像上看，棍子周围的圆柱形物体似乎随水上下移动。
它看起来是一个很好的概念，我想通过一个新的帖子来解释它，因为它不能与上面的电路集成，将需要太多的修改。
我会尽快做的，请保持联系
哇，谢谢兄弟们，很高兴收到你们的来信。
等待你的新线路&等待我的新周末项目
谢谢,
你好Swagatam,
在上面的零件列表中，它显示C1=0.22uF，但您没有指示电压。如果我没记错的话，电容器的电压是25V，对吗？
让我知道电容器的电压。
谢谢,
Praveen
你好tpraveenraj,
通常这样的圆盘陶瓷电容器的额定电压为50V，在购买时不必提及，除非电源电压超过30,40,50v
顺便说一下，我已经在这里发布了您要求的设计：
//www.addme-blog.com/2014/04/float-switch-water-level-controller.html
先生，我有一个问题，为什么R4和T4收集器之间没有连接……它们将以何种方式连接请尽快澄清我
R4连接T4的集电极，断开表示未连接T3的发射极。
这个电路不工作，我试了好几次，甚至在无焊料板上也试过。当我连接电源时，即使D2已断开，但在不按下开关的情况下，电路始终接通。仅当反馈电阻断开时，电路才断开。即使水位接触探头，电路也未关闭。
只有了解电路并对其进行阶段性故障排除，电路才会工作。
T2 /t3是一个锁存器，可以100%工作。分别测试验证，先断开D2使此电路工作。
如果您的电路在D2断开的情况下仍在运行，则表示T3基座正在接收杂散干扰并正在接通，因此在其基座和接地处连接一个电容器，这将阻止闩锁自动运行…手动检查此问题，直到自动闩锁停止。
T1/T2在其底座通过水与正极桥接时肯定会导通。
将D2换短线，检查T1/T2运行情况
Hiii
我是高拉夫·谢塔。这个电路能承受多少电流意味着我们使用了多少HP电机??
它将取决于正在使用的继电器接触额定值，它可以根据要求升级到任何极限。
