在这篇文章中，我们将学习许多有趣的可控硅应用电路，也学习主要的特点和可控硅的特性也称为可控硅器件。
可控硅或可控硅是什么
可控硅是可控硅整流器的首字母缩写，顾名思义，它是一种二极管或整流剂，其导电或操作可以通过外部触发器控制。
这意味着该设备将根据外部小信号或电压开关，非常类似于晶体管，但其技术特性有很大不同。

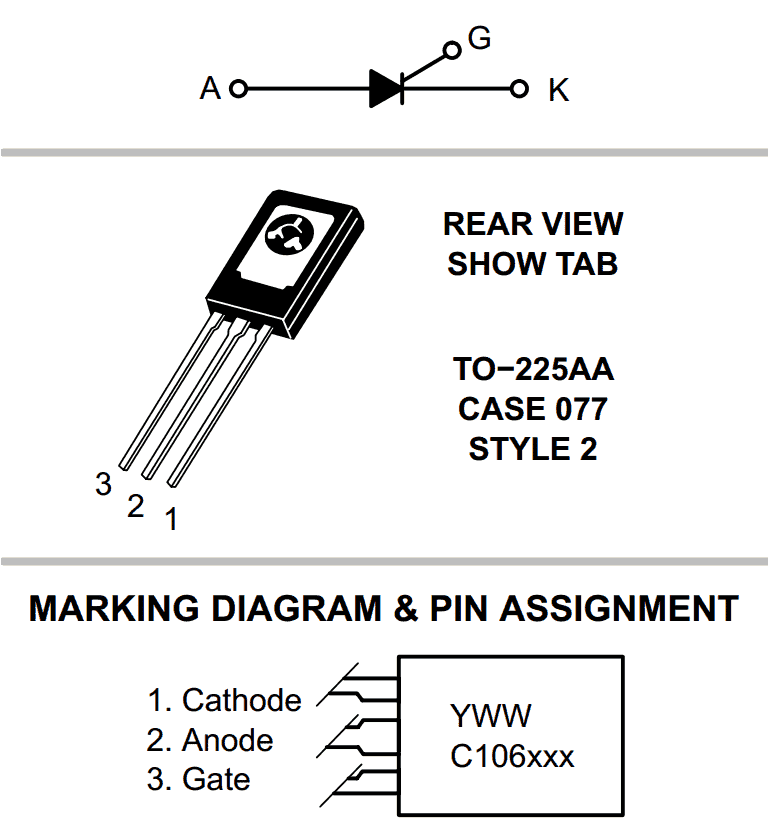

可控硅C106插脚引线
从图中我们可以看到，一个可控硅有三个引线，其mat被识别如下:
让设备打印的那一面面对着我们，
- 右边的末端引线被称为“门”。
- 中心引线是“阳极”，并且
- 左端引线是“阴极”。
如何连接可控硅
栅极是可控硅的触发输入，需要直流触发电压为2伏左右，直流最好大于10mA。这个触发器被应用到电路的栅极和地，这意味着直流电源的正极流向栅极，负极流向地。
当门触发器被应用时，阳极和阴极的电压传导被打开，反之亦然。
可控硅的极左引线或阴极应始终连接到触发电路的地，这意味着触发电路的地应通过连接到可控硅阴极而公用，否则可控硅将永远不会对应用的触发器作出响应。
负载总是通过阳极和一个可能需要激活负载的交流电源电压连接。
可控硅特别适用于开关交流负载或脉冲直流负载。纯的，或干净的直流负载将不能与可控硅一起工作，因为直流将导致可控硅上的一个锁存效应，即使在门触发器被移除后也不允许开关OFF。
可控硅应用电路
在这部分中，我们将看看可控硅的一些流行应用，包括静态开关、相控网络、可控硅电池充电器、温度控制器和单源应急照明
系统。
Series-Static-Switch

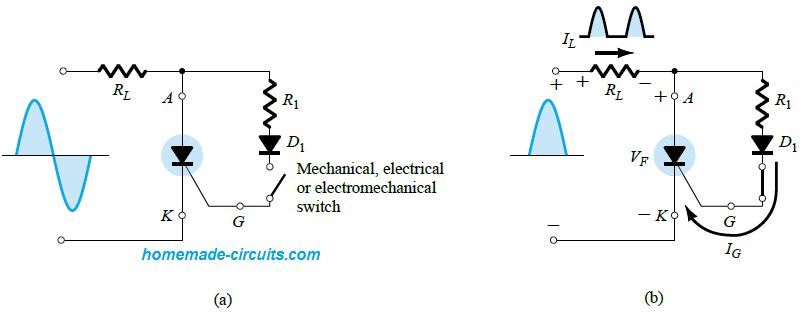

半波串联静态开关如下图所示。当开关被按下以允许电源进入时，可控硅的栅极电流在输入信号的正循环期间变得活跃，开关可控硅。
电阻R1控制和限制栅极电流的数量。
在开关接通的条件下，可控硅的阳极对阴极电压VF降低到RL导通值的水平。这使得栅极电流大大降低，使栅极电路的损耗最小。
在负输入周期，可控硅被关闭，因为阳极得到比阴极更多的负。二极管D1保护可控硅免受栅极电流倒转的影响。
上面图像的右侧部分显示了负载电流和电压的结果波形。波形看起来像横跨负载的半波电源。
关闭开关允许用户实现低于180度的传导水平，在相位位移发生在输入交流信号的正周期。

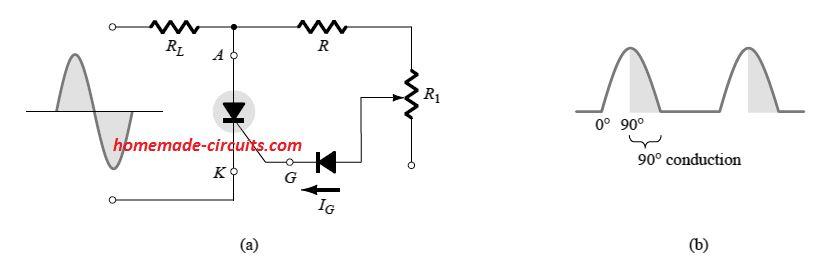

为了实现90°和180°之间的导通角度，可以使用以下电路。这个设计和上面的类似，除了电阻器，这里是可变电阻器的形式，并消除了手动开关。
使用R和R1的网络确保在输入交流的正半周期内为可控硅适当控制栅极电流。
移动可变电阻R1滑臂到最大，或朝着最低的点，栅极电流可能变得太弱，达到可控硅的栅极，这将永远不会允许可控硅开关ON。
另一方面，当它向上移动时，栅极电流将缓慢增加，直到可控硅打开幅度达到。因此，使用可变电阻器，用户能够为可控硅在0°和90°之间的任何地方设置开关电流的水平，如上图的右手边所示。
对于R1的值，如果它是相当低的，将导致可控硅迅速点燃，导致类似的结果从上面的第一个数字(180°传导)。
然而，如果R1值更大，将需要一个更高的正输入电压来点燃可控硅。这种情况不允许我们将控制扩展到90°相位移，因为此时输入处于最高水平。
如果可控硅不能在这个水平或较低的输入电压值在交流周期的正斜率，响应将完全相同的负斜率的输入周期。
技术上，这种可控硅的工作方式称为半波可变电阻相位控制。
该方法可有效地应用于要求均方根电流控制或负载功率控制的应用中。
电池充电器使用可控硅
SCR的另一个非常流行的应用形式是电池充电器控制器。

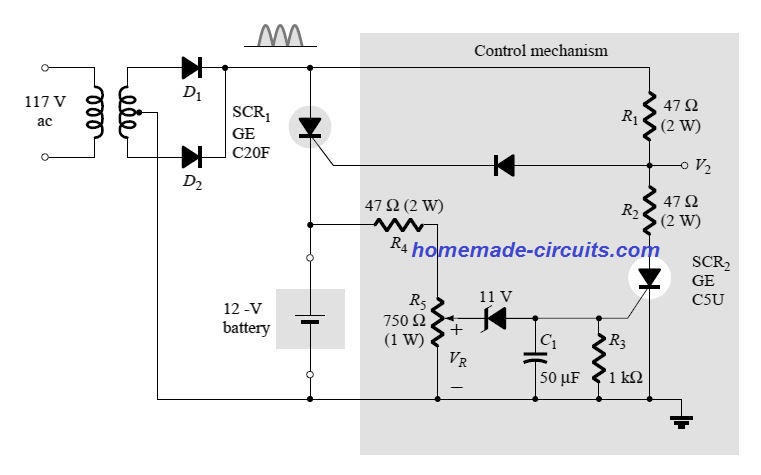

可控硅电池充电器的基本设计如下图所示。阴影部分是我们主要讨论的区域。
上述工作可控硅控制电池充电器可以通过以下解释来理解:
输入降压交流电通过二极管D1, D2全波整流，并通过可控硅阳极/阴极端子供电。正在充电的电池与阴极端子串联。
当电池处于放电状态时，其电压足够低，以保持SCR2处于开关OFF状态。由于SCR2的开放状态，sc1控制电路的行为完全像我们在前面讨论的系列静态开关。
输入整流电源充分额定，触发在SCR1上的栅电流，由R1调节。
这立即打开可控硅和电池开始通过阳极/阴极可控硅传导充电。
开始时，由于电池的放电水平较低，VR会有一个较低的R5预置或分压器设置的电位差。
此时VR水平将太低，无法打开11v齐纳二极管。在其不导电的状态下，齐纳将几乎像一个开路，导致SCR2完全关闭，由于几乎为零的门电流。
此外，C1的存在确保了SCR2不会由于电压瞬变或尖峰而意外打开。
随着电池充电，其端电压逐渐升高，最终达到设定的满充电值时，VR刚好足以打开11v齐纳二极管，随后在SCR2上点火。
一旦SCR2触发，它有效地产生短路，将R2端终端连接到地面，并使位于sc1门的R1、R2网络创建的电位分压器生效。
在SCR1的门极R1/R2电位分压器的激活会导致SCR1门极电流的瞬间下降，迫使它关闭。
这导致电池的供应被切断，确保电池不允许过度充电。
在此之后，如果电池电压趋于下降到预设值以下，11v齐纳开关关闭，导致SCR1再次开关ON，重复充电周期。
AC加热器控制使用可控硅

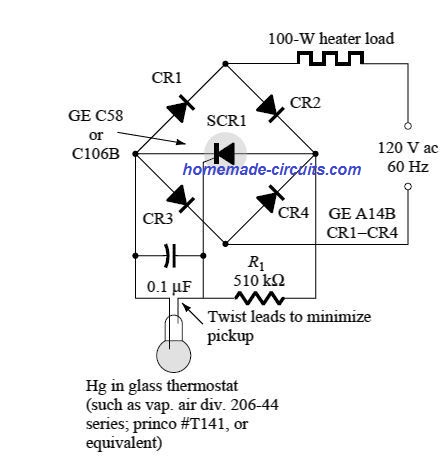

上面的图表显示了一个经典加热器控制应用程序使用可控硅。
电路的设计是根据温度开关开关100瓦加热器。
一个玻璃水银恒温器它对周围温度的变化非常敏感。
准确地说，它甚至可以感知0.1°C的温度变化。
然而,由于这些类型的恒温器通常额定能处理1ma左右范围内的非常小的电流，因此它在温度控制电路中不太流行。
在讨论的加热器控制应用中，可控硅被用作电流放大器来放大恒温器电流。
实际上，可控硅的功能不像传统的放大器，而更像一个电流传感器，它允许可变的恒温器特性来控制可控硅的较高电流电平开关。
我们可以看到，供应可控硅是通过加热器和一个全桥整流器，这允许一个全波整流直流供应可控硅。
在此期间，当恒温器处于开放状态时，通过每个整流直流脉冲产生的脉冲，0.1uF电容上的电位被充电到可控硅栅极电位的触发水平。
电容器充电的时间常数由RC元件的乘积确定。
这使得可控硅在这些脉冲直流半周期触发器期间进行，允许电流通过加热器，并允许所需的加热过程。
随着加热器升温，温度在预定的点上升，导致导电恒温器激活，并在0.1uF电容上产生短路。这反过来关闭可控硅和切断电源的加热器，导致其温度逐渐下降，直到它下降到一个水平，恒温器再次禁用和可控硅火灾上。
可控硅应急灯

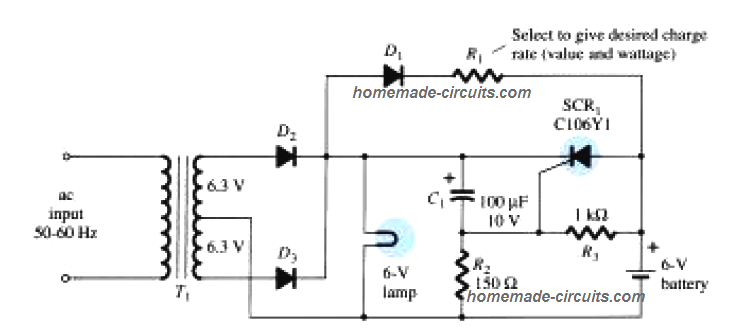

下一个SCR应用程序将讨论单个源紧急灯设计在这一6 V的电池保持在充满电的状态，以便当电源故障时，连接的灯可以无缝地打开。
当有电源时，使用D1, D2的全波整流直流电源到达连接的6v灯。
C1被允许充电到一个水平，这个水平略低于完全整流电源的峰值直流与R2电压之间的差值，这是由6v电池的电源输入和充电水平决定的。
在任何情况下，可控硅的阴极电位水平帮助高于其阳极，也门到阴极电压保持为负。这确保了可控硅保持在不导电状态。
所附电池的充电速率由R1决定，通过二极管D1使能。
只有当D1阳极的正电荷高于其阴极时，充电才会持续。
当输入电源存在时，全波整流通过应急灯使其保持打开状态。
在断电情况下，电容器C1开始放电通过D1, R1，和R3，直到一点，SCR1阴极变得比其阴极少正电荷。
同时，R2、R3结变为正极，增加了可控硅的栅极至阴极电压，使之开启。
可控硅现在点燃，并允许电池与灯连接，立即照明它通过电池电源。
灯被允许停留在被照亮的状态，就像什么都没有发生过一样。
当电源恢复时，电容器C1再次充电，使可控硅开关OFF，切断电池对灯的电源，灯现在通过输入直流电源照明。
从本网站收集的杂项SCR申请

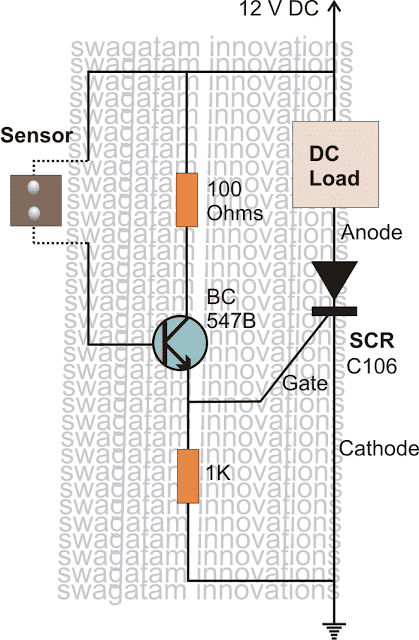

简单的雨报警:

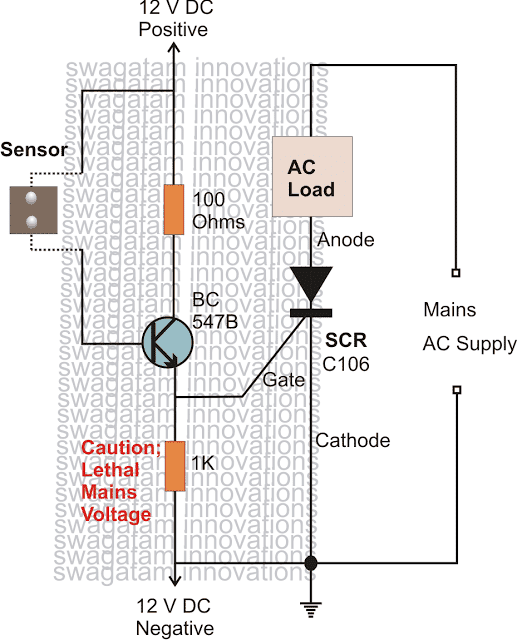

上述雨报警电路可用于激活交流负载，如灯或自动折叠罩或遮阳罩。
该传感器是通过将金属钉、螺丝或类似的金属固定在塑料体上制成的。这些金属的电线连接在触发晶体管级的底座上。
传感器是电路中唯一放置在户外的部分，用来感应降雨。
当开始下雨时，水滴会连接传感器的金属。
小电压开始漏过传感器金属并到达晶体管的底部，晶体管立即导电并向可控硅提供所需的栅极电流。
可控硅也响应和开关连接的交流负载拉一个自动盖或简单的报警纠正用户所需的情况。
可控硅防盗报警器
我们在前一节中讨论了可控硅的一个特殊特性，它在响应直流负载时发生锁存。

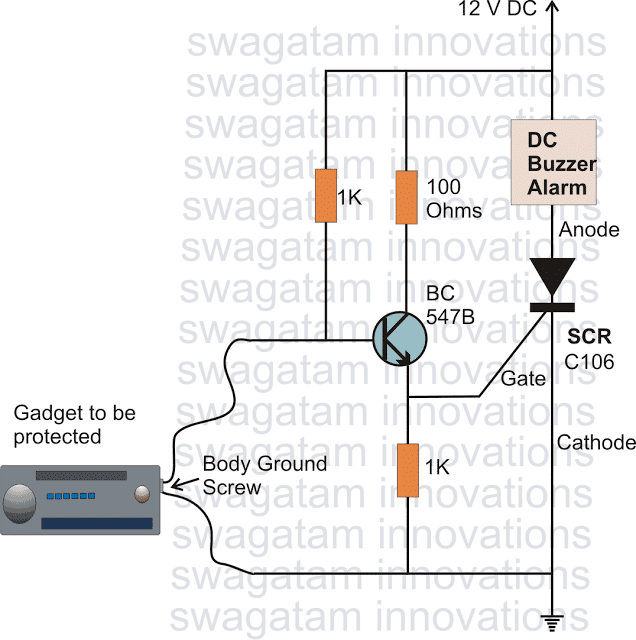

下面描述的电路利用可控硅的上述特性，有效地触发警报，以应对可能的盗窃。
在这里，最初可控硅保持在一个开关的关闭位置，只要它的门保持操纵或拧与地电位，这碰巧是资产的主体，这是需要保护的。
如果试图通过拧下相关螺栓来窃取资产，可控硅的地电位被移除，晶体管通过连接在其基极和正极的相关电阻被激活。
可控硅也立即触发，因为现在它从晶体管发射极获得栅极电压，并发出连接的直流警报。
警报器一直是开着的，直到它被手动关掉，希望是真正的主人。
简单的栅栏充电器，Energizer电路
可控硅变得非常适合制造栅栏充电器电路．栅栏式充电器主要需要一个高压发生器阶段，在那里高开关设备，如可控硅变得非常必要。可控硅因此变得特别适合于这些应用，它们被用来产生所需的高电弧电压。
汽车CDI电路:
如上所述，可控硅也广泛应用于汽车及其点火系统。电容放电点火电路或CDI系统采用可控硅产生点火过程所需的高压开关或启动车辆点火。
