射频信号测量电路

在这篇文章中，我们讨论了一些非常有趣和敏感的射频信号仪表的电路细节，它可以用于测量射频强度而不与射频源发生任何物理接触。

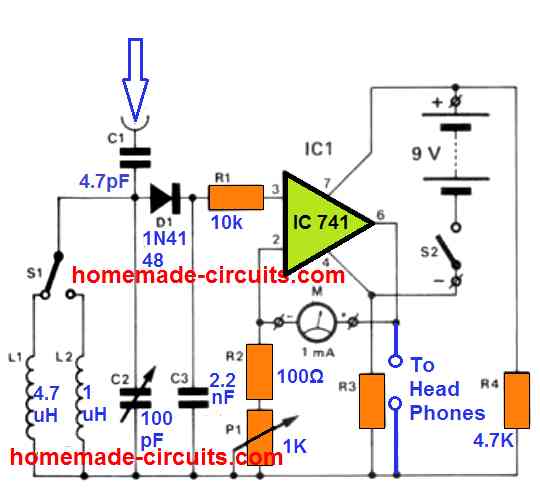

简单的射频信号仪表使用IC 741

这种形式的射频信号计对于识别定向波束收发天线的辐射质量非常有帮助。这使得人们能够正确地调整天线的尺寸，使其具有最佳的发射辐射模式。必须在主发射天线附近再加一根天线。

第二天线接收到的信号随后提供给由L1、L2和variicap C2创建的谐振电路。这使得仪表可以精确地调整到需要测量的特定发射频率。在原理图中线圈的电感值显示，仪表的“带宽”可以在6和60 MHz之间的任何地方。

之后的射频信号被应用到二极管D1，由整流/解调级组成。最后，信号被导向opamp IC1的非反相输入引脚#3。这个opamp的增益决定了1毫安表的灵敏度，由预置的P1微调。

表演

这个射频信号测量电路的工作性能被测试为非常敏感，并且非常有选择性。一套耳机可以连接到opamp的输出，使原始的射频传输被检查。推荐的耳机的一般电阻不能低于2k2，否则可能需要在设计中增加一个放大阶段。

浅谈如何搭建射频信号测量仪

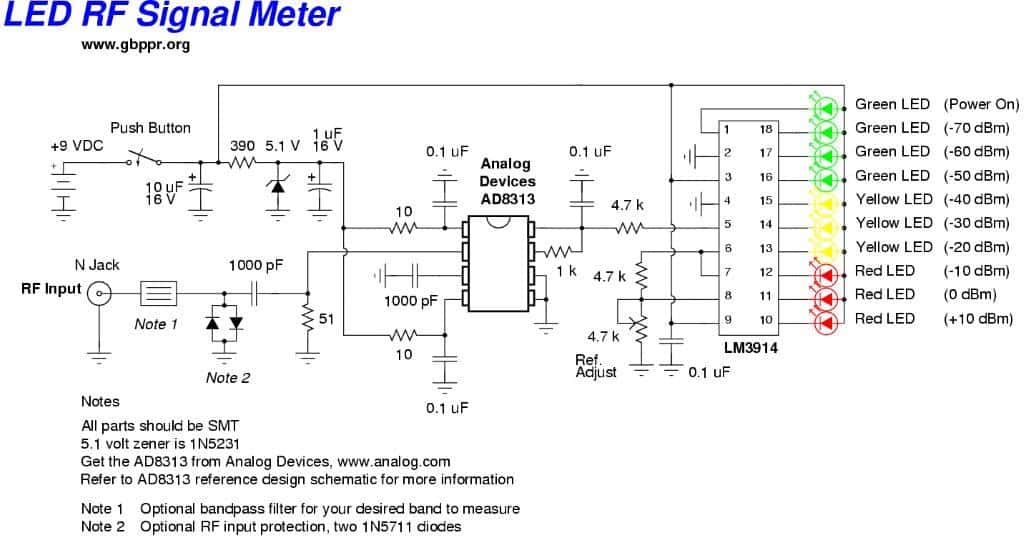

在下面的文章中，我们讨论了一种小巧的射频信号测量仪电路，它可以通过发光的LED条形图显示跟踪乙醚中最微小的射频信号。礼貌：史蒂文·奇弗顿。

你好，swagatam正忙着为你准备下一个主题，但这里有一个电路从我的收集你可能会喜欢玩信号，就像它可能是有用的另一个射频鬼探测器。

以下给定电路是我收集了很多布鲁里溃疡净这个不是我设计随着时间的推移许多电路最终消失了净,然后不再建造但这个想法是如果你找到足够和实验可以改进旧或升级。

使用重力波探测器概念

重力波探测器如果你仍然喜欢细节，可能会在超自然领域变得很方便，因为它们在hodowanec重力波探测器网站上，但没有印刷电路，只是电路的一部分，所以我自己建造了它们，自己添加了放大器，自己制作了印刷电路，自己升级，自己测试了它们有几年前的笔记吗

我也用我自己的一些旧的不再是电路的数据说一个麦克风前置放大器你在网上看到它们但不是这个如果你没有足够幸运找到这个确切的我用它做了实验并把它集成到我的重力波探测器版本中使用陶瓷麦克风你可以称之为陶瓷麦克风，

其读者像一个区域我修改后的麦克风前置放大器用来喂养信号音频放大器ic另一个741年的原始重力波探测器及其周边一些地区但我打了修改后的麦克风前置放大器后,在另一个类似的重力波探测器信号被放大到741,然后送入改进的麦克风前置放大器，以扩大它比386音频放大器的数量是如此多的变化，升级，改进和修改使用比特电路等是很棒的，你可以得到的是没有限制的，

所以我用没有印刷电路板设计的旧原理图制作了印刷电路，我测试，试验，升级，添加新的想法。
