该帖子描述了一种简单的自制射频信号干扰器电路，可用于干扰10米径向范围内的任何射频信号。这个想法是本博客的一位感兴趣的读者提出的。
技术规格
我不是一个大的商业利益集团，但我需要一个电路，它不仅会帮助我，而且最终会受到几乎每个现在活着的人的欢迎。
我需要一个电路，它会干扰射频信号。我知道干扰器干扰手机通讯和商业活动是违法的。我只是想在我的财产范围内干扰(1)远程控制骚扰设备和(2)间谍软件。干扰范围限制在大约25' x 25'区域。
电子骚扰的受害者群体越来越多。我们都经历过个人生活/财务状况和私人谈话受到侵犯，有时还会受到身体上的跟踪和攻击。
由于电子骚扰的性质，司法和保护需要时间来弥补和解决问题。至于电子产品，一些控制焊剂和焊料滥用的电路早该在市场上出现了。
到目前为止，大多数的兴趣都集中在入侵和滥用项目上，例如许多不同网站上包含的项目
我对电子技术不是很熟练，只是为了自卫。我是自学的，可以根据示意图完成一个项目，并慢慢对其背后的理论有了理解。
请告知您的利息，以及您的财务要求。我期待着您的回音。
线路图
介绍

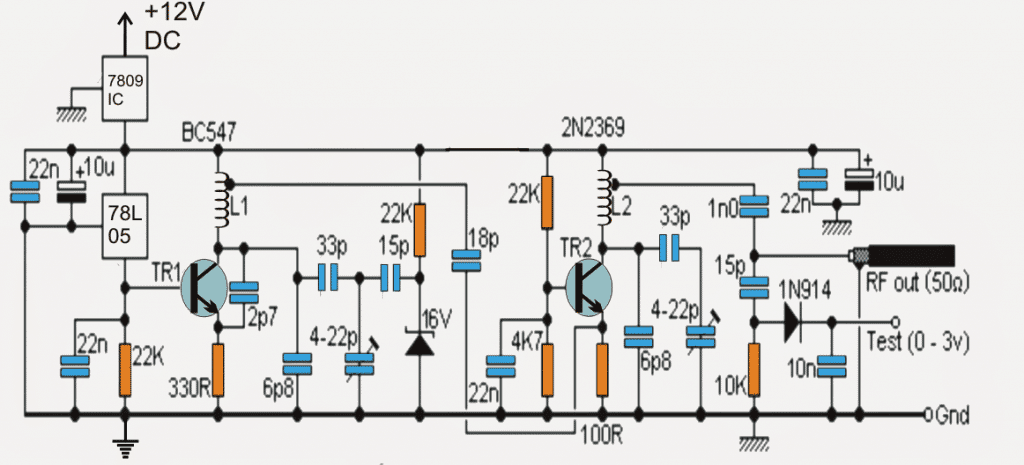

在上图中可以看出简单的RF信号干扰电路，这可以在5到10米范围内干扰所有排序的RF信号。
只需使用不同的L1/L2组，并相应地调整22pF微调器，就可以使电路适用于任何想要被干扰的频率。
可以使用该电路卡住的频率在50 MHz至1GHz的范围内，然而，由于较高频率需要更短的互连并且可能会使频率高于500MHz的频率可能会得到很大的复杂性和参数。涉及其他稳定性问题。
本设计可用于卡住位于40米内径向距离内的FM无线电台或甚至更高。
所提出的RF信号干扰器的循环基本上由两个不同的阶段组成：
RF电路阶段
由T1和相关部件组成的射频振荡器级，由T2和互补部件组成的射频振荡器级，放大和发射T1的低压振荡到空气中。
T2传送的上述强射频载波信号可通过指示“测试”的终端输入信号，以适当调制任何外部频率，例如音频或语音。
电路是高度稳定和不动摇不同输入电压供应由于78 l05调压器的存在基础的T1夹T1与一个常数偏置电流的基础上确保创建的振荡T1阶段保持非常稳定和一致的。
上述特征是由T2级完全互补的，该T2级接受来自T1级的振荡并放大并转换具有更高电流的信号，使得信号能够穿过空气中的较大径向距离。
然而，为了实现信号的最佳传输，电路的输出必须使用50欧姆阻抗天线。
这可能是任何普通的铝偶极yagi天线。大约仪表的简单柔性电线也会这样做，但是将传输强度降低约60％，使得只要传输范围所涉及的单位效率越低。
如何达到共振峰值
通过调节预置来产生峰值共振，可以大大提高射频干扰机的性能。这可以通过以下几点来实现:
- 在“测试”点和地线上连接一个0 - 10V直流电压表。
- 调整右侧22p微调器，使仪表读数在仪表上的最大3V左右。
- 这可能会干扰你为干扰目的设置的系统的初始频率。
- 所以回到左侧22p修剪器，再次调整它以将所需的频率设置回到适当位置。
您现在可以设置电路的峰值谐振，您可以预期其最大效率。
射频干扰机线圈规格
为了使射频干扰机与其他频率兼容，线圈L1和L2必须缩短其匝数和/或直径…这需要一些实验，直到确定正确的频率。
相邻的微调器也可以进行微调，以从干扰机电路获得最佳响应，或直到通过该电路实现了完美的干扰。
严格建议使用良好的质量，精心设计的PCB用于构建RF干扰电路
对于在50米范围内的干扰标准FM广播，可以如下图像所示构建L1和L2：
PCB蚀刻RF线圈
上图显示了使用7匝的结构L2，直径约为5至6mm（内部）的1mm超搪瓷铜线。请参阅如何从线圈的相关端提取抽头。

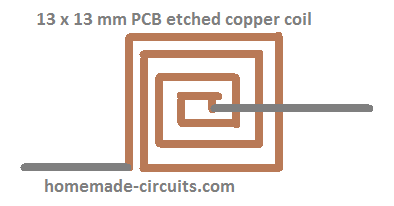

下面的图片展示了L1是如何通过在PCB上蚀刻轨道来设计的，或者同样的，如本文所解释的，可以使用二极管引线片来制作FM无线MIC电路
零件清单
TR1 = BC547
tr2 = 2n2369.
其余部分在图表中提供。
感谢这个电路…但是我想知道我能在网上买到这些零件吗?…因为修剪器和电感器不在这里....或者我可以从你那里买这些零件吗?
Aqib，是的，你可以从任何知名的网上电子商店得到上面提到的一切。
然而，请注意，将上述干扰机设计转换到GHz范围可能是一项极其复杂的工作，请继续进行，只有在您完全确定的概念和结果。
是的，我知道…我已经有一个电路，但那里的电池放电发生大部分和信号强度有点慢.....在上述电路中，电感L1和L2的值是多少?
Aqib，数值没有测量，我只有转动数据，两个线圈都是5圈，直径5mm，使用0.8mm的超漆包线
先生，瑞典的手机供应商使用了10个不同的频率。这是否意味着我必须建立10个不同的干扰器以确保没有流量可以通过?谢谢提前
Asbjorn，所有的手机都将被干扰在干扰频率范围内，使用一个干扰电路
请帮助我们使用哪些晶体管T1和T2，以及电感中的线圈匝数，我在上述描述中无法找到
我很快会在文章中更新这些信息。
我需要在5,9,16,20,24,28 MHz上堵塞0-30 MHz的频率。我可以根据这个链接做到这一点吗？http://www.instructables.com/id/RF-Jammer/step5/Future-modificationsenhancements/，什么电子部件“决定”最大。干扰机可以提供的输出。
Tnaks回答，罗宾。
根据文章中电路的规格，可能会对这些频率造成干扰，但我不能建议具体的部件或方法，因为它还没有完全研究文章。
亲，
我得干扰给我老板装在车里的GPS追踪器。
请问你能告诉我如何修改这个电路达到1.5 GHz频率吗？
问候,
对不起，我不知道怎么做....
赃物
我是一个真正聪明的操纵罪犯的X-Wife，他在做大手术的时候进入了我的家，并在我厨房的南侧放置了一个似乎是间谍监听装置的东西。我儿子误让他进了议院。这个设备有很好的反馈接收，似乎直接去他。我总能知道他什么时候回家，因为“家庭噪音”开始出现。我想永远彻底地阻止这个人。他目前正在刑事调查企图纵火，盗窃X 2艘船和一个弹出露营。我相信他想要一些警告以免被执法部门逮捕。我没有花钱购买干扰器设备，因为不确定它是否会阻止声音的来回传输。你的建议是什么?一个电工告诉我，磁铁会使设备倾斜，但到目前为止，这些磁铁似乎没有完成工作。 I would appreciate any helpful guidance for how to begin to tackle this resistant X-Husband. Thanks, Maureen L. Walker
嗨Maureen，
我假设设备的频率在较低的兆赫调频范围。如果是这样，那么上述电路可以有效地定制来干扰设备。
但挑战在于首先要知道设备的频率，这可能是一件困难的事情。一旦频率是已知的，它可以使用上面解释的干扰器电路屏蔽!
另一个选项是追踪并定位设备，然后只需手动销毁它。可以通过以下电路进行跟踪。一个人必须建立它并开始扫描墙壁和其他错综复杂的地方，直到LED亮起表示BUG的可能位置
https://www.homemade-circulay.com/bug-detector-circuit-rf-sniffer-circuit/
你能听到声音吗?这不是一个很好的设备。事实:一个长期存在的廉价设备必须由附近的电路供电。找到那个区域的断路器，把它关掉。当你打开和关闭断路器时，请一个听力很好的人在这个区域听(可能每隔几分钟，因为它会关闭电源，需要时间放电)。该设备在开机和关机时可能会发出噪音。如果没有，让人检查附近的插座是否增加了电线。一个小的设备电线将比普通的室内电线要小得多。
可以调到125-135千赫吗?
是的，通过使用更大的值为22pF修剪器
我想知道，如果使用555或其他IC可以简化电路。此外，在我的情况下，我想有选择地关注一个特定的频率范围，也许可以用来进一步简化它?
晶体管更适合高频开关和传输，所以我认为IC 555不适合这个应用。
555将工作稳定的频率高达200 kHz，为更高的频率，它可以用作坦克电路引物，但它不适合简单的项目，因为它需要校准
如何增加干扰机的射程
我正在为我的大学项目模拟整个ckt，我应该在Multisim中找到2n2369，因此我用2n2222替换它仍然有效吗？
2N2222可以工作高达100兆赫兹频率，而2N2369额定频率为500兆赫兹。如果使用2N2222，频率不能超过100mhz。
能否提供l1和l2的值
对不起，我不知道线圈电感值，我只知道匝数…
好的主席，你能否提供匝数，以及线圈的区域和长度。
中心抽头线圈L2有7圈，直径6mm，如下图所示:
https://www.homemade-circulay.com/wp-content/uploads/2019/06/l1.png.
线圈L1如下所示
//www.addme-blog.com/wp-content/uploads/2020/02/pcb-coil.png
轨道必须有最大宽度，这样转弯之间只有0.5毫米的间隙。
嗨。是否可以屏蔽%G频率。我想应该在30到60 GHZ之间吧?干杯
嗨，我不认为这个电路可以修改为GHz控制!
嗨。谢谢你的回复。这是可能的吗?我能付钱给谁来制造一个这样的设备吗?谢谢
对不起，目前我确实有熟人。
Swagatam,
只是想花点时间感谢你的这篇文章!!我也是TI &正在建造我自己的设备。我可能比你对这个话题更陌生，但多年来我一直是受害者。我从电脑开始，学习的内外，和研究负离子，制造有机物，人类生理学，现在我的旅程带我到面包板像你自己。我有兴趣知道是否有一个简单的解决方案，如建立一个后散射接收器或接收器的带宽特高频下到音速与存储的能量，将简单地通过电阻消散?就像我说的，我是这个&需要一些基本的通用电气规则教育。
嗨白乌鸦，我非常感谢你的想法，然而，不幸的是，我是我自己在高频RF电路领域中不太了解，因为它们需要大量的计算和时间。如果在未来，如果我碰巧获得此领域的任何专业知识，我将确保通过本网站分享相同..
我要找的东西是定向的，可以干扰830-860兆赫范围内的无线麦克风。我不在乎它会不会流血，我也不需要劫持麦克风的输出。我只需要踩到他们的麦克风输出就能阻止他们用无线麦克风通过扩音器在我们镇上到处传播他们的垃圾。最好是能在12v或24v下运行的，这样我就可以用我的卡车给它供电。我有两块电池和一个40A的交流发电机，所以我可以输出一些电流。我可以在不受干扰的情况下到达30到50米范围内。
对不起，我没有一个确认或测试的设计为您的要求，如果我找到一个肯定会在上面的帖子更新它。
我曾经不小心把一个为5ghz wifi制作的13db天线放在了2.4 ghz wifi设备上。它有效地阻断了所有2.4ghz的通信，为一个良好的地区。好到我不得不上了车。
也许这是一个便宜而简单的选择。
请发表评论。
听起来很有趣，如果它对你有效，那么它应该值得所有可能感兴趣的人尝试完成相同的结果。
谢谢你有用的反馈!
新天线的频率是2.4 ghz，以前用来传输数据，现在肯定变成了噪声信号。因此，它必须作为一个信号干扰器，为所有其他2.4 ghz设备接收和发送的数据在那个非常的频率。
先生，你觉得呢?仅仅更换一根天线就能把一个好的旧路由器变成一个干扰装置吗?
对不起，阿卜杜拉赫曼，我不知道!
我根据您的给定电路在Proteus软件上设计了一个电路，但我无法在Proteus软件上模拟电路。我能做什么？你能帮我么！
如果你让它实际工作，它肯定会工作，模拟器并不总是准确的结果....它被测试设计用于干扰调频收音机。
请给我一张FM无线电干扰/ HF /VH干扰的图片。哪个电路是实际的输出，并由您制作。或者你可以通过一个完整的视频关于干扰电路，如果你没有问题，先生......
这仍然是非常违法的。如果无线电波不能从您的财产的外部限制到对面，您仍然可以收取。获取VPN和一个警报系统，应该保护您的隐私，并同时提醒您到入侵者/录制侵入者，而不长时间将砰砰声放入砰砰声。
