在这篇文章中，我们学习了一个反向正向计时器电路，它可以用一组首选的动作来操作孵化器电机机构。这个想法是安瓦尔提出的
技术规格
我来自印度尼西亚.....我需要原理图的孵化器定时器与高扭矩电机(直流电机功率窗在汽车)。我试图得到一个直流电机运行在两个方向，直到它到达结束位置，然后停止和切换极性，所以它将运行的另一个方向时，电源重新应用。然后在另一端做同样的事情。
1.定时器开启电源1分钟。(车位7:01am)
2.马达沿一个方向运行，直到到达停止位置，大约30秒。
3.当电机到达停止位置时，电源关闭，延迟1分钟。定时器结束/关闭主电源。也反转极性以便。
4.下一次主计时器启动时(10:00-10:01)，它会以相反的方向做同样的事情，并不断重复
5.12 VDC电机反向(仅从电机+和-两根电缆)
6.转速/前进电机需要Led指示灯
先生，你能帮我吗?
提前感谢您的帮助。
这是一个重要的家庭项目，需要100%可靠。
设计

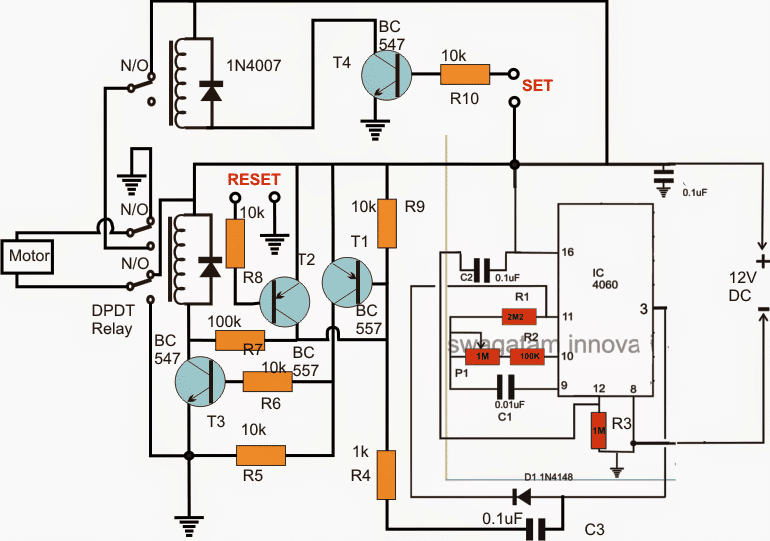

在上图中，我们可以直观地看到一种设计，用于实现培养箱电机在预定的一组时间间隔后的反向向前运动。
在打开电源的瞬间，我们有以下场景:
当电机或所设计的培养机构处于零起动位置时，可以假定“set”的磁开关处于失活状态或被压下。
请注意，“设置”/“复位”开关最好使用磁簧开关。
电源接通后，IC 4060通过C2复位，以便从零开始计数，pin3呈现零逻辑。
这个初始的零逻辑通过C3馈送到T1的基底，T1立即进行强制T3及其相关继电器激活。R7在这个过程中确保T1/T3在这个模式下被锁定。
此时，DPDT继电器在其N/O触点上驱动，启动电机和机构朝着假定的“前进”运动。
当电机开始移动时，“设置”按钮被释放，T4和上SPDT有机会驱动，其中SPDT继电器实现N/O位置转换，使DPDT的N/C触点具有备用电源。
电机和/或机构持续移动，直到达到“复位”位置，从而导致T2激活并打破T1/T4锁存器。
当T4关闭时，DPDT继电器将其位置从N/O改变为N/C，并向电机机构提供相反(反向)运动。
此时，培养箱电机机构翻转方向并开始反向运动，直到达到“设置”点，该“设置”点快速关闭T4的基础驱动，SPDT关闭DPDT的切断电源，整个机构静止不动。
与此同时，IC 4060继续计数，直到再次产生零逻辑后，通过其插口3的高逻辑(通过放电C3)。
循环再次启动，并重复上述过程。
你好，先生，我想做一个wifi信号探测器，你能给我电路吗
你好，亚瑟，如果我找到了，我一定会帮你寄出去的
先生，我是学生。我想在PCB上制作上述电路。我用哪一种软件来制作PCB的同一电路。谢谢你！
我个人使用CorelDraw来设计pcb和原理图，我不知道其他软件。
你好先生赃物
我可以使用这个设计驱动一个220v交流小电机为我的孵化器机构?我怎样才能移除相反的功能?如何控制延时呢?期待你的回应。
非常感谢…的
嗨的,
是的，你可以使用它为你提到的应用，但没有一个反向功能，你如何把电机回到它原来的位置?请让我知道这件事，以便我为你正确地解决它。
先生美好的一天!做电路包括定时器，为它来回为下一个周期。或者它需要一个单独的预设定时器为下一个周期。我计划在我的孵化器项目中采用你的电路…非常感谢。
特维斯的好日子!是的，ic4060可以设置为无限重复反向/向前运动，以任何预定的时间长度
C1和P1可以更改或修改以设置延迟间隔。
非常感谢，先生。
先生，我想做一个发射器和接收器来控制直流电机(速度和正反转)。告诉我电路图。我的gmail,bayensuman90@gmail.com
Suman，我将通过一篇新文章....来解释它
您好，来自菲律宾的swagim jhay先生，如何修改定时器的时间设置，我需要从您的图表举例。10秒。开机，断电4小时，提前感谢
嗨，Jhay，上面的线路将不适用于....您可以使用下面的方法
//www.addme-blog.com/2012/04/how-to-make-simple-programmable-timer.html
请Swagatam，我需要一个类似的设计，希望你能帮助我。我的应该是这样的。
这是一种利用太阳的自动干燥系统。
1.晴天无雨时，电机驱动干燥盘向阳。干燥盘完全出棚时电机自动停止
2.当有雨或黑暗时，电机驱动干燥托盘进入棚内(需要有自动停止电机的传感器)。
3.当雨停了，有太阳的时候，电机将干燥盘从棚子上推到阳光下继续干燥。循环继续。
可以是任何电机，但最好是直流电机。谢谢你。

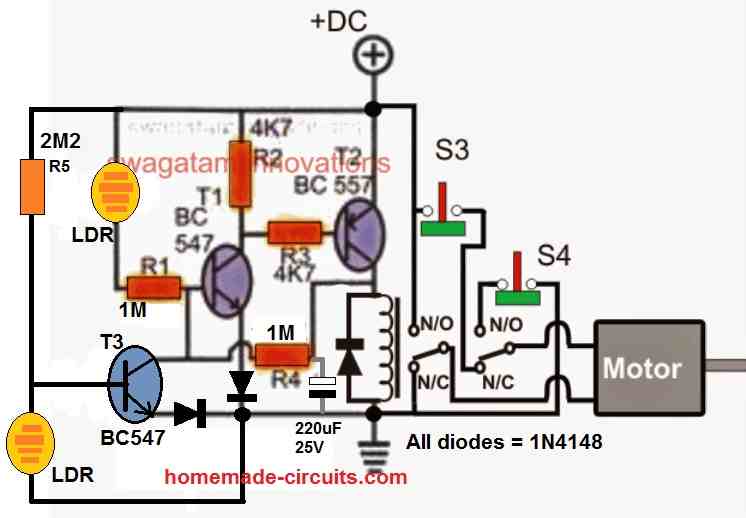

你好，Kofy，你可以尝试以下简单的设计:
这两个开关是push-to-OFF开关，工作原理类似于限位开关。这些必须被放置在托盘旅行的两个极端的两端，这样当托盘到达各自的末端时，它推动开关开关交替关闭它们。
LDR必须放置在阳光直射下，并且必须彼此靠近固定，这样LDR才能同时均匀地受到阳光和阴影的照射。
记住，这是一个粗糙的设计，响应可能不太准确，你可能还需要调整一些电阻值，使其工作合理准确。
