一个简单的红外无线报警电路可以使用一个433 MHz射频遥控单元,一个基于TSOP的红外传感器,让我们详细学习程序。
在其他几篇文章中,我已经讨论过这些问题射频遥控模块.欲了解更多信息,请阅读以下相关文章:
本文采用上述方法之一,实现所提出的红外无线报警电路,具体说明如下:
这个想法很简单红外电路与Tx(发射机)集成模块,这样只要红外光束不是被入侵者Tx开关保持关闭,和目前红外光束被入侵者,Tx开关触发进而触发远程Rx继电器和相关的报警。
发射机电路

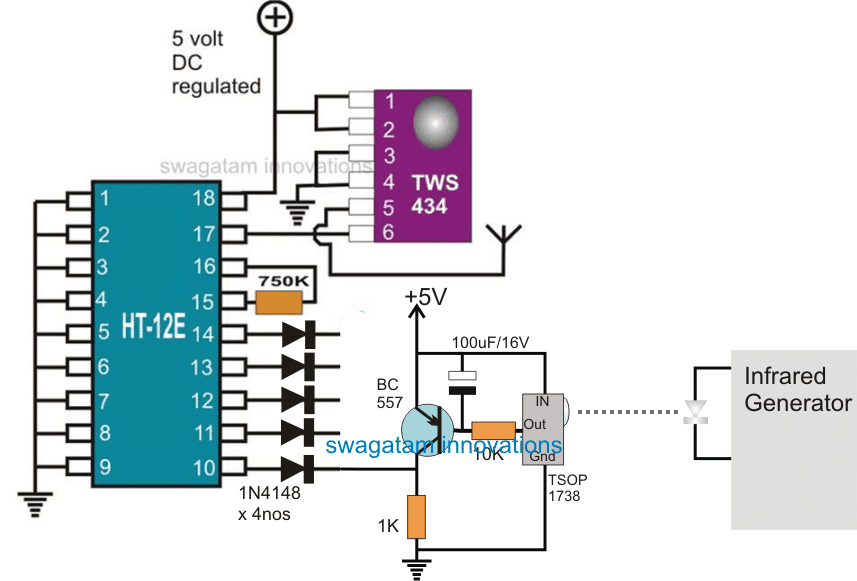

上述配置描述了建立的红外无线报警发射器电路阶段,其中TSW434构成标准射频发射器芯片,而HT-12E配置为射频编码器集成电路。
一个红外发生器还可以看到用于产生和聚焦红外光束在红外编码器/发射器级的传感器上。
这红外光束在需要保护的前提下放置并伸展。
在发射机阶段,编码器IC包括4个输入,所有输入都需要一个地面或负触发器来激活编码器IC,并提示TWS在50米范围内向空中发送相应的编码脉冲信号。
根据用户的要求,为了监控需要保护的4个不同的关键区域以防止可能的入侵或闯入,可以只使用一个阶段,也可以使用所有四个阶段。
红外传感器级包括一个标准TSOP17XX系列传感器IC,它配置了一个PNP BC557晶体管放大器stgae,用于将从传感器到5V输出的相对较小的电脉冲放大。
只要红外光束保持聚焦并入射到TSOP传感器, BC557保持ON开关,以确保在编码器IC的相关输入管脚上有一个正电位。
在这种情况下红外光束因有人经过而被切断在穿过限制区时,BC557被中断,从而导致一个接地信号出现在编码器引脚的特定输入端。
这个动作立即启动TWS芯片向空中发送一个相应的编码脉冲,该脉冲应该由位于用户附近的指定径向范围内的某个需要的远程位置的接收单元或解码器接收单元接收。
接收机阶段

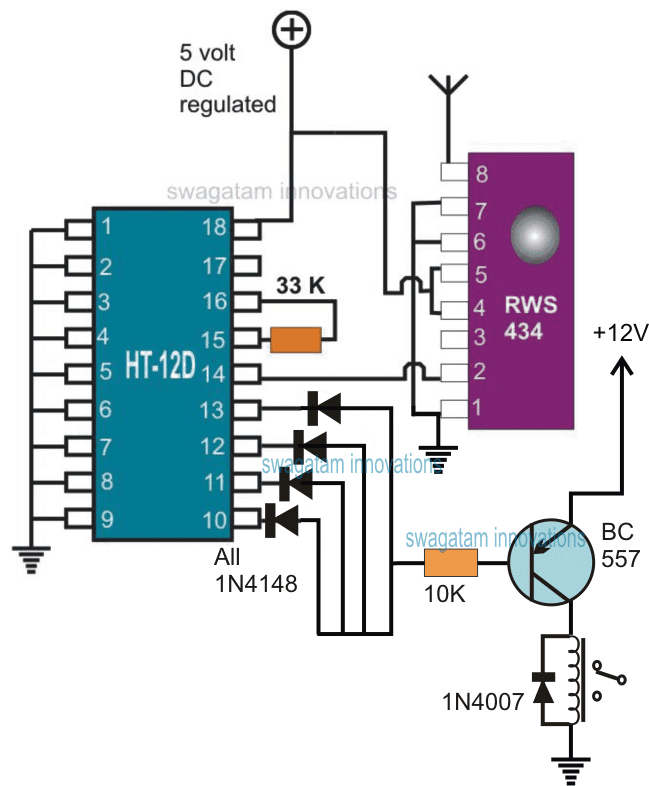

在上图中可以看到一个互补的射频接收机解码器级,它被配置为接收前一节中解释的发射机级发送的信号。
在这里,RSW被定位为从前面解释的TWS IC接收传输信号,并将编码信号转发到附件HT-12D译码器集成电路.然后,该IC适当地解码接收信号,将它们转换为一个基于逻辑的信号通过其一个相关的输出管脚。
引脚10到13构成解码IC的输出引脚,为外部驱动级产生相应的逻辑输出。
在这里,驱动阶段是通过PNP BC557以及与所连接负载的切换相适应的继电器,该继电器可作为报警单元。
如图所示,解码器IC的所有输出引脚被并联或捆绑在一起,并与继电器驱动级集成。
这确保了继电器驱动程序能够触发响应的任何发射机输入引脚的激活,可以配置一个单独的TSOP传感器跨不同的关键位置。
如第一个Tx电路级所示的红外频率发生器可以通过使用IC 555有线在其标准稳定模式,频率设置为38kHz。
上述所讨论的远程红外无线报警电路的设置,可以实现在50米或更多的径向距离内远程监测任何想要的关键位置,这取决于使用哪个射频模块。
布洛克伍德说
嗨,Majumdar先生!感谢伟大的电路!我能问一下你是用什么软件绘制图纸的吗?这些示意图很容易理解,而且看起来很专业。提前谢谢!- - - - - -布鲁克
Swagatam说
你好,布洛克先生,我用的是CorelDraw
EBUKA NZEAkOR说
晚上好,先生,请,我不知道这个电路的红外发生器是什么,先生,请,我需要一个通道
Swagatam说
Ebunka,参考下面的文章,看看555 IC电路是如何配置的,同样可以用于上面提到的红外发生器电路....通过调整R1产生38kHz
//www.addme-blog.com/2015/01/tuned-infrared-ir-detector-circuit.html
诺曼•凯利说
嗨Swagatam,
接收器的原理图中二极管是反向的吗?我理解这条赛道有点困难。另外,为什么不用NPN晶体管而不用PNP晶体管来操作继电器呢?我认为HT12d的输出是一个正电压,可以驱动NPN晶体管。谢谢!
Swagatam说
Hi Norman,这是一个PNP BJT,因为在响应发射机开关时,逻辑从初始的高电平变为低电平。
我也有这样的印象,逻辑会很高,但它被一个读者斯利拉姆先生测试,他发现反应是消极的,而不是积极的。您可以在本文下面看到讨论
//www.addme-blog.com/2013/07/simple-100-meter-rf-module-remote.html
