这篇文章解释了如何构建一个简单的远程控制游戏记分板电路，两位数，方便用户在游戏或比赛中远程更改数字。这个主意是理查德先生提出的。

电路目标和要求

对于我们的男女混合排球游戏，我们使用手动翻转纸牌{简单的00到99 (x2)翻转纸牌}

这既尴尬又耗时，需要有人来翻数字。

如果我有一个遥控显示器，就不会浪费时间翻数字了。

这是一个娱乐联盟，没有大的花费。

寻找2位数字- 7段显示器(x2)的能力，计数向上和向下(4个按钮)

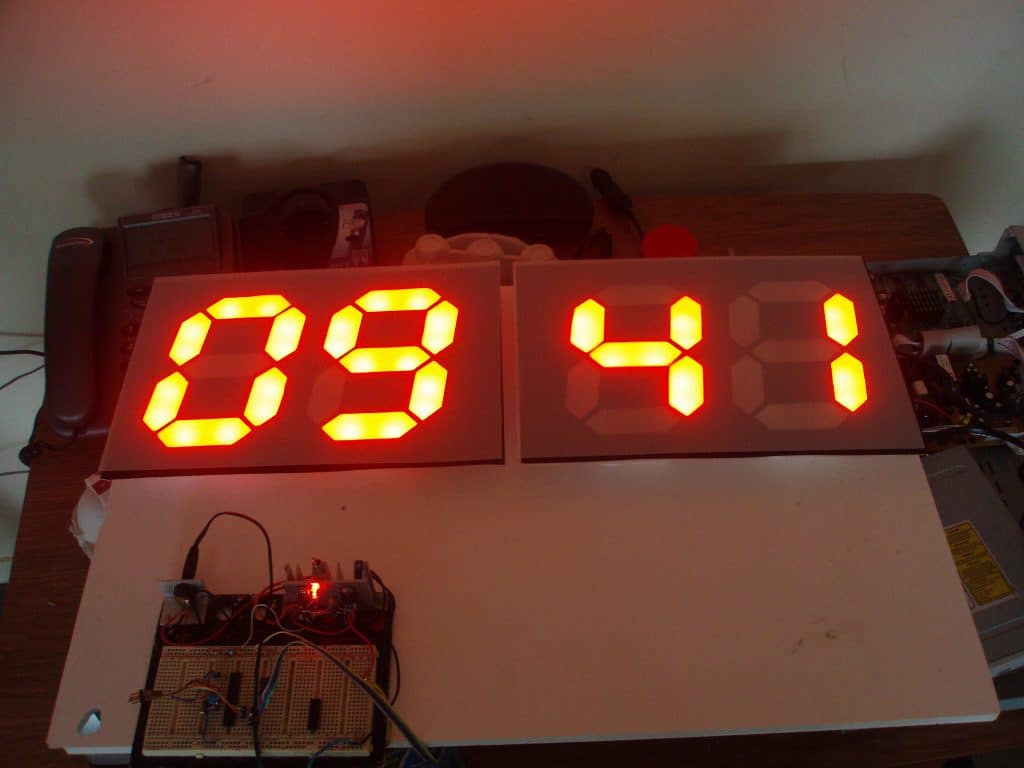

类似于此显示-

我可以加入一个4按钮射频发射器/接收器吗

设计

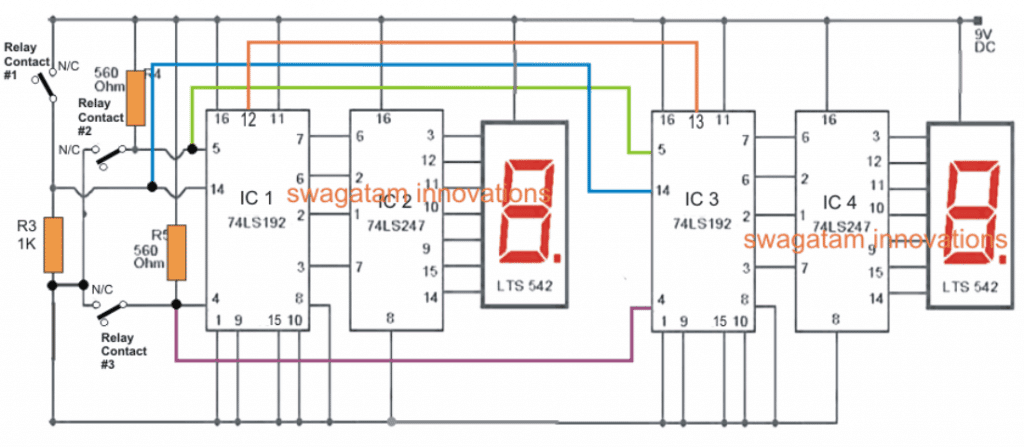

下图显示了一个简单的两位数上下脉冲计数器电路，可用于上述要求的应用。

特定的数字集成电路的结合使设计非常简单地配置和操作所需的脉冲计数显示。

IC1和IC3构成实际的计数器芯片，其BCD输出被适当地转换为所需的7段数字显示输出。

74LS192的引脚5和引脚4被设置为UP和DOWN传感输入，当相关开关运行时，允许这些引脚获得指定的逻辑零脉冲，用于在相关的7段显示模块上显示相应的递增或反转数字。

在ic的引脚#14的开关用于通过单个操作将显示复位到零。

提出以来数字游戏计分板电路应该是用一个遥控单元来控制，可以看到在引脚5、4和14处的开关被远程接收单元的继电器接点所取代。

因此，当按下远程发射机上的兼容或匹配按钮时，相应的继电器触点闭合，导致相应的数字以升序或降序出现在显示板上，这取决于哪个按钮被切换。

这意味着，这个远程控制的游戏计分板电路可以在规定范围内的任何地方使用远程控制，只需按下发射器模块的一个按钮。玩家可以在自己喜欢的地方玩游戏。

关于数字游戏计分板的遥控电路已经在本网站的许多文章中讨论过了，所以我就不在这里单独讨论了。

以上说明的电路可采用以下4通道射频遥控电路。

稍微思考一下，继电器实际上是可以避免的，接收射频模块的输出引脚可以直接配置上/下计数IC的引脚#4、5和复位引脚通过NPN缓冲器。
或者,4通道遥控模块可以购买现成的在这种情况下，接收单元中现有的中继触点可以按照本文中建议的方式接线。

在拟议的遥控游戏计分板图中的彩色线表明了两个计数器模块是如何相互级联的，通过简单地以类似的方式级联更多的IC级，可以包含更多的数字。
