遥控喂鱼器电路-电磁阀控制

最近更新日期2019年9月1日通过斯瓦加坦27日评论

在这个设计中，电磁阀使用红外遥控操作，这反过来切换给鱼机构。

本文介绍了如何制作一个简单的红外控制的喂鱼电路。这个想法是Harishvar先生提出的。

技术规格

我只想要一个电路，当我按住遥控器上的一个键时，它就会打开。我的用途是：我有一个马达作为振动器，我把它固定在水族箱附近。

我只想在我按下某个遥控器上的某个键时触发电机，即如果我按下某个键并按住它，电机应该打开，一旦我松开键，电机应该关闭，实际上我已经将电机连接到一个装有鱼食的容器上.

如果我按下遥控器，电机应该是开着的，因为容器会振动，食物会掉到罐中，一旦我离开按钮，电机应该是关闭的。

这是电路的主要目的…而且sir电机应仅使用特定类型的遥控器触发…因此plzz设计了一个用于

远程也……电机不能用其他遥控器来触发，只能用你设计的唯一遥控器来触发，请尽快给出电路....谢谢你！

我只是想要一个遥控器和一个接收器，如果我按下遥控器上的按钮接收器应该触发电机，只要我保持按钮按下，你可以采取的范围任何值。

如果我坐在沙发上操作，它应该可以操作。我的沙发和我的水族箱大约有5米远，所以你想怎么做就怎么做。

我只希望电路能正常工作，仅此而已，先生plxx利用容易获得的元件，plzz使其尽可能简单。。。。

设计

下图为所提出的遥控喂鱼器电路的基本电路布置。

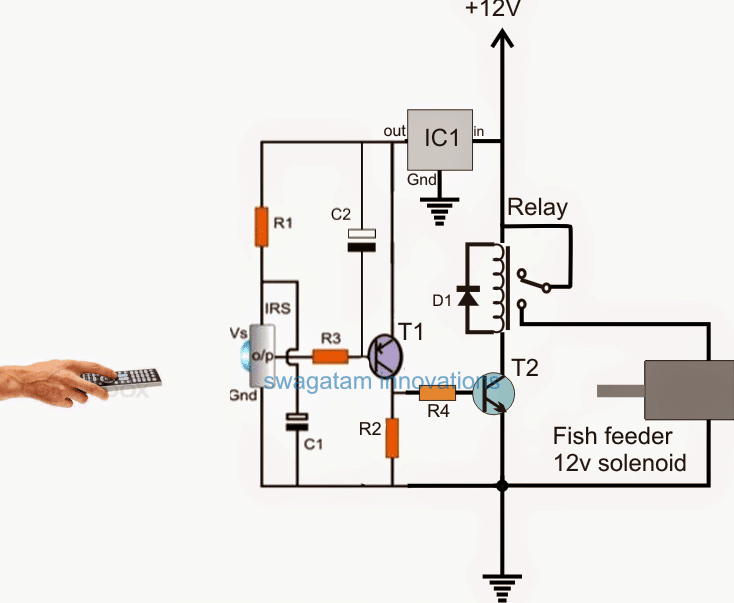

对上述要求的电路的大致模拟如下:

上述所提出的遥控喂鱼电路的仿真可以通过以下几点来实现:

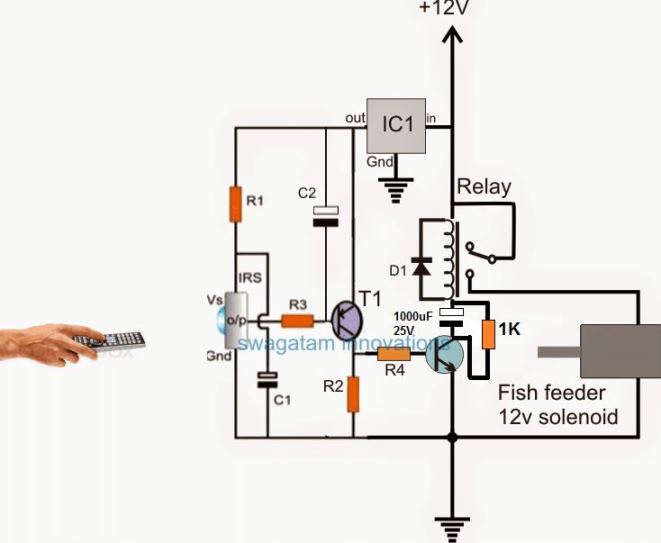

为确保电磁阀和电路的100%安全，建议在继电器驱动晶体管的集电极处添加1000uF电容网络。这将确保继电器不会保持接通超过一秒钟，从而防止电磁阀过载。

视频演示

电路操作

一旦从远程手机的红外信号被按下，红外信号到达并击中红外传感器TSOP1738，并导致它在其输出/地面pinout产生一个低。

这个低或负信号使T1传导，导致一个正脉冲流到T2的底部，后者依次传导和接通继电器。

如上述模拟所示，继电器触点可能通过直流12V电磁阀与所需的喂鱼器机构连接。

因此，无论何时切换遥控手机，继电器和喂鱼器机构也会做出相应响应，并保持激活状态，直到输入信号被切断或遥控手机被关闭。

该设计可用于鱼类水族馆，实现远程鱼类饲养操作，而不需要实际移动附近的鱼类水族馆。

零件清单对于上述电路

R1 = 100欧姆
R3，R4=10K
R2 = 1K(请将其替换为100uF电容以提高响应)
T1 = BC557
T2=BC547
继电器= 12V SPDT
C1, C2 = 10uF/25V
IC1 = 7805
IRS=TSOP1738

尽管上面的设计看起来非常容易构建和使用，但它有一个缺点。该电路可以使用任何标准的IR远程手机操作，而在请求中，可以看到提出了一个独特的操作Rx, Tx。

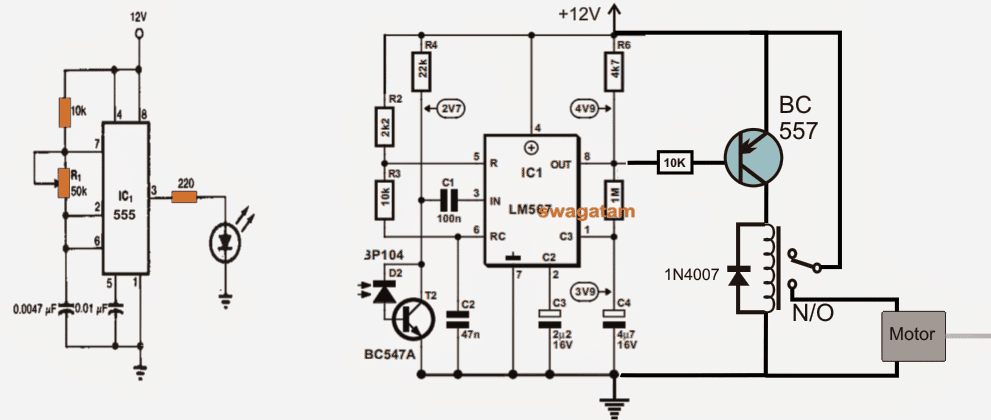

为了实现一个独特的红外遥控装置，上述设计需要升级到相当复杂调谐红外遥控系统。

可在下面研究该图：

关于这个概念的详细解释可参阅标题为的文章调谐红外探测器模块。

本文详细介绍了设计中使用的相关组件的整个功能，以及如何设置模块以使它们彼此唯一兼容。

您还将喜欢：

关于斯瓦加坦

我是一名电子工程师（dipIETE）、爱好者、发明家、原理图/PCB设计师、制造商。我也是该网站的创始人：//www.addme-blog.com/，我喜欢分享我的创新电路想法和教程。
如果您有任何电路相关的查询，您可以通过评论互动，我将非常乐意帮助!

苏古南说

你好,
你的网站确实很有帮助。
我有一个请求在上面提到电路使用tsop鱼缸式给料机,我的要求是continouly保持继电器上的位置,并有可能使用一个MOSFET开关的目的,因为我只需要开关与远程继电器,继电器应该不会再拿去远程。

回复
阿米特说

先生，我做了这个电路，但它不工作，tsop1738的输出是不断发光的led和继电器是开和关，只有当电源切断，请帮我

回复
- 赃物说

  嗨，阿米特，你把LED连接到哪里了？

  请将LED与R3....串联

  切断R3和TSOP输出引脚之间的连接。

  连接LED阴极与TSOP输出引脚，阳极与R3，现在检查响应

  回复
  - 阿米特说

    反应是一样的，什么都没有发生

    回复
    - 阿米特说

      我移开led并连接R3到tsop1738的输出，但继电器是开和关在一起时，远程信号给tsop1738

      回复
      - 赃物说

        1)将R3与TSOP输出引脚断开，检查继电器是否仍然ON，如果是，则继电器驱动没有正确装配。如果继电器关闭，则检查TSOP。以下列方式:

        2）将仪表置于V档。将仪表的红色探针与输出引脚连接，黑色探针与负极电源连接。只要TSOP未触发，仪表读数应为全5V……触发时，仪表应显示几乎为零伏……请检查并确认

        回复
    - 赃物说

      LED上有什么反应?LED处于开启或关闭状态

      回复
  - 苏古南说

    你好,
    我对电路的要求如上所述。我想要继电器在使用遥控器触发它连续ON，继电器回到OFF只有当电源关闭。

    回复
    - 斯瓦加坦说

      你好,

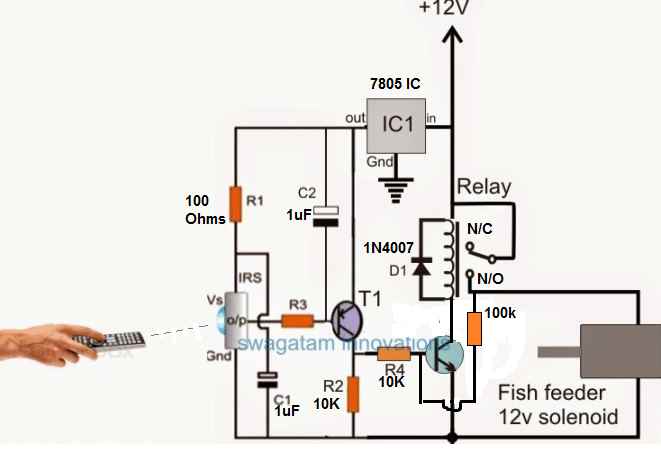

      如果您希望继电器永久锁定，一旦打开遥控器，则可以使用以下修改后的设计：
