文章解释了一种远程控制的自动转换开关，它能使电网从指定的距离自动转换到发电机。这个想法是由odudu johnson先生提出的。
技术规格
项目描述:具有无线发电机控制能力或机制的自动转换开关。
发电机额定值将在2.2kva到2.5kva之间，而且多是一个自动嵌入式系统发电机本身而不是手动发电机组…
单相发生器和主电源将是单相。即220伏50Hz .....系统将设计为在两个可用的电源之间选择优先考虑或优先于两个电源源中的一个。在这种情况下，选择是在公共供应电源和发电机之间。
ATS应监测市电供应，并检查是否完全故障或断电，然后将负载转移到发电机供电，向发电机发送无线启动命令。
当公共电源恢复时，ATS检测到这发送一个关闭命令，以无线的方式将负载返回到市电............
ATS和市电之间的通信不是无线的，只是发电机组.....的通信
我会期待一些积极的东西
该设计
建议的远程控制无线发电机自动传输开关电路的整个设计可分为以下解释4阶段：

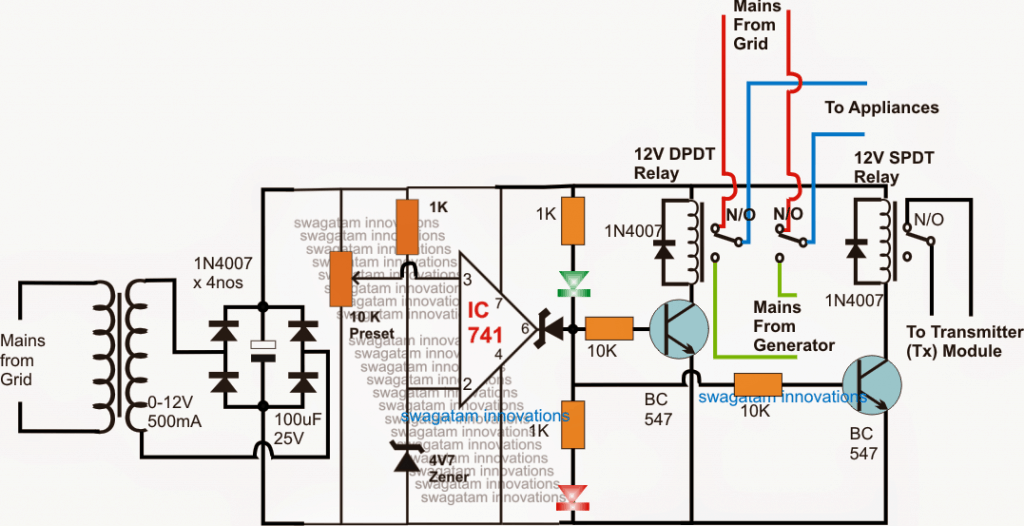

1）低电压（撤销），网格故障检测器转换电路：
以下电路通过检测可能的电网低电压条件或完全故障来控制市电ATS。该运放被配置为一个比较器，其中其非反相引脚通过可调的10k预设作为检测器输入。
只要网格电源电压在正常范围内，运放的输出保持高，保持两个继电器驱动级接通。
第一继电器转换级包括DPDT继电器，并且它形成主ATS网格以发生发电机转换控制器继电器，而另一个较小继电器变得负责控制发射器电路。
虽然电网电源处于活动状态，但继电器都保持激活，DPDT通过相关的N / O触点将电网AC提供给家用电器。SPDT继电器保持发射器（TX）电路接通，使得连续无线信号在RX（接收器）电路的大气中被发送，该电路应该在附近的某处附有发电机系统。

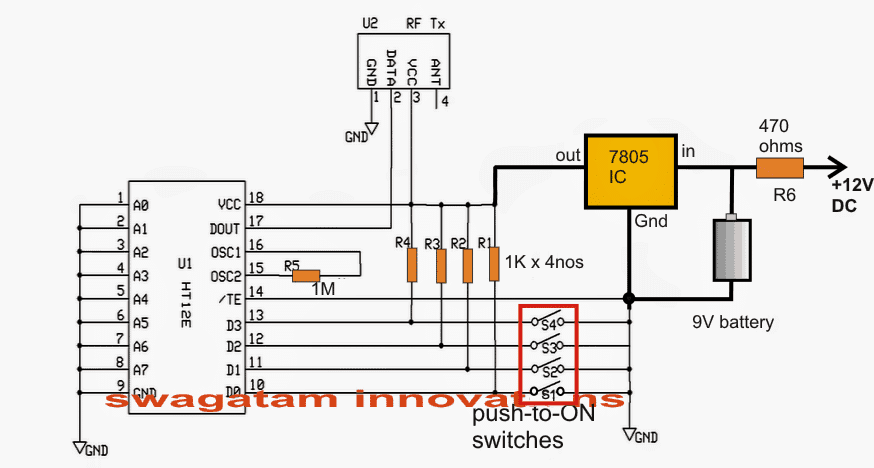

2）发射机（TX）电路：
下图描绘了发射器（TX）。来自上述SPDT继电器的N / O接触连接在4个开关（根据需要）中的任何一个中连接.....所示的SW1中的任何一个--- SW4开关
3)接收电路(Rx):

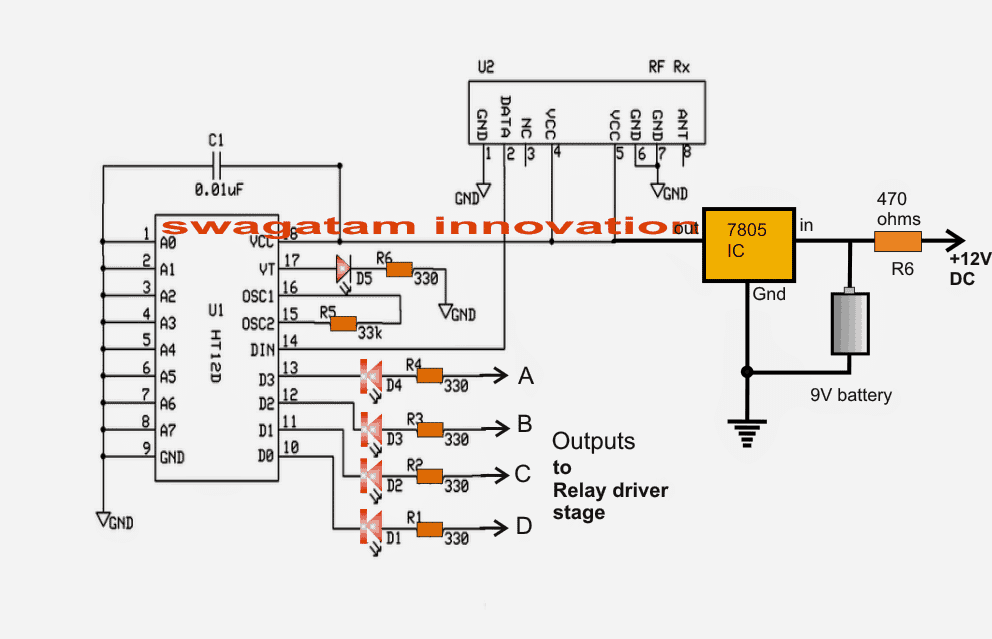

可以下面见证的下一个图，是接收器（Rx）电路，其位于发电机系统附近，并且被配置为响应上述TX信号并根据网格电源可用性响应上述TX信号并使发电机保持在或关闭。．
当电网市电存在时，上述Tx电路中选择的一个开关(SW1----SW4)由第一运放电路中的SPDT继电器开关ON。
下面所示的Rx电路检测到来自Tx单元的无线远程信号，导致在Tx电路特定选定输入(SW1----SW4)对应的4个输出(a -----D)中的一个上产生低逻辑信号。

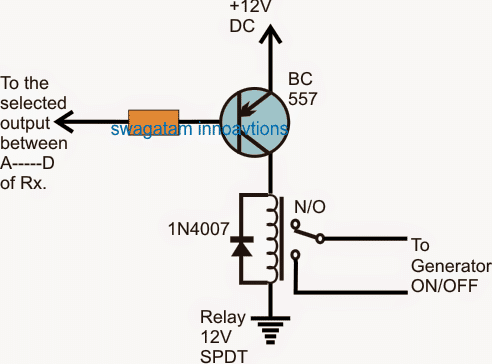

4)继电器驱动阶段
下面显示的继电器驱动阶段是用来响应上面讨论的Rx电路输出的低逻辑，并激活一个连接的继电器。
只要接收器（RX）电路的所选输出保持在靠，BC557就是下面给定的继电器驱动器级也停留，保持相关的继电器激活，这应该在网格电源可用时发生。
如下所示，继电器在其N/O触点上保持接通状态，从而使发电机处于关闭状态。
然而，在可能的低电网电压或完全失败的情况下，opamps控制的ATS继电器恢复到N / C触点，使负载朝向转换的发电机侧切换，并且同时关闭发射器电路。
没有信号可用的Rx单元，相应的继电器驱动阶段和继电器也被关闭。继电器触点现在转移到它的N/C触点，使发电机具有电源开关。
因此，通过来自Opamp电路的ATS DPDT中继触点，通过ATS DPDT继电器接触地接通并通过发电机电源进行接通，并且通过发电机电源AC来供电和改变电源。
Thankzzz老板……我还没有研究线路…
你好先生，我想设计一个远程控制的自动相位选择器转换开关，但我有点困惑地把它放在一起。应该是组件部件，也是可行的，我希望它能执行以下功能：
•你可以在家里的任何地方用遥控器开关你的发电机。
•没有人需要参加发电机和手动转换，尤其是在奇数小时内。
•产品自动关闭发电机，立即打开实用电网（NEPA）恢复。
•没有人需要担心在NEPA和发电机之间更改。
•适用于自动模式原理（即，生成器可以自身启动自动启动实用程序网格中断）。
•适用于高达20kVA的单相汽油发电机（100A电流额定值）
•易于安装，12个月保修，24/7客户支持
•超快切换;切换期间无电源中断。你的电子设备不会爆炸
•当主电源（PHCN）时自动停止发电机，并立即更换
•启用电源故障和自动启动模式时自动启动生成器。
•用户可以通过设备上的启动和停止开关从其舒适度开始和停止发电机
•启动功能仅适用于按键启动和自动扼流圈发电机(自动扼流圈是远程控制发电机的常见功能)
•自动停止和按钮停止功能适用于所有类别的国内发电机
•允许用户为发电机设定所需的运行时间，
•恢复PHCN电源时，应取消定时
•可在手动或自动模式下操作
•在自动模式下时，不需要更改的用户干预
•100Amps，单相输出能力
你好shedracks，我很抱歉那些太多规格，由于工作负荷，我可能无法在这个时刻完成它......但在我的空闲时间我肯定会检查出来
漂亮的老板仍然尚未模拟电路
我的快乐老板，继续......
谢谢老板。请在TX和RX阶段标记U2的组件是什么？
这些是相应模块的解码器/编码器IC
解码器IC可以使用Arduino Nano进行编程吗？
对不起，我不知道!
你好老板，电路已经发出问题，为什么你使用12V继电器可以携带220Volts 50Hz主电源甚至发电机...... 2 ......发生器的起始过程是在起始方面所涉及的起始过程继电器......请问我可以获得整个电路的框图......有关它的更多信息仍然可以发布，因为这就像我的最后一年的项目报告，了解Durin建筑很重要......Frannzzz Boss.
你好,老板,
由于缺乏时间，我很难，我忙于许多待定的作业..
…继电器触点额定值需要与负载规格....匹配
我正在寻找一种ATS，可以由继电器触发，而不是由失去电力从电网。
上面的图表可以修改为继电器，而不是电源损耗作为开关激活的触发器吗?
你可以简单地消除在第一个电路除了极端右侧BC547/继电器阶段的一切。
触发器可以应用于BC547的10K端。只要这个触发器存在，远程端的发电机将被关闭，并且一旦触发器被移除，就会被打开。
嗨，嗨，我希望我的想法不是太雄心勃勃的，我正在研究一个DC发电机，为太阳能关闭电网系统，一个小型草坪割草机挂在12,24V交流发电机上，为电池组充电，但这需要自动充电．
这个ATS电路方便，只是想知道我是否可以
1.使用我的太阳系12V为透射电路电源，
2.如果电池达到11.7V Gen启动，则触发传输机从电压表启动/停止GEN，即可达到14.1V
3.接收电路保持不变
让我知道为了实现我的目标，我可能需要改变线路上的什么，
谢谢提前
嗨vhafuwi，
是的，所有这些都可以使用433MHz遥控模块实现。
我猜我认为没有更改，您也可以为您的应用程序提供相同的设计。
我需要模拟一个电路，一个小型便携式发电机的ATS，为我的最后一个项目。我能用这个电路吗，还是你有另一个我能用?
是的，您可以尝试，但只有您已经理解了正确的设计。
