这篇文章讨论了一个简单的红外遥控电路，它可以通过一个发射机手机独立控制多个设备。该想法采用了普通的组件，如ICLM567、IC555，并且不包含微控制器设备。赛义德·阿布先生和本博客的其他忠实读者都提出了这个想法。
技术规格
兄弟，谢谢你的回复。请开发一个简单的红外(IR)远程发射机/接收机电路图。我的要求是:
1)必须指定它的发射器。不干扰电视/Vcd遥控器或任何其他类型的遥控器。
2)使用Ac 220v电源。
3)它(接收机)可用于一个发射机的多个负载(光+风扇+.. ..)
4） 请开发它非常简单。
设计

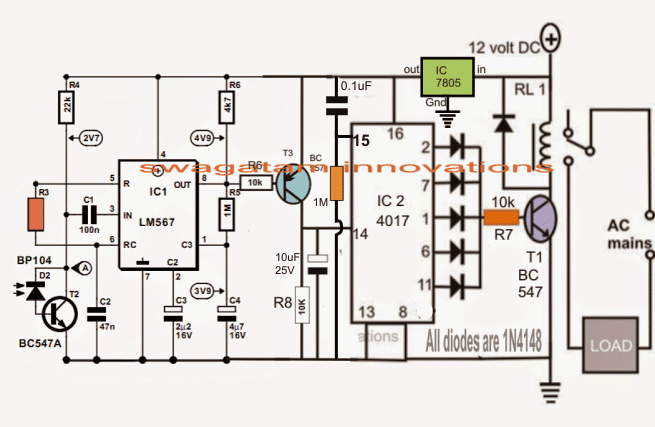

以下设计描述了使用IC LM567的基本红外接收器模块。通过以下几点可以掌握相关阶段：
作为音调解码器IC或更简单的频率解码器IC的IC LM567被操纵以产生由R3和C2确定的特定频率。
这个频率变成了电路的带通频率，这样电路就锁定在这个频率上。
所述IC的输入引脚#3连接到用于接收IR信号的光电二极管器件，该信号可调谐到所述IC的上述设置频率。
这意味着每当D2检测到由配置的R3 / C2确定的频率调谐到调谐的IR频率时，电路现在将响应。
在从相关发射机检测到编码频率时，IC M567输出引脚8变得低，并保持在该位置，直到发射信号被禁止。
因此，该电路成为接收模块，并可能由在相关固定频率调谐的发射机电路触发。
作为Johnsons解码器分频器IC的IC2被连接为触发器电路，它集成到IC LM567的PIN8
只要D2未检测到信号，IC1的pin8保持高电平，一旦检测到信号，就会触发T3，进而触发IC2的pin14。
上述情况提示IC2输出改变状态，从而根据其初始条件激活RL1和连接的设备或关闭它们。
为了使用单个发射机手持设备控制多个小工具，可以构造上述许多模块，并将其与用于预期切换的相应设备集成。
线路图
使用下面的单个红外发射机电路控制多个电器

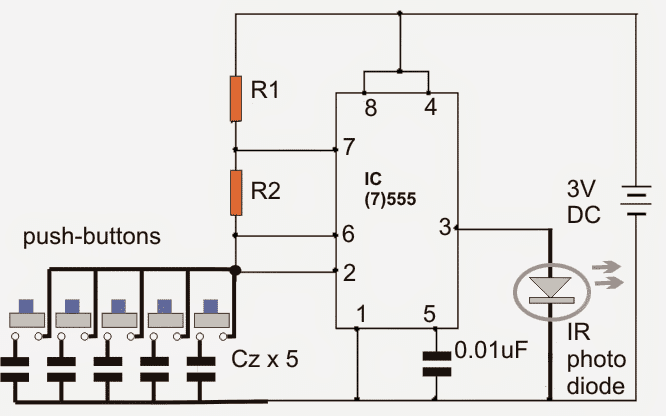

以下电路形成所提出的IR遥控器的发射器模块，用于激活多个小工具。
这是一个简单的IC 555无稳态电路，其输出频率由5个单独的电容器决定，并应与上述章节中讨论的特定接收器电路模块适当匹配。
附带的电容器应计算并匹配相应的按钮，使得在按下相关按钮时，相应的接收器被触发以切换相应的设备。
R1、R2可以任意选择，但Cz必须根据模块R3确定的接收模块频率来选择。
多频发射机电路
斯瓦加塔姆先生，我有4017和1738的遥控器。但由于电线中的尖峰，它会自动打开和关闭。
你在这里给出的ckt是防刺的。我只是想问问。请回复。
RK赛斯。
Rk先生，是的，它是防钉的。
好的，我试试。然后给你反馈。
嗨，我是oz，你最喜欢的锁匠，哈哈
有没有办法造一个能连接到alexa平台的红外线发射器
允许alexa“编程”控制多个设备，如有线电视、电视、dvd播放器、xbox？
嗨，Oz，对不起，我不知道…
嗨Swagatam
你能告诉我用K欧表示的R3是多少吗?
10 Khz。
并且我可以用串联的可调电阻替换R3。
JAAP，我已经回答了这个问题......请参阅我以前的回复。
嗨Swagatam
你能告诉我频率为10 Khz时R3的值是多少吗。
接收机。
嗨，雅普，公式是:
F = 1.1/RC, C的单位是法拉
有关更多信息，请参阅本数据表
http://www.ti.com/lit/ds/snosbq4e/snosbq4e.pdf
你好!你能确定r3 r1 r2和CZ的值吗?
问候。
你好先生，
你有只使用一个接收器的3个输出通道的图表吗?
你可以试试这个
//www.addme-blog.com/2013/07/simple-100-meter-rf-module-remote.html
嗨Swagatam
我一直在试验LM567，因为我想建立一个IR门锁，我已经尝试了电路在这里和其他地方有限的成功，但我正在朝着正确的方向前进。我今晚做了这个，是的，我有一个赢家，有点。我的问题是发射器，我从相同的电压源和接收器电路供电，当我用它自己的独立电源供电时，它不能与接收器登记。只是想知道你能不能解释一下这个问题。
问候
杰夫
Hi Geof，如果电路只响应同一电源由发射机共享，那么我担心这是不正确的，因为这意味着LM567频率可能泄漏通过电源进入555 IR二极管和传输回LM567接收器。
变送器应能够使用单独的电源或电池使Rx工作。
我认为IC 555频率可能不匹配正确的LM567频率....你核实了两个模块的频率是否完全相似....请先确认这一点，以便正确评估操作。
或者，如果你有一个备用的LM567，你可以使用它作为发射机使用相同的RC组件作为接收机单元使用，这将使频率的完美匹配，从而利用单独的电源。
先生,
有可能. .使用Encoder-Decoder实现家用电器的远程控制(一个遥控器控制多个电器)…
如果可能，请提供电路图和说明以帮助我。
非常感谢。
Narottam，是的，这是可能的，但这是更好的购买模块比在家里制作，因为现成的版本是完美的优化和组装在一个良好的质量PCB。
您可以购买4个继电器或8个继电器模块，并使用相应的设备连接它们......所有这些都可以从具有4或8个按钮的单个遥控手机操作。
先生，我想使用移动充电器进行电源......
先生,
我试着做这个，但没有成功。
所以，我想做一个简单的遥控器，家用电器只控制一个单一的电器，作为遥控器，我想用CR2025（这是一个小型音频放大机的遥控器，21个底部）。
所以，请帮助我....
纳罗塔姆，如果是红外线遥控器你可以用下面的概念做一个接收电路
/blog/2016/02/tv-remote-control-tester-circuit.html
一个触发器可以连接到最后一个晶体管，以控制任何小装置
主席先生，我想制作多个模式操作的电路。
例如，我想设计一个带有两个按钮和两个不同输出的遥控器。
为此，我使用与你相同的发射机电路。用两个不同的cz。频率是38千赫或者40千赫。
如果我在接收器上使用两个不同的TSOP电路，即TSOP1738和TSOP1740，这能工作吗？
我计划在两个TSOP的输出端连接1个uF电容器。
提前致谢。
Chaitanya，我认为这只会因为LM567 IC ...存在而工作，这将有效地区分两种频率并仅允许所选择的特定集合......我认为这将是......
嗨，我有一个生日铃声电路。现在我想把它转换成一个门铃，用3v电池操作。我怎么做，请帮助我。
你好赛义德,
你可以尝试以下电路设置
https://www.homemade-circulay.com/2015/05/simple-musical-door-bell-circuit.html.
嗨Swagatam,
在这个电路中，发射机有5个电容，每个电容都有一个按钮。你把它们命名为Cz....所有5个值都是一样的吗?还是他们都有不同的价值观?
最佳富豪。
Nelio
你好，尼里奥，
所有电容器需要具有不同的值，以便通过选择产生不同的相应频率，分配用于单独控制相关设备而不受干扰。
嗨Swagatam,
我正在寻找一个电路，可以控制一个12V直流风扇，在电源关闭后的一段特定的时间(因此，电池和充电电路也必须存在)。换句话说，当电源被使用时，风扇会运转，同时电池也会充电。一旦断电，风扇就会在设定的时间内继续运行，时间为几分钟。我想你没有类似的东西，对吗?
最好的问候，并保持良好的项目…
Nelio
你好，尼里奥，
它可以通过使用以下电路模块来实现：
//www.addme-blog.com/2014/11/long-duration-timer-circuit-using.html
在上面的电路中，按钮可以被拆除，电容/电阻结可以从电源适配器连接到12V直流，而如图所示的12V电源可以从电池实现到这个电路
需要正确选择2M2和1000UF盖，以便需要选择所需的时间延迟。
对于蓄电池自动充电，可尝试以下链路的第二条电路：
//www.addme-blog.com/2011/12/how-to-make-simple-low-battery-voltage.html
嗨Swagatam,
谢谢。顺便说一下，您可以在另一个帖子中获得相同的请求。请忽略它。当我在此电路中发布此请求时，我的浏览器崩溃了，我没有意识到它是否已发布。
顺致敬意，
Nelio
你好，尼里奥，
不用担心，我已经删除了重复评论…谢谢!
嗨Swagatam,
谢谢你能告诉我目标频率的范围吗。目前，我不知道发射器和接收器可以工作的频率。
谢谢,
Vijay.
嗨,维贾伊,
你可以尝试1kHz到500kHz之间的任何频率
嗨,维贾伊,
你用LM567调了555的频率吗？？
由ME提供的4017配置是正确的，无人驾驶......我已经使用了4017的所有输出，以便意外地输出触发器横跨10个输出丢失......此功能不在于您的链接电路。
我将删除此评论，因为您在其中包含了外部链接。
…在我的电路中，只需通过1M电阻器将引脚15接地，并在引脚15和正极之间连接一个0.1uF盖…这将永远不会允许IC 4017触发继电器接通开关
嗨Swagatam,
谢谢我会用4017试试。是的，我确实调整了LM567，它正常工作，因为如果我按下按钮（在10-12厘米范围内），继电器会通电和断电。我想知道如何增加射程。
谢谢,
Vijay.
嗨,维贾伊,
“调谐”意味着IC 567将只响应调谐的频率，而不会响应任何其他频率，你确认了吗?因为如果调谐正确，它在更远的距离上也会做出舒适的反应。
你也可以用电视遥控器试试，看看它是如何工作的。
嗨Swagatam,
是的，我确实符合IC 567仅响应调谐频率而不是任何其他频率。但范围是问题。因为我无法源BP104，我使用了IR接收器LED（看起来像一个正常的LED，但颜色更暗不同的电路与TSOP，它确实拾取了电视遥控器，但我希望在TSOP太敏感时不会从遥控器中取出信号。
谢谢,
Vijay.
嗨,维贾伊,
对于实验，尝试使用IC 555电路的12V电压，但确保使用1K电阻与光电二极管串联，可能是低电压不允许LM567从更远的距离检测信号。
如果范围仍然没有改善，那么您可以尝试用TSOP替换LM567光电二极管…一旦它以不同的频率调谐并与555电路匹配，它将不会拾取电视信号…尝试这些并查看响应
嗨，斯瓦塔姆，谢谢，我会的。我一直认为TSOPs只响应特定的频率(ex 38KHz)，而不是其他任何东西。如果TSOP能接收到我想要的频率，那就太好了。
问候，
Vijay.
嗨,维贾伊,
是的，这是正确的，TSOP被设计为仅拾取30到40kHz之间的频率，但我们可以用另一个频率调制该频率，以使其独特，首先在其指定的载波频率下使用LM567检查它，如果它工作的距离更大，那么我们可以对其进行不同的修改。
嗨Swagatam,
我建立了电路，但是对于遥控器，我使用了一个RF对，它像魅力一样工作。
问候，
Vijay.
嗨,维贾伊,
好的，那太好了…继续努力。
嗨Swagatam,
LM567 datasheet说最大电源电压是9v。你确定我们可以用12v吗?数据表还说它能在5v电压下运行。我可以吗?因为，我想让它在5伏下运行。
谢谢,
Vijay.
嗨,维贾伊,
是的，您可以使用5V的LM567部分，我会更新相应的图表很快。
好啊
谢谢先生..
先生,
如果发射器电路频率为218.59Hz和接收电路频率是217.76 Hz，那么它将工作与否？
实际上我想说的是，这两个频率都是点对点的？
Narottam,我不确定如何准确地指定IC检测频率…你可以检查数据表查找的准确性这个集成电路可能出现,但是1 Hz的差异可能也越来越集成电路将无法区分这极小的差异
兄弟，这是测试电路图吗?
兄弟，它还没有测试过，但是如果我成功了，结果是100%肯定的，设计是非常明显的，它不可能失败……但这不是给新手的，如果一个新手尝试它，失败的几率可能是100%…
斯瓦塔姆先生，对不起，T3晶体管的型号和部件号是什么?我从你的接收电路看不见…
嗨，凯里，这是BC557或任何类似的小信号PNP都可以…。
非常感谢你，先生。
普通光电二极管能代替bp104吗
是的，任何光电二极管都可以使用
谢谢你上传我所要求的电路。但是我要求你提供交流操作的接收电路，你没有。你检查电路了吗?
您可以使用12V AC / DC适配器为RX单元供电...
没有，我还没有实际测试过。
亲爱的斯瓦加坦：，
正如你在电路请求中所说：
-它(接收器)应由Ac 220v供电。
但从电路中可以清楚地看出，集成电路需要外部12V直流电源?
没有外接电源或使用220V交流电怎么办
亲爱的艾哈迈德：，
任何标准的12V/1amp交流到直流适配器都可以为电路供电
可以使用你在以下链接中发布的无变压器供电电路来供电该电路:
//www.addme-blog.com/2012/08/high-current-transformerless-power.html
不，仅使用良好的12V AC / DC 1放大器适配器，用于提供电路。
先生，这5个按钮的作用是什么?
用于分别切换5个电器....
我可以根据需要更改主电路的C2吗？（47NF）
是的，您可以这样做，您还需要相应地固定发送频率。
F = 1/R3xC2 C2是uf, R是欧姆，不是吗
C2是法拉，R是欧姆。
Cz电容器是极化的还是非极化的?
由于电容值的价值非常小，因此它们将是非极性的。
我想让操作两个继电器与两个按钮的窗帘电机。请求指示2号车型年款接收器电路plz的相关电容器和电阻器值
你必须通过计算和通过反复试验的实际测试来完成。我不能提供这些值，因为计算结果和实际结果可能会有所不同，可能不完全匹配。
能否提供R1 R2和Cz的值？或者让我们知道您将如何计算这些值？
谢谢
每个LM567模块的频率可以用下面的公式固定
F=1/R3xC2
因此，为了得到匹配集，可以使用在线555频率计算器来确定来自555的相关电容。
R1和R2可以选择为220k
我们的想法是为每个Tx/Rx设置一个稍微不同的频率，每个设置都有一个完全匹配的频率，这种匹配或配对也可以通过使用频率计来完成。
频率测量选项通常在所有数字万用表上可用。
找出要控制的每个部件的频率的最好方法是什么?比如液晶电视、有线电视机顶盒、模糊播放器和收音机?你能提供R1 R2和Cz的值吗?
谢谢斯瓦加坦，我想这就是我想要的。
这是我的荣幸，拉胡尔！
好,
我的盒子里有几个4093，
所以我只能制作这个电路。
谢谢你！
我怀着极大的热情跟随你…
当做
安德烈
太好了，安德里亚！谢谢
亲爱的斯瓦加坦：，
谢谢你的帮助。
如果我能用另一个IC而不是4017，你能告诉我吗？
现在我没有这个组件。
非常感谢
关于andrea
亲爱的安德烈,
您可以用4093触发器完全替换4017电路，您可以在下面的文章中参考它
//www.addme-blog.com/2011/12/build-these-simple-flip-flop-circuits.html
亲爱的斯瓦加坦：，
看到4017连接作为触发器，它可以用另一个IC替换，例如IC 4047或ne555?
为了激活更多的设备，我必须建立更多接收的第一图电路？
在第一个图中R3的值取决于set的频率，但是在这个顺序中呢?
d1-d6我可以使用1n4148还是其他类型？
非常感谢
此致
安德烈
亲爱的安德烈，
不，4047或555不能用于4017
是更多家用电器的接收器
R3需要针对不同的接收器做出不同的设置
d1-d6=1N4148
嗨Swagatam
对于一个值为555振动器，计时器将仅在连接时序电容器时振荡。由于按下按钮而导致的瞬时连接将瞬间允许振荡......在实际情况下，只有振荡，只有振荡的一部分或没有振荡。而且我想知道，如果那个瞬间振荡会触发接收器模块。
嗨Abu-Hafss,
是瞬间连接是我们想要的发送器......如果它对接收器正确指出，则响应将是即时的，而且用户可以选择保持按钮几秒钟直到接收器响应
