稳压大电流电源电路

下面给出的电路可用于要求严格的电压调节和纹波抑制标准的应用。晶体管对的配置使所有剩余纹波因子完全整流。

电路操作

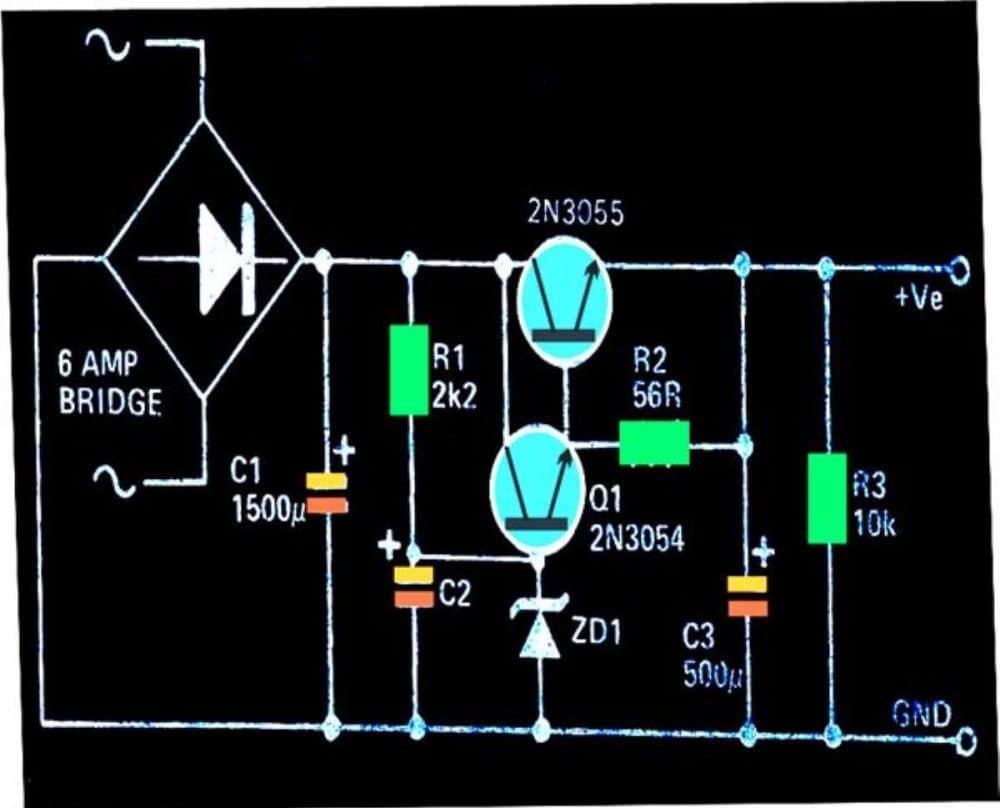

下面的电路显示了一个简单的方法来获得一个完美的调节和稳定的直流电压输出使用普通晶体管。这个电路很容易理解，让我们从以下几点来研究一下:

这种简单有效的高电流2N3055为基础的电源设计用于处理超过3安培的电流，但不能超过5安培。

需要稳定的电压可以通过R1和齐纳二极管的值来调节。

在输入端的二极管被布置成桥式网络结构，用以整流来自变压器的电压。

C1进一步平滑直流，将滤波后的直流馈给由Q1和Q2组成的控制电路。

引入R1通过向晶体管对提供所需的偏置来启动电路。

C2确保晶体管在基极接收到完全平滑的直流电，没有任何波纹。

齐纳二极管的底部的晶体管Q1夹子固定偏置电压和抑制输出电压上升,无论输入电压,意味着即使桥接网络的输入电压上升,产出仍不受影响并产生定义的电压设置R1和齐纳二极管。
