爬行动物架温度控制器电路

以下文章讨论了一种温度控制器电路，该电路可用于控制爬行动物机架内的温度。这个主意是汤姆先生提出的。

技术规格

我想做一个电路来加热我的爬行动物架，我真的很喜欢你的孵化器电路，但没有电子专业知识来改变它，以满足我的需要，这是这封电子邮件进来。
我需要控制一个240V 600w的加热元件，使用外部探头。

温度控制范围可能非常小，因为我只需要在白天将温度控制在30摄氏度，在晚上将温度降低到21摄氏度，我一直在考虑使用两个单独的统计数据，一个用于白天，一个用于夜间，使用机械时间开关切换。但必须有更好的办法。

有一件事我被告知，因为我计划用爬行动物，我需要它在一个安全的状态下失败，以避免任何烧伤等，如果stat短路，它将关闭输出，而不是被卡住。有没有一个简单的方法可以做到这一点？

基本上，我需要温度在早上8点上升到30度，然后控制在30度，直到下午6点左右，然后开始下降，晚上20点左右达到21度，然后整晚都保持控制。

为了刺激摄食和繁殖，需要一个缓慢的温度变化，在夜间比在早晨更重要，因为它们是夜行动物。

能否增加/减少一天的长度,所以在夏天它的12小时一天花几个星期慢慢下降到8小时的日子,那将是比市场上任何统计,但就像你说的它将变得更加复杂和困难。

这是我在想的一部分，如果你想要白天的温度，你可以用一个机械计时器插头来输入。

我希望这更清楚
由于againTOM

设计

上述要求基本上包括两个阶段，第一个是定时阶段，另一个是温度控制器阶段。

因此，电路将本质上由这两个阶段组成，让我们学习以下几点的功能:

下面给出的示意图一起用作建议的爬行动物机架可编程温度控制器电路。

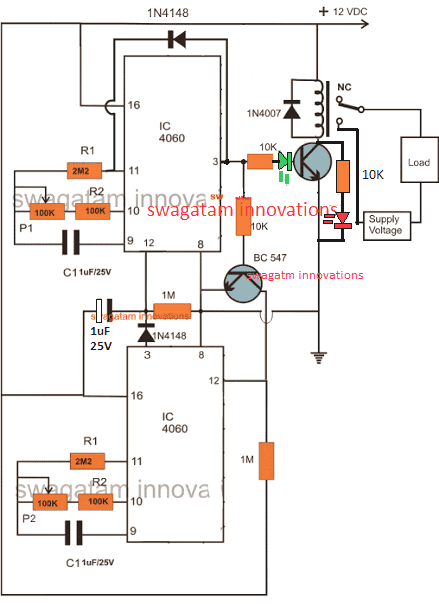

第一张图显示了由一对4060 IC组成的离散可编程定时器电路。让我们了解一下它是如何工作的

IC1确定断开时间，IC2确定所连接继电器的接通时间。

继电器触点与温度控制器级适当连接，这样它就可以通过自己切换来选择30度和21度的温度选项。

调整P1，使C1计数一整天，而其输出引脚保持低，只有在设置的周期过后才变为高。在此期间，继电器的N/C触点确保温度控制器参照控制在大约30摄氏度。

一旦以上时间流逝，T1开关ON继电器，使其切换到其N/O状态，在那里它为附加的温度控制器选择21度选项。

在这一点上，T2也被打开，开始计时较低的IC 4060（IC2）。

对于IC2，P2设置为整晚计数，直到第二天早上10点，当它将IC1切换回动作以重新重复循环时。

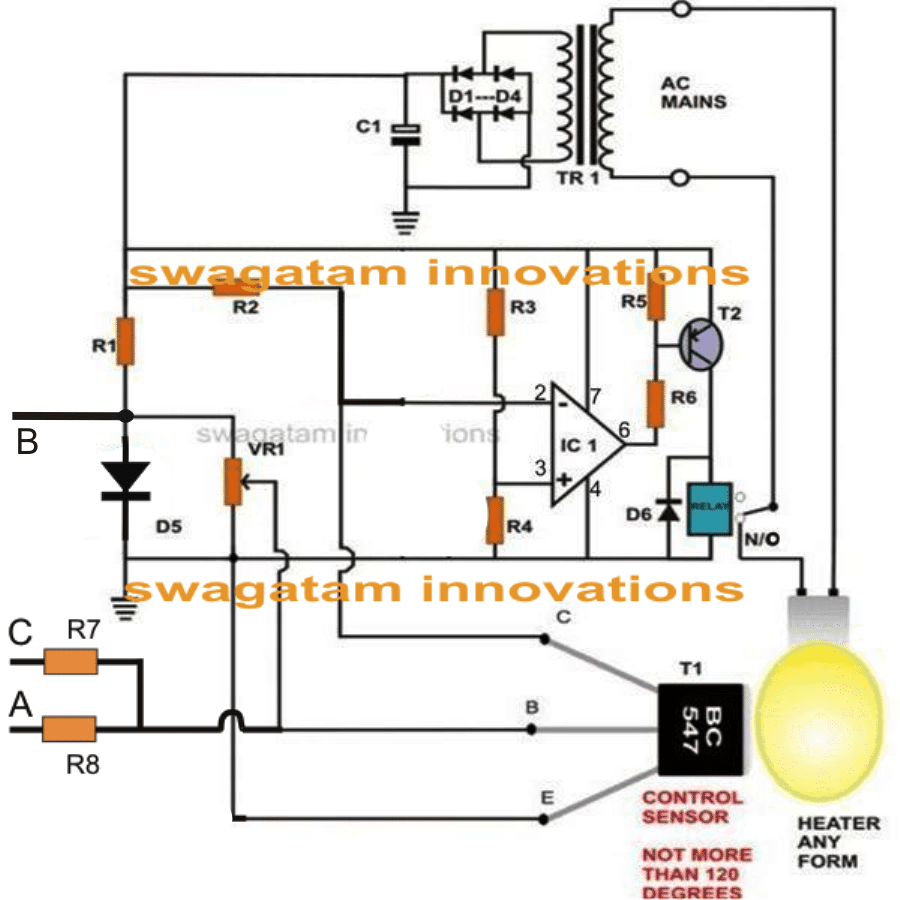

第二电路是简单而精确的温度控制电路，它的功能如下:

在这里，D5和T1被桥接，使得它们的特性相互关联。由于这两种器件都会随着环境温度的变化而改变其传导特性，因此它们在所讨论的设计中有效地相互补充。

D5作用并钳制T1的参考电压，该参考电压随大气温度而变化。

根据该基准和VR1的设置，T1对连接的热源产生的热量作出响应。

随着源温度的升高，T1继续导电，从而降低其集电极电位。

作为运算放大器741的IC1被配置为比较器，其引脚#3在1/2 Vcc处被引用，这使得IC通过单电源而不是双电源工作。

当T1电压低于某一水平时，IC1的pin2电压会漂移到pin3电压以下，这会立即提示IC改变其输出状态。连接的继电器驱动级立即自动关闭加热器。

上述情况持续，直到加热器温度开始下降，在某个点触发IC回到它以前的状态，打开加热器，并继续这个过程。

以上过程控制在两个范围内，必须通过调节VR1和T1到热源的接近程度仔细设置。

通过一些试验和错误，VR1必须设置为没有连接定时器，并手动将“A”点连接到B，温度保持在30度。

一旦以上设置了低范围自动调整，因为操作是非常线性的，并且R7被选择为R8的1/3(因为20度比30度小1/3)

为了使响应更精确和可调，R4可能是可变的，但它可能使设置更复杂一点。

第二回路的零件清单

R1 k7 = 2,

R2 r5 r6 = 1k

R3 R4= 10K R7 = 470欧姆

R8 = 680欧姆

D1---D4=1N4007，

D5，D6=1N4148，P1=100K，

VR1=200欧姆，1瓦，

VR2=100k potC1=1000uF/25V，

T1 = bc547, t2 = bc557，

IC=741，OPTO=LED/LDR组合。

继电器= 12v, 400欧姆，SPDT。
