该电路的设计是感应高压锅的哨声，并在数字显示器上计算数字。该系统减轻了用户的压力，不断监测炊具和手动计数哨声。
这个想法是由先生P.K.亚太区
设计理念
在许多亚洲国家，大米是主食，为了有效地煮饭，通常使用高压锅。我们都知道高压锅是首选，因为它能够通过其内部的高蒸汽压力快速烹饪食物。这为用户节省了精力和时间。
这种特殊烹饪容器的另一个优点是可以通过哨声形式的声音警报来调节食物成分的烹饪程度或浓度，哨声也是由蒸汽压力产生的。哨声的数量可以让用户了解和优化锅内食物的质地和效率，如果这不是正确的估计结果，质量很差的食物，有时甚至完全破坏食物。
电子计数口哨声计数器
根据要求，我设计了一个简单和便宜的哨声计数器电路，将相对准确地响应炊具哨声和触发一个数字计数器产生的数据显示。
电路是如何工作的

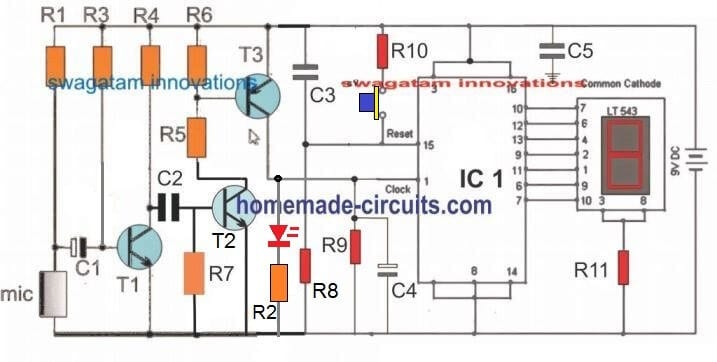

参考上图，设计基本上是由两个阶段组成的声音传感器电路由T1、T2、T3和数字组成时钟计数器电路采用IC 4033。
声音传感器的原始电路实际上是基于一个普通麦克风放大器设计挑选各种各样的声音,因此相同的设计为这个特定的项目没有出现理想的,因为在这里我需要设备只感觉尖利的口哨声,而不是其他任何形式的声音干扰。
修改声音传感器成为一个定制的哨声传感器，我最初的想法是应用LM 567概念所以它只过滤特定的声音频率。
然而，我不想让设计太复杂，而是想让它保持简单和便宜，但合理的准确。
这让我想到了另一种解决方案，使用基于high的opamp通滤波器，但即使这样也可能使设计变得复杂，因此最终我最终设计了一个无源高通滤波器使用一个电容和电阻网络来实现目的。
您可以在C2/R7表单中看到这一点。该网络确保只有高频、高频噪声能够通过T2到达T3进行进一步放大。
其他较低的频率将被简单地切断，不允许通过C2/R7级。
在绘制原理图之前，我通过模仿并在MIC上制造尖锐的口头嘶嘶声来确认结果，我很高兴地看到连接的LED只对这些噪音有效地打开，而其他正常的大声声音几乎没有成功地产生任何效果。这完美地证实了滤声舞台。
然而计数器并不是由我实际检查，但我可以保证它将工作，因为设计是一个标准的IC 4033数字计数器应用设计。
零件清单
- 转k6、R1 = 5
- R3 = 3立方米,
- R4, r8 = 33k，
- R5 = 330欧姆，
- R6 r2 = 2k2，
- R7 = 470 k,
- R9机型= 10 k,
- R10 k = 1,
- R11 = 470欧姆
- C1 = 0.1超滤,
- C2 = 330 pf,
- C3, C5 = 0.1uF陶瓷
- T1 t2 = bc547，
- T3 = BC557,
- IC1 = 4033
- 驻极体电容Mic。
- 显示= 7段共阴极类型，
- Push Button = Push to ON类型，
- 电池= 9V PP3带开关

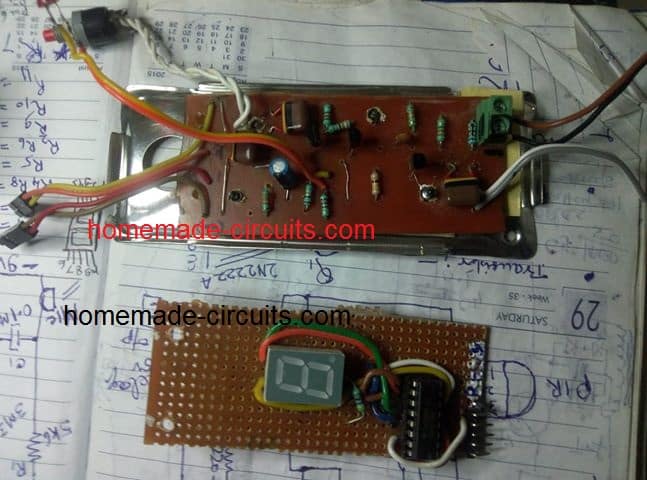

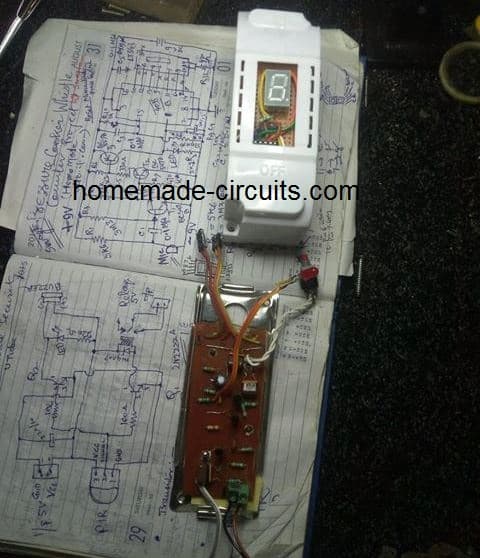

该电路由Pradeep Bajpai先生成功测试和建造。建造原型的图像如下所示:
视频:上述哨声传感器的工作证明可以在Pradeep Bajpai先生提供的视频中看到。
嗨Swagtamji，昨天看到了你按照我的要求设计的压力锅哨声计数器电路。谢谢你这么快的回复。我也会尽早组装起来的，勒克瑙的巴杰派。
.．.
．
欢迎你，P.K. ji，如果你有任何问题让我知道!
嗨，斯瓦塔姆，在电路的3个引脚

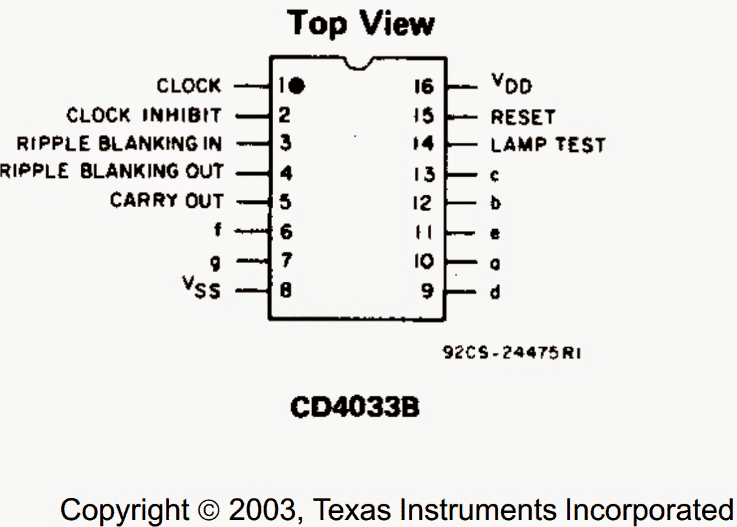

的IC接地，但只有2引脚编号，即8和14，但第三引脚编号。我想是号码吧?2)
其次C3和C5是0.1 Mfd陶瓷帽。请告诉我C1 0.1Mfd，如果它也是一个陶瓷帽。再次感谢你.....PKBajpai勒克瑙。
你好，Pradeep ji，是的，你是对的，丢失的密码是2号。0.1uF电容可以是陶瓷型，也可以是其他任何类型，对使用的组件没有限制。
如果你还有什么问题就告诉我。
如何使一个电子捕鱼浮动夜间捕鱼..
你可以使用一个由按钮电池和焦耳盗窃电路供电的小型SMD LED，如下所述:
//www.addme-blog.com/8x-overunity-circuit-using-joule-thief/
上面的电路将帮助电池持续非常非常长的时间。
整个东西都可以粘在浮子上。
Swagtamji, R7的值在组件列表下没有给出。电容C2 330pf和电阻R3 3M3没有，我可以分别使用470pf和1M5×2=3M吗?抱歉再次打扰你。
是的，我好像忘记包含R7值了，R7可以是470k，或者任何接近的值都可以。R3不是临界的，1M5到3M3之间的任何值都可以。
C2也不是临界的，470pF也可以
C2和R7决定了电路对电灶哨声的响应程度。增加R7或减少C2可以使电路对更尖锐的声音反应更灵敏
Swayam ji, IC 4033b没有，我可以用4033 BE代替它吗?电路没有任何改变?C4的价值还没有显示出来，请指导我，谢谢
所有4033个ic都能工作，因为它们都有相似的工作原理，所以你可以使用任何变种。C4可以是10uF/25V的电容。
请分别测试这两个阶段，然后在确认后将它们连接在一起，这将允许您快速排除可能的故障，如果有任何……

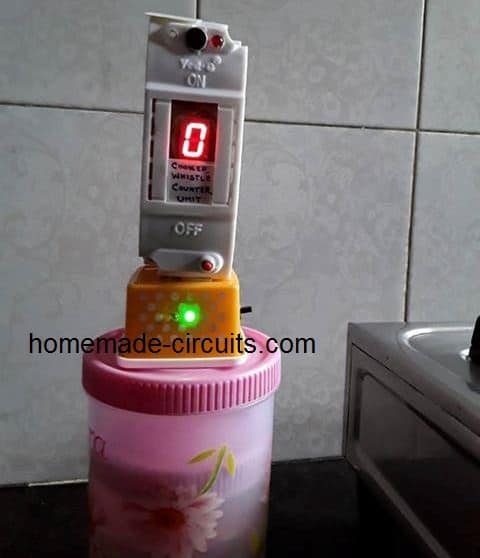

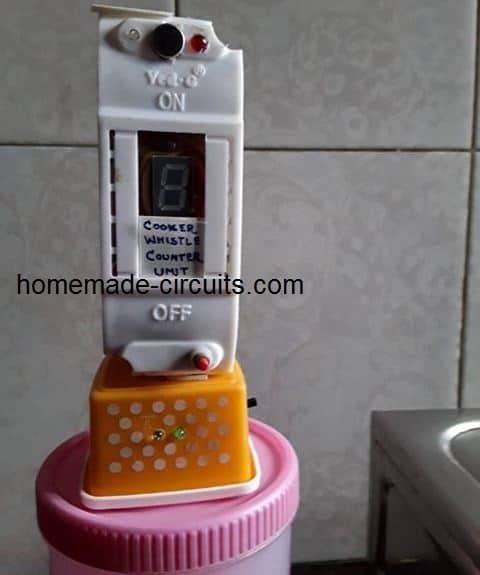

Hi Swagatam ji，根据你宝贵的指导，我终于组装好了高压锅哨子计数器。我自己用铜板蚀刻的方法制作pcb，方便元件的组装。我想给你看一些图片和视频。我选择了一个单一的微型断路器的住房，因为它是橱柜。提供运行在9v电池和5v采用者已经作出。LED指示灯，显示单位是运行的电池或采用者也有。马克斯。操作范围约6- 7英尺，放置在2-3英尺的距离时效率更高。当它移动超过2-3英尺，它拾取周围的噪音和显示错误的口哨计数。它还能捕捉厨房用具的声音或手指或拍手的咔哒声。我可以在facebook上给你发视频和图片吗?
太好了，普拉迪，我很高兴你能成功。
是的，响应可能不是非常精确，因为我们没有使用任何特殊的频率检测阶段。不过，您可以通过适当地调整C2/R7的值来调整响应。适当提高R7值或降低C2值将有助于降低机组对其他噪声的灵敏度。
最初您可以尝试用1M电阻替换现有的R7并检查响应，然后通过一些尝试和错误相应地确定最有利的值。
亲爱的Swagatham
许多人忘记数口哨。!!!!!!!!!所以这在厨房里是一个非常非常有用的电路。
根据普拉迪普·库马尔·巴杰帕伊的实验，2到3英尺的范围太短，这意味着冷凝器或麦克风将接近高压锅的蒸汽。这种蒸汽/湿气可能会损坏冷凝器或麦克风。
有解决这个问题.....的方法吗?
我也会做这个电路。
注:CD4026可以代替CD4033。
问候
谢谢你阿尼尔,
然而，我认为2到3英尺是相当大的，从炊具的烟雾很难到达那个距离。此外，麦克风应该是在一个外壳内，所以没有任何外部参数的机会影响它。为了使电路精确地检测任何距离的炊具频率，可能需要一个复杂的电路，如陷波滤波器，这可以使设计相当复杂。
是的，4026可以代替4033，如果你在程序上有任何问题，请告诉我。
亲爱的pk霁,
你们是如何制造5v的?
如果我需要多于9个口哨呢?
你必须级联更多的4033 IC才能得到一个两位数的显示器
您好，先生，非常感谢您为制作压力锅哨子计数器这样有用的电路所付出的努力。先生我可以用电子邮件或电话留言联系你吗?
谢谢你Chandan，你可以通过评论讨论你的问题，你将期待在这里快速回复!
先生，如果我想在5声哨声后复位电路，我该怎么办?
我也不知道LED到底在哪里?
Radhika，在9计数之前复位可能很困难，因为IC的输出产生复杂的电压，不能作为复位引脚的反馈。LED在T3的集电极处
为什么我们使用复位开关?
说明了IC及其显示的详细工作原理，我们已经看完了内容但还不明白。
我们需要通过麦克风提供多少电压?
复位开关用于手动使用按钮复位显示到零。
电源电压如图所示，可以在6V到12v之间。
关于IC的详细信息，你可以阅读以下文章:
//www.addme-blog.com/making-electronic-scoreboard-using-ic/
声音是如何用于计数的?
你好，你能邮寄这个项目的报告吗?
这报告吗?
先生! !我需要这个项目的电路图，先生!!请寄给我好吗?
感谢您的帮助，先生!!
不错的项目，我想购买，完整的设备
群8871631562
先生，你能详细描述一下这次试验中使用的电容器吗?(关于陶瓷或电解液的混淆....)
Sai，两个黑色块的电容帽是陶瓷的，黑色和白色块的电容是电解的
嘿，几天前我还在想做压力锅的哨子计数器呢。今天，当我在思考如何让它成为可能的时候，我在互联网上搜索，发现了你们的网站。我不敢相信这种想法只存在于此。
你能教我怎么从头开始做这个压力锅的哨子计数器吗?如果你能帮助我或者告诉我你是怎么做的我会很高兴的?我对数字电路不太了解。
如果你有兴趣帮助我，请给我发电子邮件。
嗨，如果您是电子领域的新人，那么您可能必须学习如何阅读电子符号和原理图，以及组件的所有基础。不学习基础知识，无法建立上述或任何电子电路。
恭喜你发明了一项好发明。我怎样才能买到这个?你能把你的电话号码发给我吗sevaserve@gmail.com
谢谢你! !很高兴你喜欢这个项目，但是很抱歉我们在这个网站上不卖电子产品
