在这篇文章中,我们将学习如何构建一个警察,救护车或消防车警笛电路使用常青IC 555定时器,我们也将学习如何构建一个旋转信标光没有任何机械零件。这个项目分为两个部分:警报器电路和旋转灯塔灯,但在深入细节之前,让我们回答一个非常简单的问题。
为什么应急车辆有警报器和旋转信标灯?
紧急车辆上的警报器和旋转灯的目的是向路上的通勤者和前方的交通传达旅途的紧迫性。
它们向一定范围内道路上的车辆提供视觉和听觉信号,使非紧急车辆能够给紧急车辆让路。
只有紧急车辆和政府要员的车辆才被允许安装警报器和灯塔,这条法律可能因国家而异。
现在让我们来看看我们如何建造一个双音警报器作为一个业余爱好/科学展览项目。

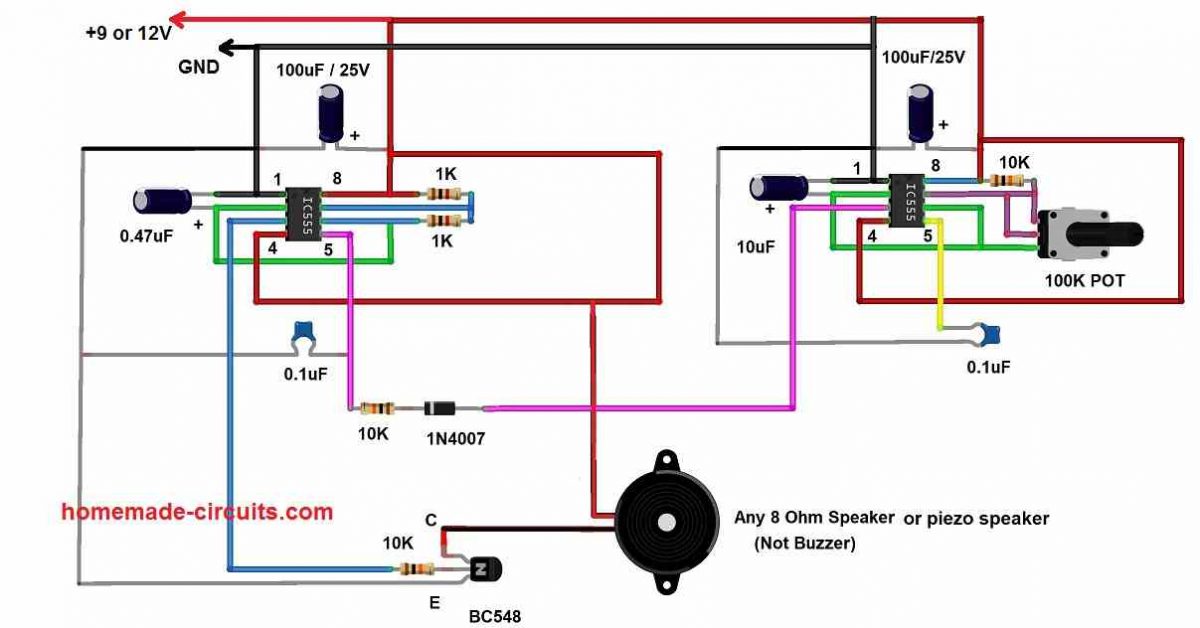

二音警报器电路图:
上面所示的电路可以产生两个不同的音调,其产生的声音类似于紧急车辆的警报器,如警笛或救护车的警报器。让我们详细看看我们是如何实现两个音调输出的。
电路中部署了两个IC 555,它们被配置为非稳态多谐振荡器。左边的IC 555控制扬声器,它被调谐到产生频率在KHz范围内。右边的IC 555产生的频率范围从0.5Hz到6Hz。
为了从扬声器中获得两个不同的音调,我们需要改变左边的IC 555的频率,这是通过在引脚5处施加电压来实现的,这被称为“控制引脚”。
通过在IC 555引脚5处施加一个电压电平,我们可以实现从原来改变的频率输出。这里连接了10K电阻,所以我们可以得到第二个声音,是愉快的,就像警笛。读者可以用不同的电阻值来实验得到不同的音调。
我们可以看到二极管与10K电阻串联,因此只有+Ve输入进入引脚#5。请注意,负输入也会改变扬声器的频率(音调),但我们发现在我们的实际设置中它是不愉快的。
我们提供了一个100K电位器来调整警笛的速度,在其中两个频率开关。
您可以使用任何8欧姆扬声器(或任何其他阻抗值)或使用压电扬声器。扬声器由低功率NPN晶体管驱动,放大来自IC 555的微弱信号。连接一个10K基极电阻以限制晶体管的电流。
整个警笛/救护车警报器电路设置可以使用任何通用9V电池供电。
注意:请不要跳过连接到IC 555引脚5的任何0.1uF电容,它们对产生的频率提供良好的稳定性,从而稳定的音频输出。
这就总结了关于双音汽笛的声音发生器。现在让我们看看旋转信标灯。
旋转信标光:
旋转信标灯或旋转警灯安装在急救车的车顶上,它们在小型直流电机的帮助下旋转,同时灯泡也被供电。
它们在提醒通勤者紧急车辆正在接近方面做得很好,但它们也有像任何(电子)机械设备一样的缺点,即由于摩擦而磨损,由于它们360度旋转,需要将电传导到灯泡,随着时间的推移,它们会产生接触电阻,这可能会降低亮度,产生机械堵塞等(一些信标有固定的灯泡和旋转的反射器)。
我们可以用固态旋转信标灯克服所有与机械相关的问题,这意味着它们没有任何机械部件。如下所示。
注:请注意连接+9V的LED端子是正极。

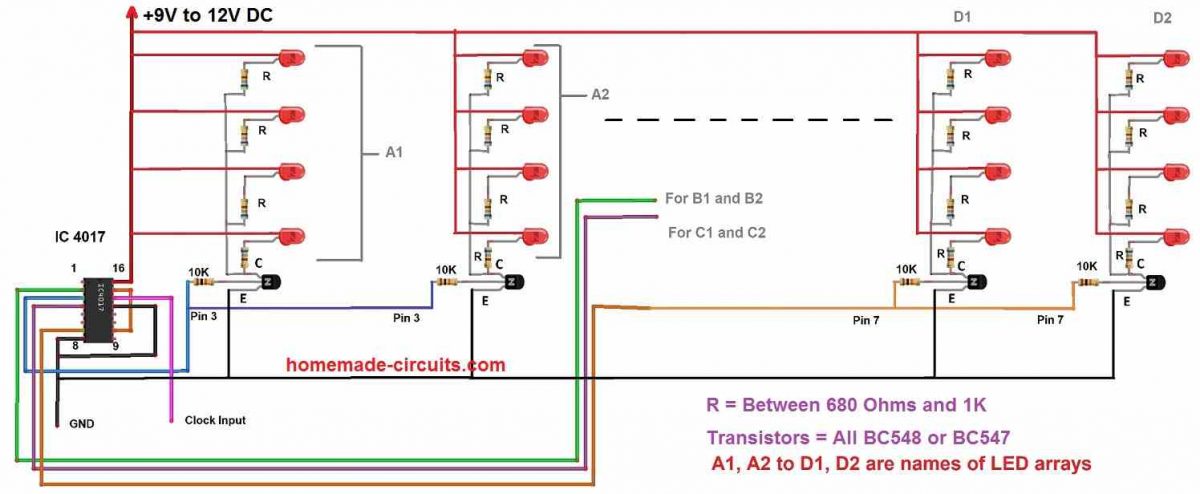

上面的电路有8个LED阵列,为了方便绘制,只显示了4个阵列,显示所有LED阵列比较困难。LED阵列的名称如下:A1、A2、B1、B2、C1、C2、D1、D2。

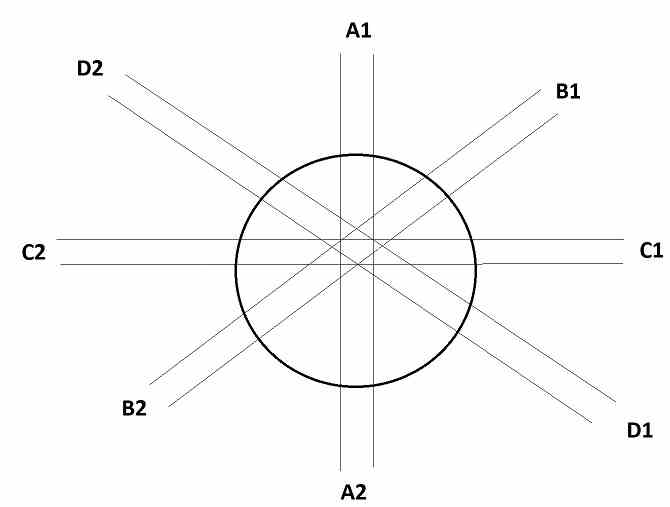

A1和A2同时亮起它们被放置在圆顶的两侧同理,B1和B2, C1和C2, D1和D2。每个阵列有4个led,你可以通过连接更多的led和电流限制电阻来增加数量。
穹顶上的led按(A1, A2), (B1, B2), (C1, C2)和(D1, D2)的顺序闪烁,这将给我们一种旋转灯的错觉,在穹顶上设置适当的光扩散器使光均匀地扩散,投射出更真实的旋转效果。
连续闪烁的灯光是通过使用强生十年计数器IC 4017它能从0数到9或以确定的顺序输出电信号。为了更好地理解电路,我们需要了解IC 4017的引脚图。

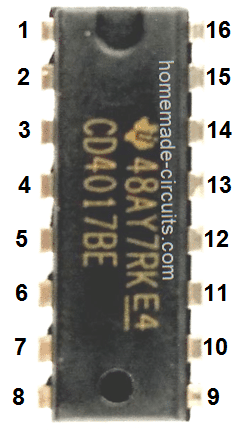

IC 4017引脚图:
- 电源:引脚16为Vcc,引脚8为GND,最大工作电压从5V到18V。
- 连续输出引脚:引脚3、2、4、7、10、1、5、6、9和11 (Q0到Q9)是输出引脚,它的输出随着每一个连续的时钟输入而变高(瞬间一个引脚,休息停留在LOW)。
- 引脚15:复位,当该引脚变高时,IC计数复位。在正常操作期间,此引脚将被拉到GND。
- 引脚14:时钟输入,该引脚从外部源接收时钟输入。
- 引脚13:时钟使能,如果你使该引脚高,任何时钟脉冲施加在引脚14将被IC忽略。在正常运行引脚13被拉到GND。
- 引脚12:执行;该引脚用于级联IC 4017。
在电路图中,输出是按照前面提到的顺序输出连接的,但是我们在计数5时终止了计数th通过连接复位引脚#15到引脚#10输出(Q4),因为我们只需要四个连续输出,其余的输出未使用。
每个输出都连接到一个低功率的NPN晶体管来放大IC的输出,这样我们就可以为led带来更多的电流(每个阵列的负载低于500 mA)。
不稳电路

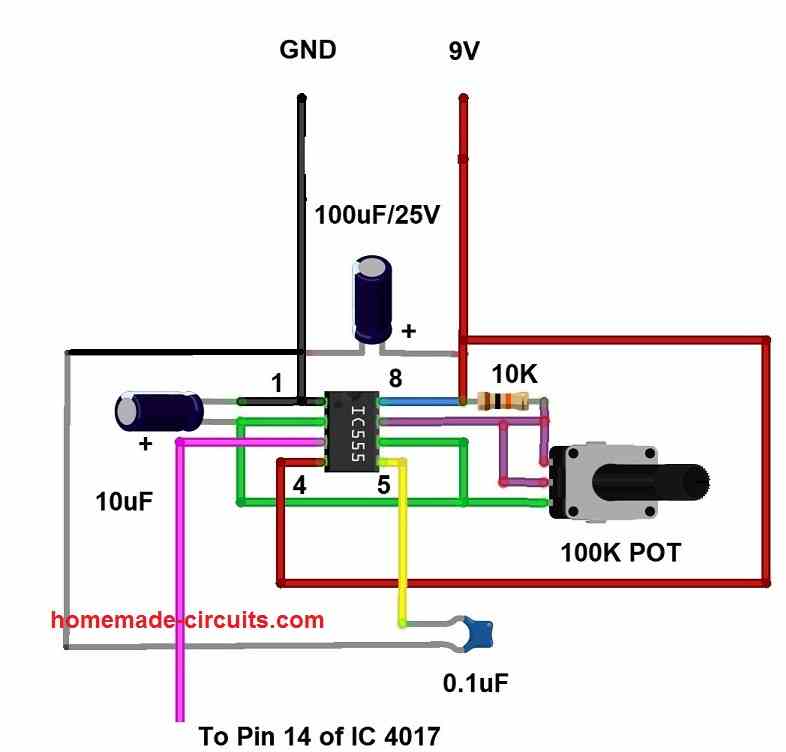

为了使电路闪光/旋转,我们需要一个时钟源,这个源可以是任何一个不稳多谐振荡器一个这样的多谐振荡器显示如下使用IC 555。
上述电路工作电压为9V,与IC 4017级相同。上述电路可以产生0.5 Hz到6 Hz的频率,输出可以使用100K电位器进行调节。这个不稳定的多谐振荡器的频率将决定旋转光的速度。项目到此结束。
