PIR触发消息播放器电路

在这篇文章中，我们诊断了PIR激活的消息播放器电路，该播放器电路由诺曼·克利先生发送了这个博客的专用追随者之一进行改进。通过以下讨论让我们了解有关该设计的更多信息。

用PIR输入触发消息播放

我一直在一个项目工作大约一个星期，我似乎无法搞定。每个项目的目标是每次一个人被一个人触发，20秒录音剧。

记录的消息总共更改了四次。第1触发消息一个播放，触发器2和第二消息播放，触发器3和第三消息播放，触发器4和最后消息播放，触发器5和第一消息播放。

我还想要两个红色的LED光线，而20秒的消息播放。

1）PIR输出到步骤CD4017三个步骤。

2）CD 4017输出激活ISD1820记录/播放芯片的引脚2。

3）CD4017以在四个输出后重置。

我已经能够使用一个拍摄NE555电路进行CD4017。我还使用NE555一拍摄的CD4017输出到每个ISD1820的引脚＃2。似乎工作好，但我很难让LED亮起。

我尝试了一个组合的NPN / PNP晶体管设置，但我从未有过一切工作。我没有足够的电子器件智能尺寸尺寸晶体管，并且我在播放录音和LED之间不断干扰。

我迷路了，我真的需要你的帮助。请你设计一个电路并为我发布它吗？如果您将电路的副本发送给我的电子邮件或Gmail，那将会很好。电子邮件是nkelley6@ustin.rr.com和gmail是ordankelley36@gmail.com

我已经附上了主题PCB的原理图。我有一个工作模型，但即使没有活动，它也会在1.5V下降到低于1V的电池。

所以，有些东西正在排出电池。我从6V运行它，因为PIR不能正常工作，我希望它能够正常运行较长的一段时间。我用4-AAA碱性电池供电。

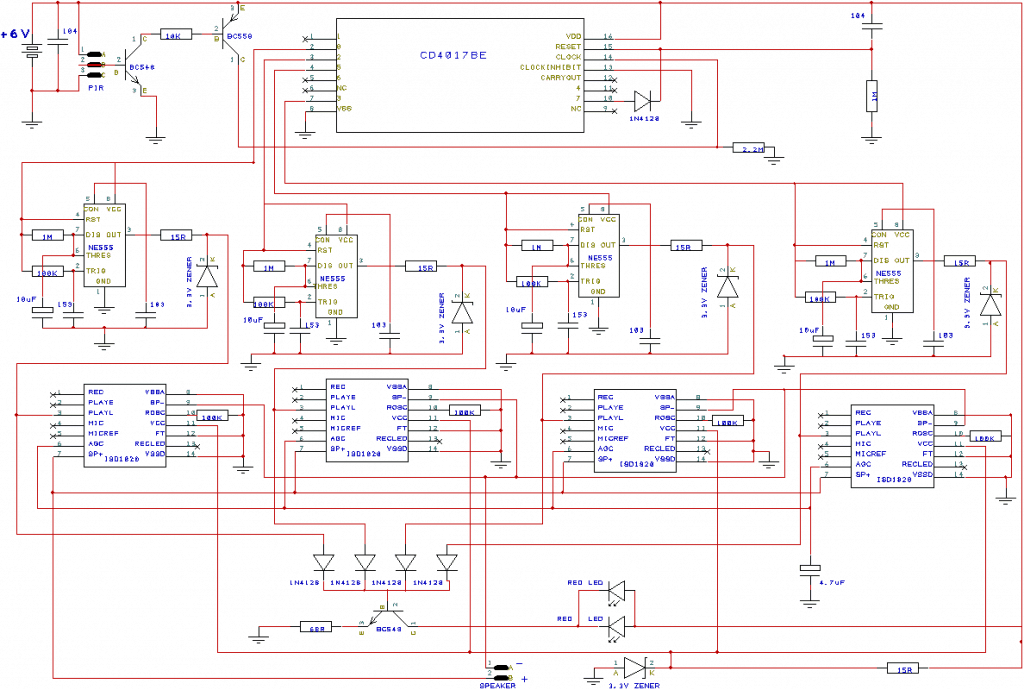

电路图

这是我的pcb.i有连接a，b到b ... ..，3到3,2到2的跳线。等等。它似乎很好地工作，但我想知道是否有更好的设计。

谢谢你的帮助！
诺曼克利

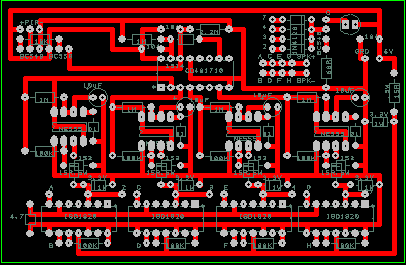

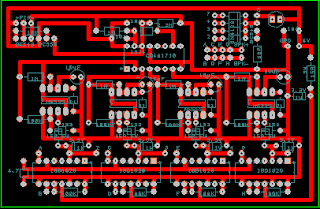

PCB设计

分析电路实现

随意观察使我们觉得电路没有任何缺陷，而且实际上它似乎也很好，但是设计有很多改进的空间，并且在技术上更好地制作了更多的声音。

可以如以下几点所讨论的所讨论的设计改进：

1）IC 555单堡实际上是不恰当地配置IC 4017阶段的阶段，这里可以从IC 4017的引脚供电，从技术上不太确定。基于IC 555的单体杆可直接从电源轨供电，并通过其引脚＃2触发。

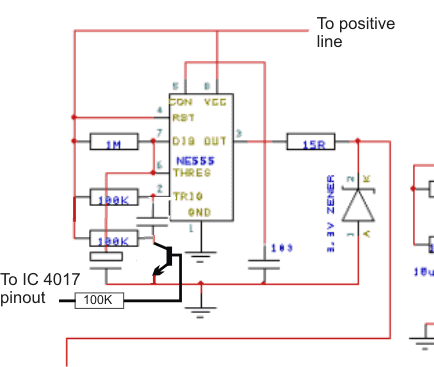

因此，如下图所示，可以纠正上述原理图中的此问题：

现在这看起来好多了，这里可以从电路+/-直流电源轨中获取单稳态的供应，而触发是从相关的IC 4017引脚向上在单稳态的Pin＃2。

降低功耗。

如请求所表达，由于许多IC的参与，设计也努力努力，并且它们中的每一个超过7mA。因此，总消耗能够明显高，对于任何小电池都能得到显着高。

为了纠正这一点，我们需要确保在待机模式期间，除了IC 4017之外，剩余的所有IC都与直流电源保持断开，只能立即连接PIR发现人类存在并且消息播放器处于20个第二时间段的激活模式。

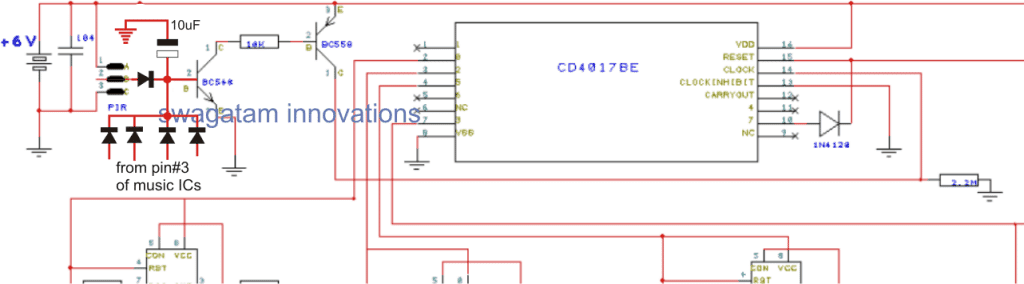

实施方案的确切程序可以在下面是：

这里只有4017 IC从6V电池端子供电，而电路级的其余部分来自PIR PNP晶体管BC559的集电极。

这个想法很简单，人类存在被发现的那一刻，PIR被激活了并沿着消息播放器电路阶段为单稳态供电，消息播放器电路响应此并开始播放录制的剪辑。

该音频信号被发送回PIR NPN晶体管基座并锁存它，以便现在整个电路能够保持供电，只要播放消息即可。

消息播放器完成播放音频剪裁并关闭的那一刻，PIR级也关闭，从而关闭整个连接的电路级，直到检测到下一个人存在，循环重复......
